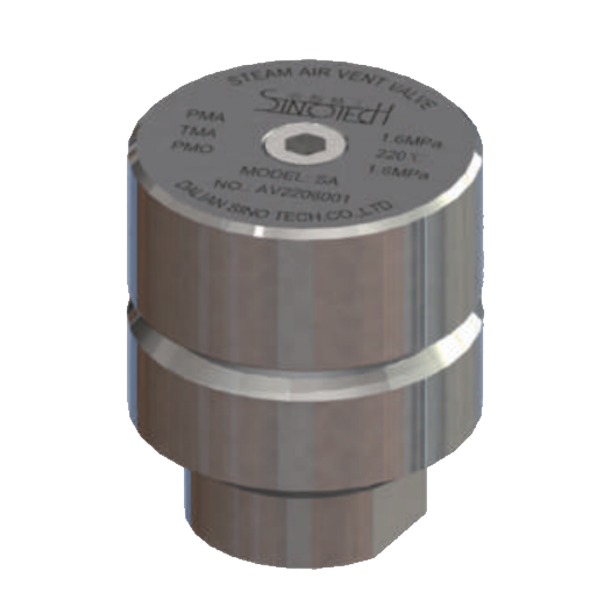

Воздухоотводчики SA
Особенности
Термостатический воздухоотводчик серии SA применяется для автоматического удаления скопления воздуха или неконденсирующихся газов.2. Быстрое срабатывание.
3. Компактность и простота установки в систему.
4. Устойчивый к перегретому пару и гидроударам.
5. Удобство очистки и обслуживания.
6. Изготовлен из нержавеющей стали с высокой коррозионной стойкостью.
7. Установка/монтаж в систему в вертикальном положении.
Технические характеристики
|
Тип/Серия |
SA-1 |
SA-2 |
|
Тип присоединения |
Rp/Rc ½ |
Rp/Rc ½ |
|
Выхлоп |
В атмосферу |
Rp/Rc ⅜ |
|
Типоразмер (DN) |
15 |
15 |
|
Номинальное давление (МПа) |
2.5 |
2.5 |
|
Максимальное рабочее давление, PMO (МПа) |
2.1 |
2.1 |
|
Максимальный перепад давления, △PMX (МПа) |
2.1 |
2.1 |
|
Максимальная температура рабочей среды, TMO (°С) |
220 |
220 |
Доступны 4 варианта капсул:
|
Маркировка капсулы |
A |
B |
C |
D |
|
Температура срабатывания (°С) |
Tнас-3 |
Tнас-5 |
Tнас-15 |
Tнас-25 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте воздухоотводчик за рамками рабочих диапазонов.
|

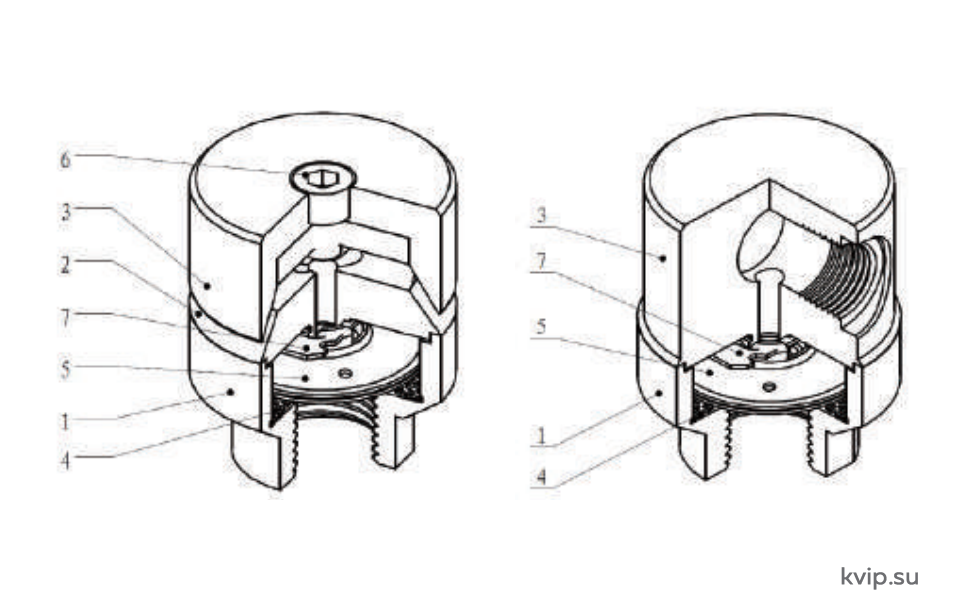

Поз. |
Элементы |
Материал |
|
1 |
Нижний корпус |
Нержавеющая сталь |
|
2 |
Корпус |
Нержавеющая сталь |
|
3 |
Верхний корпус |
Нержавеющая сталь |
|
4 |
Фильтр |
Нержавеющая сталь |
|
5 |
Капсула |
Нержавеющая сталь |
|
6 |
Заглушка |
Нержавеющая сталь |
|
7 |
Пружинный зажим |
Нержавеющая сталь |

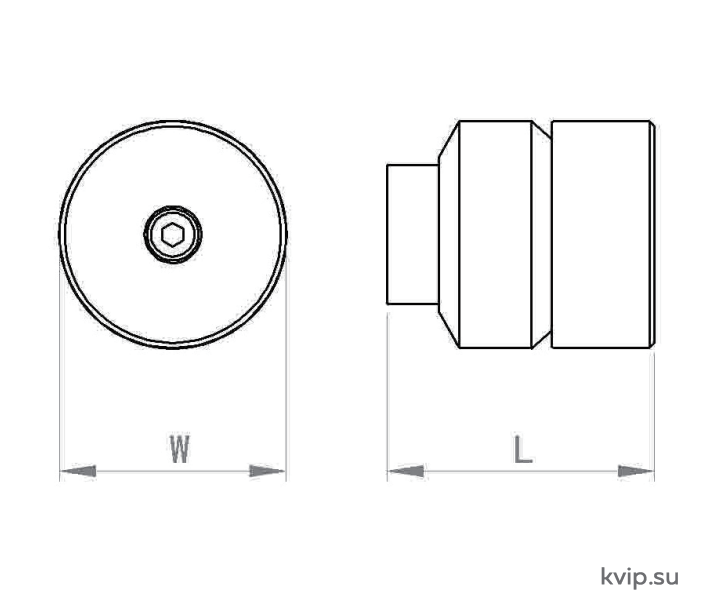

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|
|
W |
L |
||
|
15 |
52 |
44 |
0.39 |

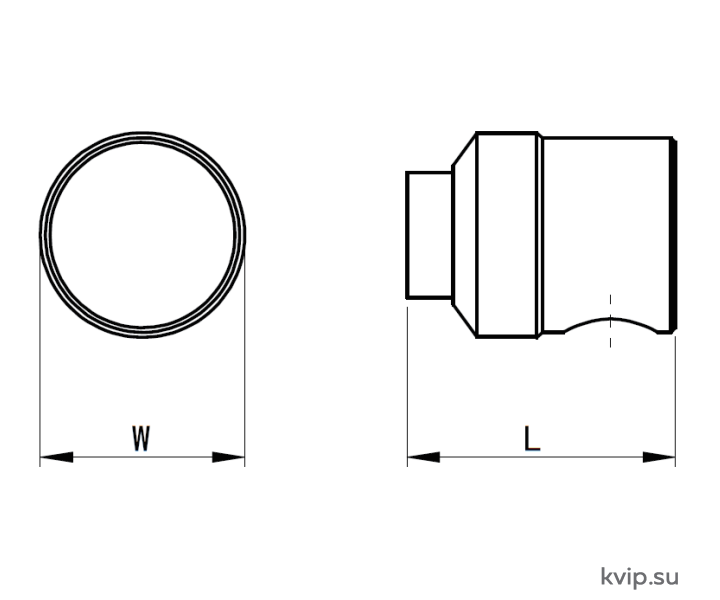

- SA-2
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|
|
W |
L |
||
|
15 |
58 |
44 |
0.44 |

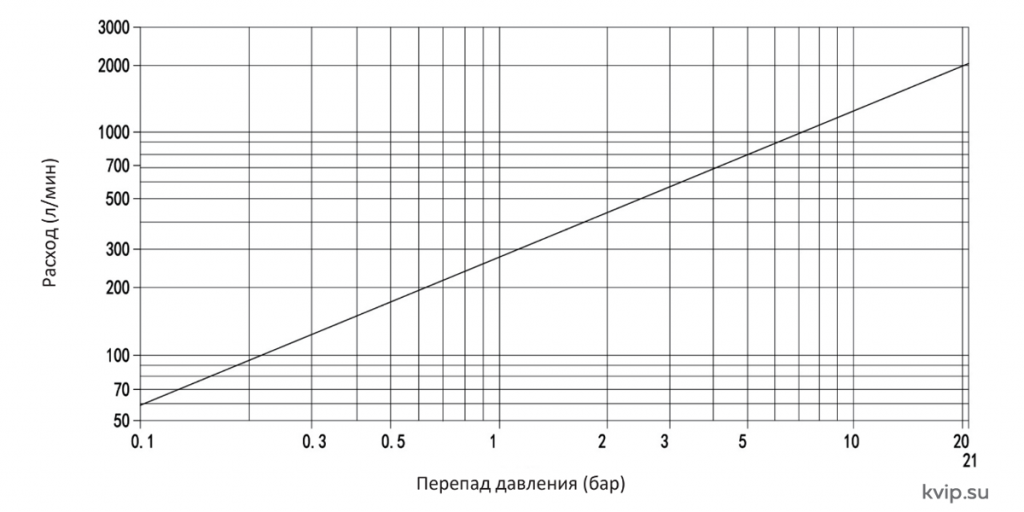

Пропускная способность
2. Пропускная способность приведена при стандартном атмосферном давлении и температуре воздуха 20°С.
3. Рекомендуемый коэффициент запаса - не менее 2.
ВНИМАНИЕ!
Не используйте воздухоотводчик при перепаде давления превышающем максимально допустимое значение!
