Выбираем регулятор давления пара. Как правильно это сделать?

Как выбрать регулятор давления пара?

Небольшая справка о предназначении регуляторов давления. К сожалению (а может быть к счастью), на промышленных предприятиях потребители пара имеют различные характеристики работы, а следовательно, у них разное давление и конечно потребление пара. Соответственно котёл подаёт пар с запасом по давлению, по расходу не исключение.

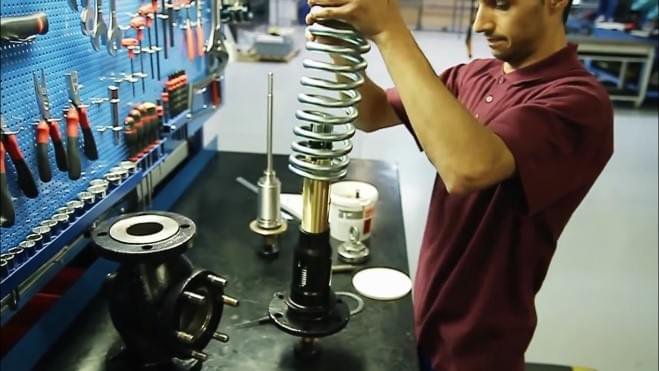

Перед подбором надо знать давление и расход пара

Перед подбором регулятора следует знать следующие параметры:

• Давление до регулятора;
• Давление после регулятора пара;
• Расход пара.

Другими словами: какое давление в системе на входе, на какое давление должен регулятор вывести подачу пара и сколько система потребляет «на свои нужды».

Где берутся эти цифры? Обычно, а вернее, как правило, давление знают лица, ответственные за данный участок. На пищевых предприятиях обычно это либо механик, либо энергетик. Они же, лица, считывают данную информацию с манометров, которые обычно стоят до и после важного участка паропровода.

Но совершенно по-другому обстоит вопрос с расходом пара. Для того, чтобы его посчитать должны стоять узлы учёта пара. И в этом вопросе точно есть осложнение, т.к. поставить узел учёта перед каждым технологическим оборудованием никто фактически не имеет возможности. (по крайней мере мы не встречали), т.к. это удовольствие (узел учёта) довольно дорогое. Один такой узел учёта – это сумма с пяти нулями. И что же теперь делать!? – спросите Вы. Тут на помощь придёт физика. Расход регулятора давления можно посчитать исходя из параметров технологического процесса. Например: чтобы посчитать какое количество пара необходимо для нагрева проточной воды, нужно знать: давление пара, начальную температуру воды, конечную температуру воды, расход воды, давление воды. По такому же принципу считается расход на любую другую установку будь то теплообменник, автоклав, пресс.

Принцип подбора регулятора давления

Есть таблицы массового расхода пара и в них по диаметру трубы, давлению и скорости пара. Вы её точно найдёте в интернете. При этом скорость пара берут условно-усреднено в трёх параметрах 15, 25 и 40 метров/сек. Владея этими данными Вы точно посчитаете расход пара в трубопроводе. Регулятор давления (редукционный клапан) при этом выбирают с небольшим запасом по расходу пара.

В большинстве случаев, клапан идет меньшего диаметра, чем трубопровод. Часто идет заужение - например если труба DN80, а клапан DN65 - это нормально. И тут есть момент: разный диаметр, соответственно разная пропускная способность, а теперь ВАЖНЫЙ МОМЕНТ – у разных производителей один и тот же, диаметр может «пропускать» различное значение расхода пара. Другими словами, при замене производителя, обязательно смотрите на этот параметр.

Также, чуть не забыл, расход пара и давление можно посмотреть в паспорте технологического оборудования (теплообменника), ну это конечно при условии, что они есть. Если не указан расход, то 100% указана тепловая нагрузка в Дж., зная значение которой можно рассчитать расход.

Ещё важно понимать, что регуляторы бывают прямого и непрямого действия:

Регулятор прямого действия (RP45 к примеру) он настраивается вручную. В нём пружина, которая постоянно держит настроенное давление.

Регулятор не прямого действия (регулирующий клапан, например: АСТА Р11) необходим в случае, если нужно регулировать пар в зависимости от какого-либо параметра в теплообменнике. К примеру, нужно чтобы из теплообменник выходила подогретая вода с определённой температурой. В этом случае ставится датчик температуры, от которого сигнал, через автоматическую систему подаётся на электро- или пневмопривод редукционного клапана (регулятора давления). Когда необходимо закрытие побыстрей, то ставят пневмо.

Лучшим способом избежать разрушения клапана служит установка сепаратора пара

АСТА С25 PN25 Сепаратор пара и сжатого воздуха

Как сохранить регулятор давления? Ответ относится ко всей арматуре, которая применяется в паропроводе – для сохранения регулятора в системе должен быть пар по возможности без примесей, окалины и ржавчины. Последние здорово разбиваются о седло клапана и его (седло) нисколько не улучшают, а как раз, наоборот. Лучшим способом избежать такого разрушения клапана служит установка сепаратора пара, но многие этим пренебрегают экономя средства, тем самым возможно не экономя в долгосрочных периодах. И конечно обязательно фильтрация, это можно сказать закон сохранения арматуры паропровода.

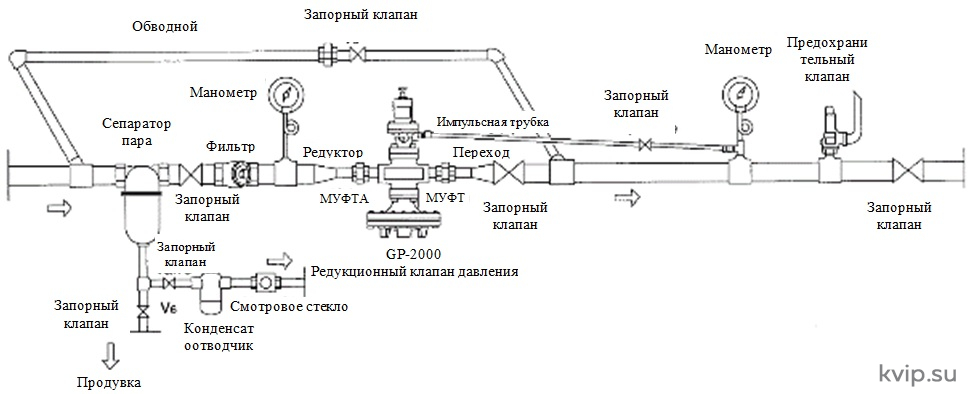

Пример правильной сборки редукционного узла:

На примере показан пилотный клапан Yoshitake GP-2000. Пилотные клапаны более капризные, чем клапаны прямого действия (для них необходимо ставить фильтр (осушитель, сепаратор пара) для того, чтобы не забивался фильтр пилота и регулировка проходила стабильно), но такие клапаны не имеют конденсатную ёмкость, за которой нужно регулярно следить, в отличии от клапанов прямого действия (в том случае, если не подливать воду в конденсатную ёмкость - мембранный привод сгорит). Зачастую, на предприятиях, сотрудники забывают подливать туда воду и они выходят из строя. В случае с пилотными клапанами, Вы лишаете себя этих рисков. В нашем каталоге, Вы сможете найти как пилотные, так и клапаны прямого действия.



Ну и последнее, редукционник редукционником, а оборудование дороже. Что делать, если клапан выйдет из строя, да при этом неожиданно? Если вы используете регуляторы давления непосредственно перед технологическим оборудованием, стоит задуматься об установке комплекта узла безопасности, включающего в себя предохранительный клапан, воздухоотводчик (термостатический конденсатоотводчик для пара), прерыватель вакуума который позволяет избежать поломку теплообменника.
