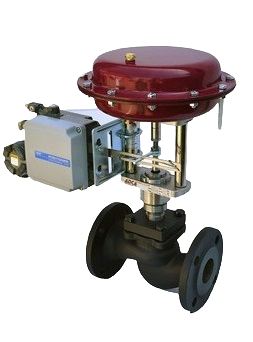

Описание АСТА Р11 регулирующего клапана DN15–300 PN16-40
АСТА Р11 – односедельный, двухходовой прямоходный регулирующий клапан. Широкий круг применений позволяет использовать для большинства технологических сред, таких как холодная и перегретая вода, сжатый воздух и другие не агрессивные жидкости и газы. Подробнее о принципе работы написано здесь.Также у нас в продаже имеется модификация на воду АСТА Р213 ТЕРМОКОМПАКТ DN15-200 PN16 клапан регулирующий из чугуна.
Может быть интересно:
- Кейс - регулирование подачи пара на конфетном заводе (с использованием этого клапана!);
- Yoshitake GP-1000/1001 редукционный клапан прямого действия.
Основные свойства АСТА Р11 регулирующего клапана DN15–300 PN16-40
Односедельный, двухходовой, нормально закрытый или нормально открытый клапан. Переустановка привода не требует демонтажа клапана с трубопровода (об обозначении на схеме можно прочесть в нашей статье).Технические характеристики АСТА Р11 регулирующего клапана DN15–300 PN16-40
| Рабочая среда | Холодная, горячая или перегретая вода, сжатый воздух, другие неагрессивные среды |
| Исполнение | P11 - односедельный, несбалансированный/сбалансированный |
| Типоразмеры | DN15 - DN300 |
| Присоединение | фланцевый по ГОСТ 12815 исп. 1 PN16-40 |
| Рекомендации по подбору | Не следует подбирать типоразмер клапана по диаметру трубопровода, используйте значения Kvs или консультируйтесь со специалистами |
| Давление условное | PN16 10 бар при -10 °C, 16 бар при 120 °C, 14,4 бар при 150 °C, мин.рабочая температура -10 °C |
| Температура окружающей среды | -20 °C... +70 °C |
| Рабочая температура | от -10 °C, до +200 °C (стандарт) |
| Уплотнение по штокеру | PTFE/GRV-кольца -200 °C (стандартная крышка) |
| Регулирующая характеристика |
Р - линейная (стандартно) Р - равно-процентная О - отсечной клапан |
| Тип плунжера | параболический |

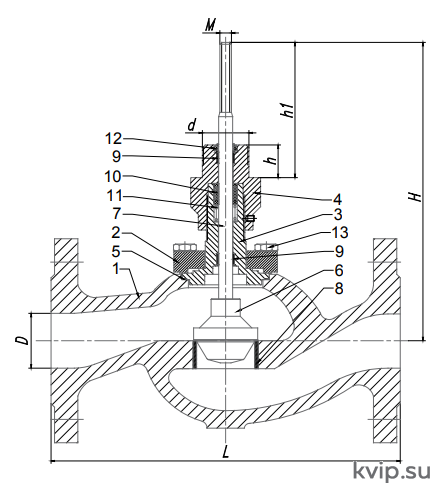

Спецификация материалов АСТА Р11 регулирующего клапана DN15–300 PN16-40
| № | Наименование | Материал |
| 1 | Корпус | EN - GJL-250, GGG40.3, угл. сталь |
| 2 | Крышка | Угл. сталь |
| 3 | Нижняя направляющая | Нерж. сталь |
| 4 | Верхняя направляющая | Нерж. сталь |
| 5 | Прокладка корпуса | Графлекс |
| 6 | Плунжер | Нерж. сталь |
| 7 | Шток | Нерж. сталь |
| 8 | Седло | Нерж. сталь |
| 9 | Направляющая | PTFE/Gr |
| 10 | Сальник | PTFE/Gr |
| 11 | Пружина | Нерж. сталь |
| 12 | Грязесъемник | ECORUBBER3 |
| 13 | Болты | Угл. сталь с оцинковкой |
Ход штока АСТА Р11 регулирующего клапана DN15–300 PN16-40
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | N200 | DN250 | DN300 |
| 20 | 30 | 40 | 75 | 80 | |||||||||
Условная пропускная способность Kvs АСТА Р11 регулирующего клапана DN15–300 PN16-40, м3/ч
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| 4 | 6,3 | 10 | 16 | 25 | 40 | 80 | 125 | 200 | 250 | 360 | 630 | 1000 | 1600 |
Основные размеры АСТА Р11 регулирующего клапана DN15–300 PN16-40
| DN | D, мм | L, мм | H, мм | h, мм | h1, мм | d, мм | M, мм | Масса, кг | |
| PN16 | PN40 | ||||||||
| 15 | 15 | 130 | 231 | 28 | 123 | 40 | 10 | 3,2 | 3,6 |
| 20 | 20 | 150 | 231 | 123 | 3,8 | 5,6 | |||
| 25 | 25 | 160 | 241 | 120 | 4,5 | 6,2 | |||
| 32 | 32 | 180 | 246 | 120 | 6,9 | 9,4 | |||
| 40 | 40 | 200 | 253 | 118 | 9,6 | 13,6 | |||
| 50 | 50 | 230 | 256 | 116 | 11,9 | 16,4 | |||
| 65 | 65 | 290 | 262 | 30 | 112 | 45 | 18,5 | 26,5 | |
| 80 | 80 | 310 | 292 | 122 | 20,3 | 30,3 | |||
| 100 | 100 | 350 | 334 | 127 | 30 | 48 | |||
| 125 | 125 | 400 | |||||||
| 150 | 150 | 480 | |||||||
| 200 | 200 | 600 | |||||||
| 250 | 250 | 730 | |||||||
| 300 | 300 | 850 | |||||||

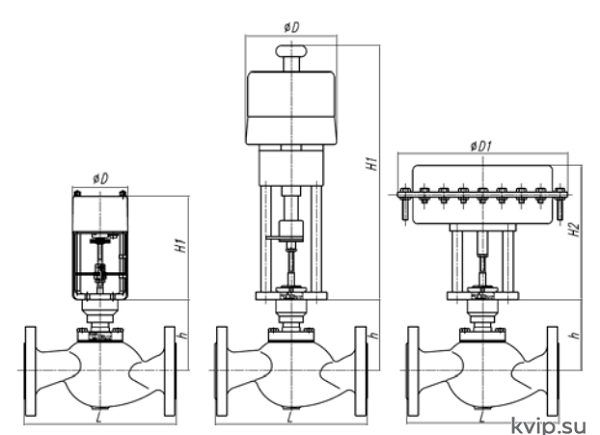

Габариты электроприводов АСТА Р11 регулирующего клапана DN15–300 PN16-40
| Электропривод | D,мм | H1,мм | Пневмопривод | D1,мм | H2,мм |
| АСТА-ЭПР-0,6 | 110 | 190 | PA205 | 210 | 235 |
| АСТА-ЭПР-1,0 | 110 | 204 | PA280 | 275 | 245 |
| АСТА-ЭПА-0,6 | 110 | 190 | PA340 | 335 | 265 |
| АСТА-ЭПА-1,0 | 110 | 204 | PA435 | 430 | 295 |
| PSL201 | 177 | 447 | |||
| PSL202 | 177 | 447 | |||
| PSL204 | 177 | 447 | |||
| PSL208 | 177 | 478 | |||
| PSL210 | 177 | 478 | |||
| PSL314 | 180 | 545 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L,мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| h,мм | 108 | 108 | 121 | 126 | 135 | 140 | 150 | 170 | 207 |
Маркировка для заказа АСТА Р11 DN15–300 PN16-40 регулирующего клапана
| Маркировка клапана | АСТА | - | Р11 | - | 50 | - | 40 | л | - | ст | - | 16 | - | 01 | - | 200 | - | ф |
| Марка клапана | АСТА | - | ||||||||||||||||
| Тип клапана | Р11 | |||||||||||||||||
| Уплотнение по штоку | ||||||||||||||||||
| Условный диаметр (DN), мм | - | ... | ||||||||||||||||
| Условная пропускная способность (Kvs), м3/ч | - | ... | ||||||||||||||||
| Пропускная характеристика | ||||||||||||||||||
| Отсечная | о | |||||||||||||||||
| Линейная | л | |||||||||||||||||
| Равнопроцентная | р | |||||||||||||||||
| Тип плунжера | ||||||||||||||||||
| Параболический(регулирующий), отсечной (по умолчанию) | - | ст | ||||||||||||||||
| Параболический(регулирующий), отсечной с мягким уплотнением (PTFE/Gr), температура до +150 °C | м | |||||||||||||||||
| Разгруженный | - | р | ||||||||||||||||
| Условное давление (PN), бар | - | ... | ||||||||||||||||
| Материал корпуса | ||||||||||||||||||
| EN - GJL-250 (серый чугун, максимум PN=16 бар) | - | 01 | ||||||||||||||||
| EN - GJL-400-18 (высокопрочный чугун, максимум PN=25 бар) | - | 02 | ||||||||||||||||
| GP-240-GH (углеродистая сталь, максимум PN=40 бар) | - | 03 | ||||||||||||||||
| Температурное исполнение клапана, °C | - | ... | ||||||||||||||||
| Тип присоединения | ||||||||||||||||||
| Фланцевое | - | ф | ||||||||||||||||
