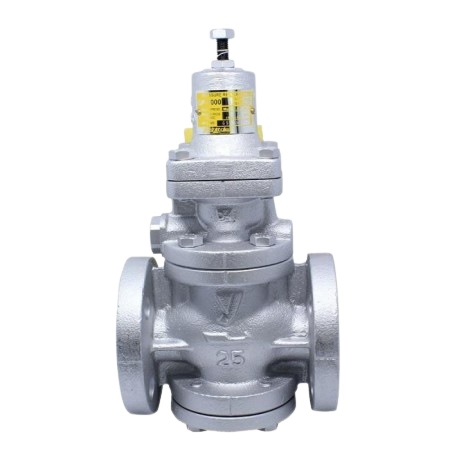

Особенности редукционного клапана пилотного типа Yoshitake GP-1000:
- Существенно улучшена работоспособность и прочность по сравнению с обычными редукционными клапанами.
- Сферический главный клапан обеспечивает хорошую герметичность и уменьшение утечек из седла клапана (соответствует классу IV по стандарту ANSI).
- Соответствует стандарту Общества инженеров по отоплению, кондиционированию воздуха и санитарной технике в Японии SHASE-S106 по редукционным клапанам.
- Простая и надежная конструкция внутренних деталей.
Характеристики редукционного клапана пилотного типа Yoshitake GP-1000:
| Модель | GP-1000-1001 | GP-1002 | GP-1010 | GP-1200 | GP-1210 | GP-1000EN | |
|---|---|---|---|---|---|---|---|
| Применение | Пар | ||||||
| Давление на входе | 0,1-1,0 МПа | 0,1-0,5 МПа | 0,1-1,0 МПа | ||||
| Пониженное давление | 0,05-0,9 МПа | 0,03-0,15 МПа | 0,05-0,9 МПа | ||||
| До 90% от входного давления (по манометру) | |||||||
| Мин. дифференц. давление | 0,05 МПа | ||||||
| Макс. коэф. понижения давления | 20:1 | ||||||
| Максимальная температура | 220 °C | ||||||
| Утечки через седло клапана | Не более 0,01% номинального расхода | ||||||
| Материал | Корпус | Ковкий чугун | |||||
| Клапан, седло клапана | Нержавеющая сталь | ||||||
| Плунжер, цилиндр | Бронза или латунь | ||||||
| Соединение | JIS 10K FF с фланц. соединением | JIS Rc с резьб. соединением | JIS 10K FF с фланц. соединением | JIS Rc с резьб. соединением | EN PN16 с фланц. соединением | ||
Доступно с деталями запорного узла (плунжер и цилиндр) из нержавеющей стали.

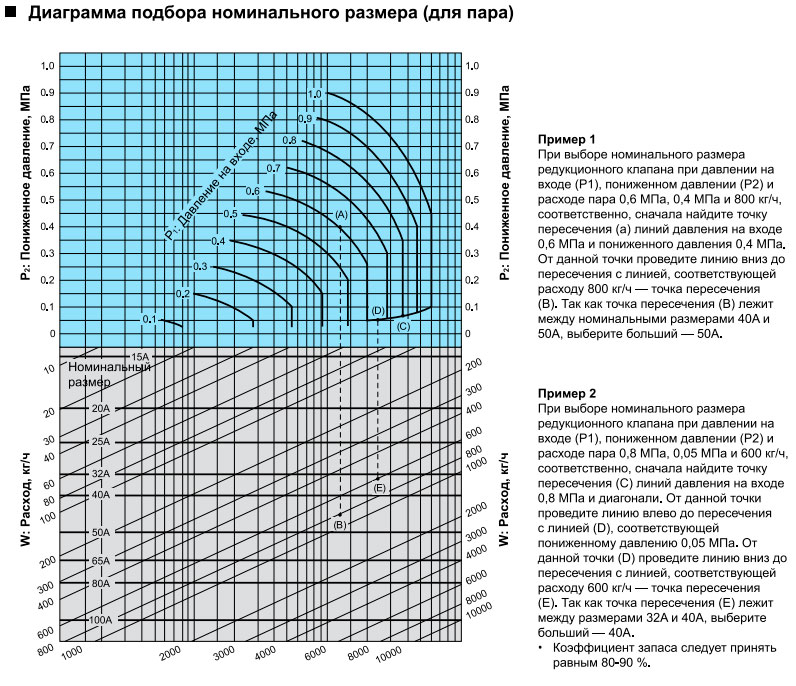

График подбора редукционного клапана пилотного типа Yoshitake GP-1000:
Найдите точку пересечения значений входного и пониженного давления, Если точка пересечения значений находится в пределах диапазона (А) на графике, то давление контролируется одним редукционным клапаном. Если точка пересечения находится в пределах диапазона (В), то давление можно регулировать путем двухступенчатого снижения давления. В данном диапазоне клапан не срабатывает (С). О том, как избавиться от гидроударов и не потратить много денег читайте в нашей статье.На данном графике показано изменение пониженного давления, когда давление 1,0 МПа на входе клапана начинает колебаться в пределах от 0,3 МПа до 1,6 МПа, в то время как пониженное давление устанавливается на отметке 0,1 МПа.
- Отключение повышения давления: не более 0,02 МПа
- Противодавление: Не более 0,03 МПа (при давлении срабатывания от 0,05 МПа до 0,1 МПа); не более 0,05 МПа (при давлении срабатывания более 0,1 МПа и не более 1,4 МПа)
Таблица номинальных значений Cv (при поправочном коэффициенте С=1) редукционного клапана пилотного типа Yoshitake GP-1000:
| Номинальный размер | 15А | 20А | 25А | 32А | 40А | 50А | 65А | 80А | 100А |
|---|---|---|---|---|---|---|---|---|---|
| Значения Cv | 1 | 2,3 | 4 | 6,5 | 9 | 16 | 25 | 36 | 64 |
