Короли воды и пара
Портал теплоэнергетики
Каталог
Редукционные клапаны на воду
Клапаны мембранные с пилотным управлением АСТА
Запорно регулирующие промышленные клапаны
Регуляторы давления пара после себя
Конденсатоотводчики
Поплавковые конденсатоотводчики
Конденсатоотводчики поплавковые из высокопрочного чугуна
Конденсатоотводчики поплавковые из углеродистой стали
Конденсатоотводчики поплавковые из конструкционной стали
Конденсатоотводчики поплавковые из нержавеющей стали
Термодинамические конденсатоотводчики
Термостатические конденсатоотводчики
Биметаллические конденсатоотводчики
Конденсатоотводчики с перевернутым стаканом
Стекла смотровые для конденсатоотводчиков
Теплообменное оборудование
Кожухотрубчатые теплообменники
JAD
Теплообменники для бассейнов
Пластинчатые теплообменники
Промышленные компенсаторы
Компенсаторы сильфонные
Компенсаторы сдвиговые
Компенсаторы сдвиговые сильфонные
Компенсаторы приварные сильфонные
Предохранительные клапаны
Сбор и возврат конденсата
Вентили и шаровые краны
Шаровые краны
Мембранные краны
Вентили
Седельные клапаны
Воздухоотводчики
Клапаны обратные
Поворотный затвор с приводом
Пневмоприводы
Электроприводы
Регулирующая арматура
Сепаратор пара, паровой сепаратор
Фильтры
Электроприводы
Соленоидные клапаны
Задвижки обрезиненные
Котловая автоматика
Оборудование для стерильного пара
Охладители отбора проб воды
Специальная арматура
Решения
Кейсы
Подбор оборудования
Подача пара в гранулятор на фанерном заводе
Регулирование подачи пара на кондитерской фабрике
Обвязка парового реактора на крахмало-паточном заводе
Организация стабильного давления пара на творожном заводе
Подбор перепускного клапана в систему пожаротушения
Замена электроприводов RTK на секретном объекте
Подбор перепускного клапана на металлургический завод
Восстановление технологической линии на консервном заводе
Подбор редукционных узлов на пар
Подбор и доставка клапанов RTK на содовый завод
Подбор установки сбора и возврата конденсата для нефтеперерабатывающего предприятия
Организация запуска линии на комбикормовом производстве
Подбор узлов отвода конденсата для фармацевтического предприятия
Компания
О компании
Контакты
Новости
Видео об оборудовании
Поставщики
Команда
Вакансии
Поставщикам
Блог
Советы покупателям
Кейсы
Обзоры товаров
Инструкции и паспорта
ГОСТ
Наша жизнь
Доставка
Контакты
+7 (499) 348-88-64
+7 (499) 348-88-64
Whatsapp
Заказать звонок
Задать вопрос
Войти
  • Корзина0
  • Отложенные0
  • Сравнение товаров0
Ваш город
Москва
Екатеринбург
Москва
Новосибирск
Санкт-Петербург
info.msk@kvip.su
г. Москва, Киевское шоссе, 22-й километр, Бизнес-парк Румянцево, корпус 4 «Г»
  • Вконтакте
  • Facebook
  • Instagram
  • Telegram
  • YouTube
  • Одноклассники
  • WhatsApp
  • Яндекс.Дзен
  • TikTok
  • LinkedIn
Короли воды и пара
Портал теплоэнергетики
Ваш город
Москва
Екатеринбург
Москва
Новосибирск
Санкт-Петербург
+7 (499) 348-88-64
+7 (499) 348-88-64
Whatsapp
Заказать звонок
Войти
Сравнение0
Отложенные 0
Корзина 0
Каталог
  • Редукционные клапаны на воду
    Редукционные клапаны на воду
    • Клапаны мембранные с пилотным управлением АСТА
  • Запорно регулирующие промышленные клапаны
    Запорно регулирующие промышленные клапаны
  • Регуляторы давления пара после себя
    Регуляторы давления пара после себя
  • Конденсатоотводчики
    Конденсатоотводчики
    • Поплавковые конденсатоотводчики
    • Термодинамические конденсатоотводчики
    • Термостатические конденсатоотводчики
    • Биметаллические конденсатоотводчики
    • Конденсатоотводчики с перевернутым стаканом
    • Стекла смотровые для конденсатоотводчиков
  • Теплообменное оборудование
    Теплообменное оборудование
    • Кожухотрубчатые теплообменники
    • Пластинчатые теплообменники
  • Промышленные компенсаторы
    Промышленные компенсаторы
    • Компенсаторы сильфонные
    • Компенсаторы сдвиговые
    • Компенсаторы сдвиговые сильфонные
    • Компенсаторы приварные сильфонные
  • Предохранительные клапаны
    Предохранительные клапаны
  • Сбор и возврат конденсата
    Сбор и возврат конденсата
  • Вентили и шаровые краны
    Вентили и шаровые краны
    • Шаровые краны
    • Мембранные краны
    • Вентили
    • Седельные клапаны
  • Воздухоотводчики
    Воздухоотводчики
  • Клапаны обратные
    Клапаны обратные
  • Поворотный затвор с приводом
    Поворотный затвор с приводом
    • Пневмоприводы
    • Электроприводы
  • Регулирующая арматура
    Регулирующая арматура
  • Сепаратор пара, паровой сепаратор
    Сепаратор пара, паровой сепаратор
  • Фильтры
    Фильтры
  • Электроприводы
    Электроприводы
  • Соленоидные клапаны
    Соленоидные клапаны
  • Задвижки обрезиненные
    Задвижки обрезиненные
  • Котловая автоматика
    Котловая автоматика
  • Оборудование для стерильного пара
    Оборудование для стерильного пара
  • Охладители отбора проб воды
    Охладители отбора проб воды
  • Специальная арматура
    Специальная арматура
Решения
Кейсы
  • Подбор оборудования
    • Подача пара в гранулятор на фанерном заводе
    • Регулирование подачи пара на кондитерской фабрике
    • Обвязка парового реактора на крахмало-паточном заводе
    • Организация стабильного давления пара на творожном заводе
    • Подбор перепускного клапана в систему пожаротушения
    • Замена электроприводов RTK на секретном объекте
    • Подбор перепускного клапана на металлургический завод
    • Восстановление технологической линии на консервном заводе
    • Подбор редукционных узлов на пар
    • Подбор и доставка клапанов RTK на содовый завод
    • Подбор установки сбора и возврата конденсата для нефтеперерабатывающего предприятия
    • Организация запуска линии на комбикормовом производстве
    • Подбор узлов отвода конденсата для фармацевтического предприятия
Компания
  • О компании
  • Контакты
  • Новости
  • Видео об оборудовании
  • Поставщики
  • Команда
  • Вакансии
Поставщикам
Блог
  • Советы покупателям
  • Кейсы
  • Обзоры товаров
  • Инструкции и паспорта
  • ГОСТ
  • Наша жизнь
Доставка
Контакты
+  ЕЩЕ
    Короли воды и пара
    Каталог
    • Редукционные клапаны на воду
      Редукционные клапаны на воду
      • Клапаны мембранные с пилотным управлением АСТА
    • Запорно регулирующие промышленные клапаны
      Запорно регулирующие промышленные клапаны
    • Регуляторы давления пара после себя
      Регуляторы давления пара после себя
    • Конденсатоотводчики
      Конденсатоотводчики
      • Поплавковые конденсатоотводчики
      • Термодинамические конденсатоотводчики
      • Термостатические конденсатоотводчики
      • Биметаллические конденсатоотводчики
      • Конденсатоотводчики с перевернутым стаканом
      • Стекла смотровые для конденсатоотводчиков
    • Теплообменное оборудование
      Теплообменное оборудование
      • Кожухотрубчатые теплообменники
      • Пластинчатые теплообменники
    • Промышленные компенсаторы
      Промышленные компенсаторы
      • Компенсаторы сильфонные
      • Компенсаторы сдвиговые
      • Компенсаторы сдвиговые сильфонные
      • Компенсаторы приварные сильфонные
    • Предохранительные клапаны
      Предохранительные клапаны
    • Сбор и возврат конденсата
      Сбор и возврат конденсата
    • Вентили и шаровые краны
      Вентили и шаровые краны
      • Шаровые краны
      • Мембранные краны
      • Вентили
      • Седельные клапаны
    • Воздухоотводчики
      Воздухоотводчики
    • Клапаны обратные
      Клапаны обратные
    • Поворотный затвор с приводом
      Поворотный затвор с приводом
      • Пневмоприводы
      • Электроприводы
    • Регулирующая арматура
      Регулирующая арматура
    • Сепаратор пара, паровой сепаратор
      Сепаратор пара, паровой сепаратор
    • Фильтры
      Фильтры
    • Электроприводы
      Электроприводы
    • Соленоидные клапаны
      Соленоидные клапаны
    • Задвижки обрезиненные
      Задвижки обрезиненные
    • Котловая автоматика
      Котловая автоматика
    • Оборудование для стерильного пара
      Оборудование для стерильного пара
    • Охладители отбора проб воды
      Охладители отбора проб воды
    • Специальная арматура
      Специальная арматура
    Решения
    Кейсы
    • Подбор оборудования
      • Подача пара в гранулятор на фанерном заводе
      • Регулирование подачи пара на кондитерской фабрике
      • Обвязка парового реактора на крахмало-паточном заводе
      • Организация стабильного давления пара на творожном заводе
      • Подбор перепускного клапана в систему пожаротушения
      • Замена электроприводов RTK на секретном объекте
      • Подбор перепускного клапана на металлургический завод
      • Восстановление технологической линии на консервном заводе
      • Подбор редукционных узлов на пар
      • Подбор и доставка клапанов RTK на содовый завод
      • Подбор установки сбора и возврата конденсата для нефтеперерабатывающего предприятия
      • Организация запуска линии на комбикормовом производстве
      • Подбор узлов отвода конденсата для фармацевтического предприятия
    Компания
    • О компании
    • Контакты
    • Новости
    • Видео об оборудовании
    • Поставщики
    • Команда
    • Вакансии
    Поставщикам
    Блог
    • Советы покупателям
    • Кейсы
    • Обзоры товаров
    • Инструкции и паспорта
    • ГОСТ
    • Наша жизнь
    Доставка
    Контакты
    +  ЕЩЕ
      Сравнение0 Отложенные 0 Корзина 0
      Короли воды и пара
      Сравнение0 Отложенные 0 Корзина 0
      Телефоны
      +7 (499) 348-88-64
      Whatsapp
      Заказать звонок
      • Каталог
        • Назад
        • Каталог
        • Редукционные клапаны на воду
          • Назад
          • Редукционные клапаны на воду
          • Клапаны мембранные с пилотным управлением АСТА
        • Запорно регулирующие промышленные клапаны
        • Регуляторы давления пара после себя
        • Конденсатоотводчики
          • Назад
          • Конденсатоотводчики
          • Поплавковые конденсатоотводчики
            • Назад
            • Поплавковые конденсатоотводчики
            • Конденсатоотводчики поплавковые из высокопрочного чугуна
            • Конденсатоотводчики поплавковые из углеродистой стали
            • Конденсатоотводчики поплавковые из конструкционной стали
            • Конденсатоотводчики поплавковые из нержавеющей стали
          • Термодинамические конденсатоотводчики
          • Термостатические конденсатоотводчики
          • Биметаллические конденсатоотводчики
          • Конденсатоотводчики с перевернутым стаканом
          • Стекла смотровые для конденсатоотводчиков
        • Теплообменное оборудование
          • Назад
          • Теплообменное оборудование
          • Кожухотрубчатые теплообменники
            • Назад
            • Кожухотрубчатые теплообменники
            • JAD
            • Теплообменники для бассейнов
          • Пластинчатые теплообменники
        • Промышленные компенсаторы
          • Назад
          • Промышленные компенсаторы
          • Компенсаторы сильфонные
          • Компенсаторы сдвиговые
          • Компенсаторы сдвиговые сильфонные
          • Компенсаторы приварные сильфонные
        • Предохранительные клапаны
        • Сбор и возврат конденсата
        • Вентили и шаровые краны
          • Назад
          • Вентили и шаровые краны
          • Шаровые краны
          • Мембранные краны
          • Вентили
          • Седельные клапаны
        • Воздухоотводчики
        • Клапаны обратные
        • Поворотный затвор с приводом
          • Назад
          • Поворотный затвор с приводом
          • Пневмоприводы
          • Электроприводы
        • Регулирующая арматура
        • Сепаратор пара, паровой сепаратор
        • Фильтры
        • Электроприводы
        • Соленоидные клапаны
        • Задвижки обрезиненные
        • Котловая автоматика
        • Оборудование для стерильного пара
        • Охладители отбора проб воды
        • Специальная арматура
      • Решения
      • Кейсы
        • Назад
        • Кейсы
        • Подбор оборудования
          • Назад
          • Подбор оборудования
          • Подача пара в гранулятор на фанерном заводе
          • Регулирование подачи пара на кондитерской фабрике
          • Обвязка парового реактора на крахмало-паточном заводе
          • Организация стабильного давления пара на творожном заводе
          • Подбор перепускного клапана в систему пожаротушения
          • Замена электроприводов RTK на секретном объекте
          • Подбор перепускного клапана на металлургический завод
          • Восстановление технологической линии на консервном заводе
          • Подбор редукционных узлов на пар
          • Подбор и доставка клапанов RTK на содовый завод
          • Подбор установки сбора и возврата конденсата для нефтеперерабатывающего предприятия
          • Организация запуска линии на комбикормовом производстве
          • Подбор узлов отвода конденсата для фармацевтического предприятия
      • Компания
        • Назад
        • Компания
        • О компании
        • Контакты
        • Новости
        • Видео об оборудовании
        • Поставщики
        • Команда
        • Вакансии
      • Поставщикам
      • Блог
        • Назад
        • Блог
        • Советы покупателям
        • Кейсы
        • Обзоры товаров
        • Инструкции и паспорта
        • ГОСТ
        • Наша жизнь
      • Доставка
      • Контакты
      • Москва
        • Назад
      • Личный кабинет
      • Корзина0
      • Отложенные0
      • Сравнение товаров0
      • +7 (499) 348-88-64
        • Назад
        • Телефоны
        • +7 (499) 348-88-64
        • Whatsapp
        • Заказать звонок
      Контактная информация
      г. Москва, Киевское шоссе, 22-й километр, Бизнес-парк Румянцево, корпус 4 «Г»
      info.msk@kvip.su
      • Вконтакте
      • Facebook
      • Instagram
      • Telegram
      • YouTube
      • Одноклассники
      • WhatsApp
      • Яндекс.Дзен
      • TikTok
      • LinkedIn

      Устройство редукционного узла

      КВиП | Короли воды и пара
      —
      Блог
      —
      Советы покупателям
      4 ноября 2019
      Устройство редукционного узла

      Главная задача любой паровой системы — обеспечить паропотребителей паром с заданными характеристиками. Казалось бы, что проще — установил парогенератор нужной мощности, провел трубопровод, оснастил его нужной арматурой и пользуйся напрямую. Такая схема действительно возможна, но при соблюдении нескольких условий — паропотребитель только один, котел способен выдавать требуемое ему давление, длина паропровода ограничена (перепад давления, теплопотери и скорость пара остаются практически неизменными).

      В реальности подобный вариант встречается также редко, как выигрыш в лотерею. Обычно в системе от двух потребителей, для каждого из которых требуются свои характеристики пара. Поэтому практически в любой паровой системе перед потребителем монтируют узлы, основным элементом которых является редукционный клапан.

      Редукционный клапан (редуктор, регулятор давления после себя) предназначен для снижения давления поступающего пара до значения, соответствующего требованиям паропотребителя, и его поддержания на заданном уровне при любых изменениях на входе в паровоздушный калорифер, теплообменник и другое аналогичное оборудование.

      Что представляет из себя редукционный узел, какие элементы в него входят и почему нельзя устанавливать регулятор давления пара после себя без обвязки, расскажет Андрей Шахтарин, руководитель компании «КВиП».

      Что входит в узел регулирования

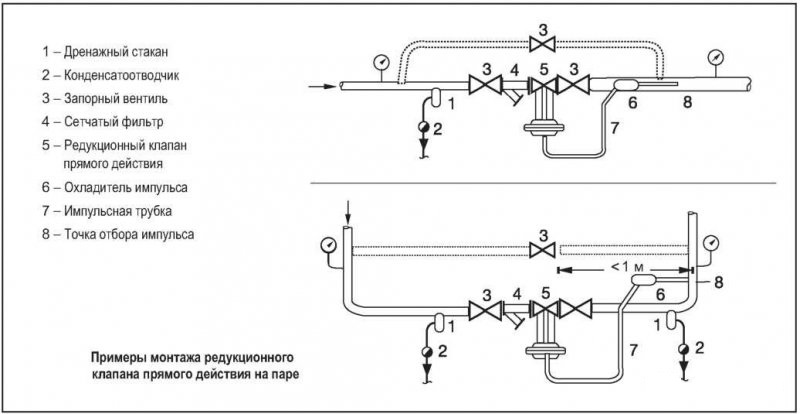

      Редукционный узел или редукционная установка — это комплект оборудования, включающий в себя помимо регулятора давления пара после себя, фильтр грубой очистки, сепаратор, предохранительный клапан, один или несколько конденсатоотводчиков и запорную арматуру. Тут же возникает вопрос, зачем столько оборудования нужно и почему нельзя просто установить редукционный клапан. Дело в том, что устройство довольно требовательно к условиям к эксплуатации и уязвимо к механической эрозии — при прохождении влажного пара на высокой скорости, капли конденсата буду способствовать быстрому износу его седла. Такие особенности редукционного клапана делают его экономически невыгодным без обвязки.


      Поэтому совместно с редуктором монтируют ряд устройств, которые позволяют ему нормально работать и выполнять свою функцию:

      • Фильтр грубой очистки предназначен для очистки пара, подаваемого на редукционный клапан, от грязи, ржавчины и окалины. Защищает клапан от проникновения крупных и средних частиц. Подходит для использования в большинстве систем, за исключением случаев, когда есть особые требования к размеру и количеству включений.
      • Сепаратор необходим для осушения пара. Причем как на входе редукционного клапана, так и на его выходе (для большинства паровоздушных потребителей необходим именно сухой пар). Тип сепаратора подбирают с учетом его пропускной способности, скорости потока и расчетного падения давления после прохождения пара через устройство. Подробно о выборе этого устройства мы писали в этой статье.
      • Конденсатоотводчики устанавливают непосредственно перед редукционным клапаном. Это позволит предотвратить накопление конденсата при его закрытии. В частных случаях устройства также размещают за регулятором давления пара после себя, если паропровод после него поднимается наверх. Или между двумя редукционным клапанами, если схема предполагает их последовательное подключение. При монтаже редуктора на вертикальном трубопроводе, дренаж можно и не предусматривать.
      • Предохранительный клапан предотвращает повышение давления при неправильной настройке системы или выходе из строя регулятора давления пара после себя, предупреждает появление гидроударов в редукционной установке. Запорная арматура устанавливается для перекрытия потока среды во время профилактических работ и при обслуживании узла.


      Это минимальный набор компонентов, который должен быть в редукционной установке. Без них нормальная работа редуктора невозможна. При этом стоит учитывать, что подбор регулятора давления пара после себя должен выполняться сразу с окружением. В противном случае возможна ситуация, что купив недорогой редукционный клапан, вы потратите в несколько раз больше денег на его обвязку, а также последующий монтаж и обслуживание. Чтобы не ошибиться, обращайтесь к специалистам «КВиП», мы поможем подобрать подходящее оборудование.

      Кроме того, сегодня производители предлагают усовершенствованные редукционные клапаны, представляющие собой по сути почти полноценный узел регулирования. Конструкция таких редукторов предусматривает встроенный фильтр, сепаратор и конденсатоотводчик. Нет только предохранительного клапана и отсечной арматуры. Такие модели занимают немного места в составе редукционного узла и требуют в меньше фланцев при сборе. Кроме того, все компоненты подобраны по расходным характеристикам, что практически исключает риск технической ошибки.


      Частные случаи редукционного узла

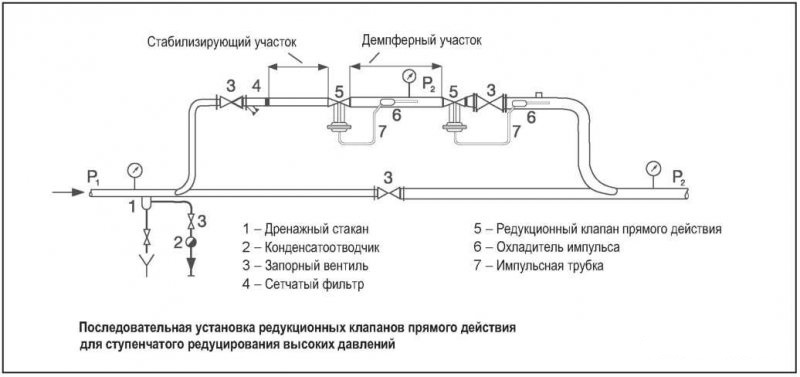

      Некоторые схемы узла регулирования предусматривают последовательную установку двух редукционных клапанов, если необходимо снизить для потребителя высокое давление пара до очень низких значений. В этом случае перед первым редуктором делают стабилизирующий участок длиной от 8хDN и демпферный — между клапанами не менее 5 метров.

      Кроме того, рекомендуется, чтобы второй регулятора давления пара после себя был на два номинальных размера больше первого. Этот момент касается и диаметра паропровода после второго устройства.

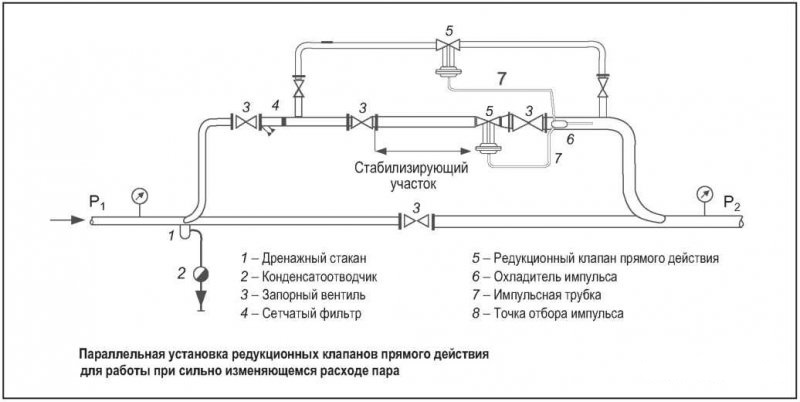

      Еще один частный случай, предусматривающий установку второго редукционного клапана — необходимость изменения давления в широком диапазоне, от минимального до максимального, при этом редуцироваться оно должно очень точно даже при минимальных расходах пара. Редукторы монтируются параллельно, при этом во время подбора типоразмера устройства придерживаются следующего правила. Давление настройки регулятора большего размера должно быть немного ниже характеристик меньшего клапана, чтобы при повышении давления он закрывался раньше. Такая разница обеспечит полноценную работу обоих устройств. Большой клапан редуцирует при высокой нагрузке, малый — при низкой.

      Наши специалисты помогут в подборе парового и пароконденсатного оборудования, исходя из Ваших параметров.
