Устройство паропроводов: правила, ошибки и практические решения
На первый взгляд паропровод — это труба, по которой движется пар из котельной к потребителям. Однако на практике за этой простотой скрывается ряд нюансов. Ошибки в проектировании и монтаже приводят к авариям, гидроударам, простою оборудования и колоссальным потерям энергии.
На одном предприятии, например, из-за неверно рассчитанного расстояния между дренажами произошел гидроудар такой силы, что буквально "разнес" узел дренажа. Чтобы избежать подобных ситуаций, давайте разберёмся в ключевых правилах устройства паропроводов, типичных ошибках и практических решениях.
В дальнейшем расчеты показали, что на этом участке скапливалось до 3 тонн конденсата. Решение оказалось простым — уменьшить расстояние между дренажами до 100 метров и установить термодинамические конденсатоотводчики. После внедрения этого решения вся система заработала стабильно.
Вывод: даже при соблюдении норм важно учитывать реальные условия эксплуатации.
Однако нормы не всегда учитывают климатические факторы. К примеру, при минусовой температуре и сильном ветре образование конденсата увеличивается в 1,5–2 раза. В таких случаях расстояние между дренажами сокращают до 100 м, а иногда и еще меньше. Это не прописано в СП, но практика доказывает эффективность такого решения.
Частая ошибка №2. Вертикальные отводы без дренажного кармана. Грязь, окалина и ржавчина быстро забивают такой узел.
Как правильно:
На одном из предприятий дренажи были установлены каждые 12 метров — ровно по числу опор в цехе. Казалось, этого должно хватить. Но конденсат продолжал заливать оборудование. И только после переоборудования схемы с организацией полноценных карманов проблема исчезла.
Решением стала ступенчатая схема: вертикальный подъём и продолжение трассы с исходным уклоном.
Главные правила для обратных уклонов:
В реальной практике на одном заводе установили термостатический конденсатоотводчик на магистрали высокого давления. В результате, он не справился с нагрузкой и система дала сбой. Замена на термодинамический узел полностью решила эту проблему.
Совет: если нет опыта в подборе оборудования для дренажа магистралей, лучше сразу обратиться к специалистам.
Подробнее о конденсатоотводчиках для пара, их типах и принципе действия, читайте в этой статье
Компания КВиП готова помочь с проектированием, подбором оборудования и консультациями по пароконденсатным системам. Мы не понаслышке знаем, что надёжный паропровод — это залог бесперебойной работы вашего производства.
Пишите:
Звоните:
+7 (343) 288-35-54
На одном предприятии, например, из-за неверно рассчитанного расстояния между дренажами произошел гидроудар такой силы, что буквально "разнес" узел дренажа. Чтобы избежать подобных ситуаций, давайте разберёмся в ключевых правилах устройства паропроводов, типичных ошибках и практических решениях.

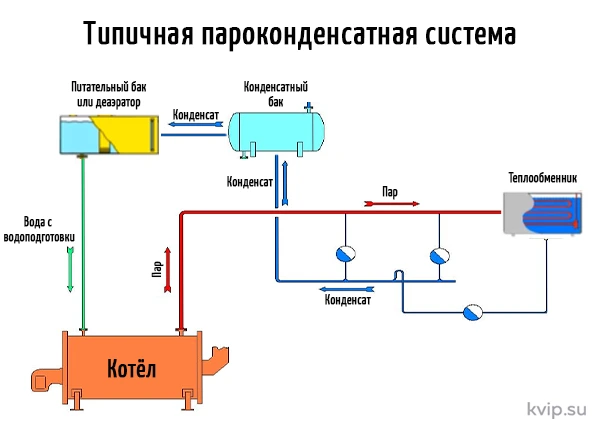

Основные задачи паропровода
Паропровод — это не просто «дорога для пара». Он должен решать три важные задачи:- Обеспечить достаточное количество пара для технологических процессов.
- Поддерживать нужные параметры — давление и температуру.
- Свести к минимуму потери за счет правильного подбора диаметра и схемы прокладки.
О том как подобрать типоразмеры паропровода и обязательные элементы к нему, читайте в нашей статье
Зачем нужны дренажи? История из практики
На одном из предприятий дренаж был спроектирован только через километр трассы. Казалось бы, ничего страшного, ведь уклон трубы соответствовал требуемым нормативам. Но при пуске пара образовалась пробка, которая вызвала мощный гидроудар и разрушила узел дренажа.В дальнейшем расчеты показали, что на этом участке скапливалось до 3 тонн конденсата. Решение оказалось простым — уменьшить расстояние между дренажами до 100 метров и установить термодинамические конденсатоотводчики. После внедрения этого решения вся система заработала стабильно.
Вывод: даже при соблюдении норм важно учитывать реальные условия эксплуатации.
Правила трассировки: что говорят нормы и практика

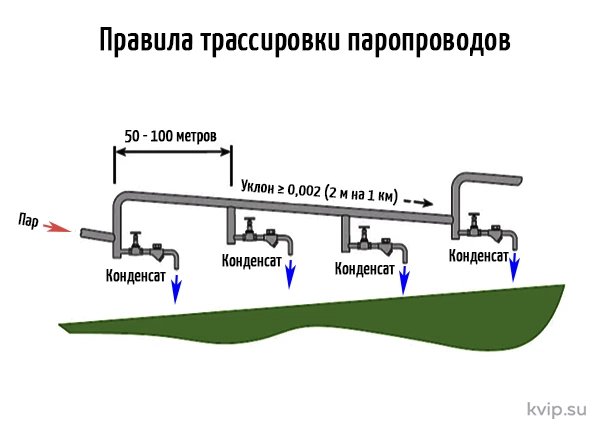

Согласно СП 124.13330.2012, минимальный уклон паропровода должен составлять 0,002, т.е. 2 м на 1 км. Европейский стандарт EN45510 даёт аналогичные рекомендации. Этот уклон нужен не просто «на бумаге» — он обеспечивает стекание конденсата и уменьшает риск гидроударов.Однако нормы не всегда учитывают климатические факторы. К примеру, при минусовой температуре и сильном ветре образование конденсата увеличивается в 1,5–2 раза. В таких случаях расстояние между дренажами сокращают до 100 м, а иногда и еще меньше. Это не прописано в СП, но практика доказывает эффективность такого решения.
Организация дренажа: от ошибок к правильным решениям

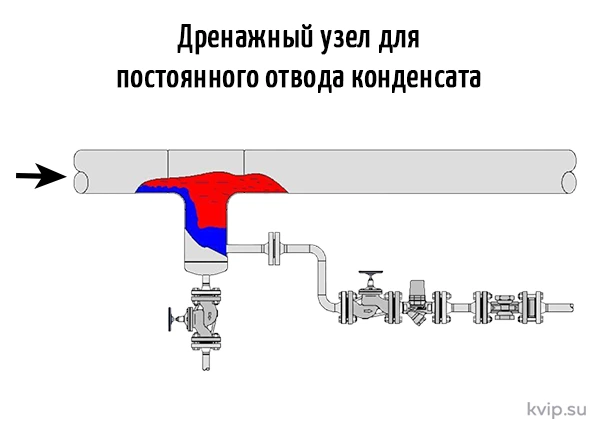

Частая ошибка №1. Отвод конденсата из середины трубы. В таком варианте вода уходит только частично, остальная остается внутри, создавая риск гидроудара.Частая ошибка №2. Вертикальные отводы без дренажного кармана. Грязь, окалина и ржавчина быстро забивают такой узел.
Как правильно:
- Устанавливать дренажные карманы в нижних точках.
- Для труб Ø≤100 мм диаметр кармана равен диаметру трубы.
- Для труб Ø>100 мм — диаметр кармана не меньше половины диаметра.
- Предусматривать продувку или фланец для очистки.
На одном из предприятий дренажи были установлены каждые 12 метров — ровно по числу опор в цехе. Казалось, этого должно хватить. Но конденсат продолжал заливать оборудование. И только после переоборудования схемы с организацией полноценных карманов проблема исчезла.
А если паропровод «упирается в землю»?
На другом предприятии трасса длиной 3 км с нормативным уклоном неожиданно «уперлась» в грунт. Перепад высот оказался больше, чем предполагалось при проектировании. В результате часть трубы пошла в обратный уклон, а конденсат стал скапливаться и течь против потока пара.Решением стала ступенчатая схема: вертикальный подъём и продолжение трассы с исходным уклоном.
А подробнее узнать о рекомендуемых расстояниях между опорами трубопровода, вы можете из этой статьи

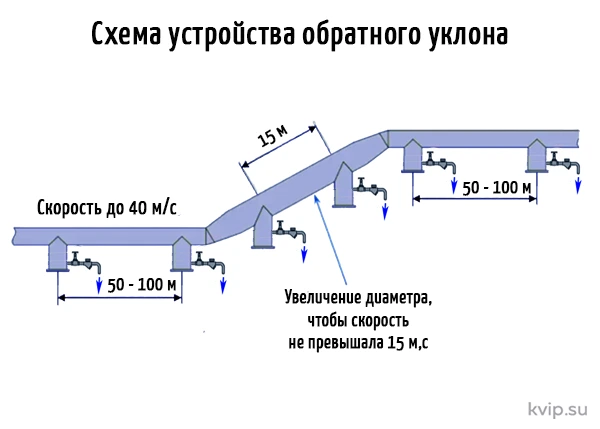

Главные правила для обратных уклонов:
- Скорость пара ≤15 м/с;
- Максимальный уклон — 1:40 (2,5 м на 100 м);
- При превышении этих значений — делать «ступеньку».

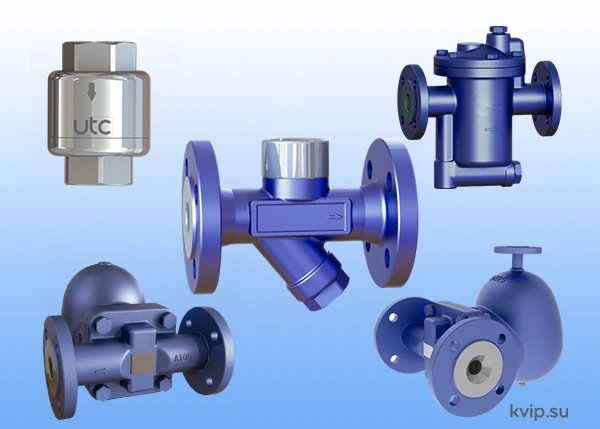

Конденсатоотводчики: какой выбрать?

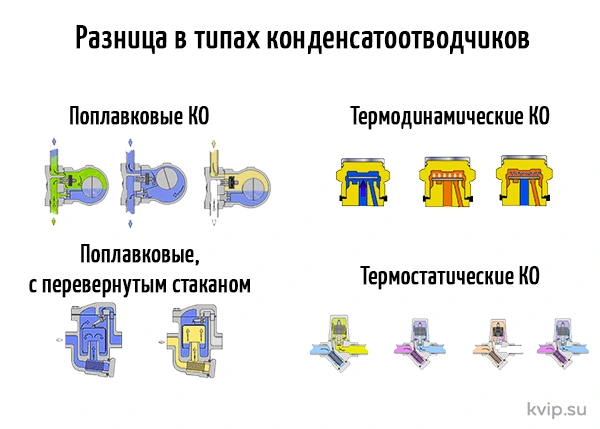

Существует три основных типа конденсатоотводчиков:- Термостатические — работают на разнице температур пара и конденсата. Требуют осторожного подхода из-за своей инерционности.
- Механические (Поплавковые / с перевернутым стаканом) — механические устройства, обеспечивающие высокую надёжность, но отличаются высокой стоимостью.
- Термодинамические — оптимальны для магистральных паропроводов благодаря компактности и невысокой стоимости.
В реальной практике на одном заводе установили термостатический конденсатоотводчик на магистрали высокого давления. В результате, он не справился с нагрузкой и система дала сбой. Замена на термодинамический узел полностью решила эту проблему.
Совет: если нет опыта в подборе оборудования для дренажа магистралей, лучше сразу обратиться к специалистам.
Подробнее о конденсатоотводчиках для пара, их типах и принципе действия, читайте в этой статье
Чек-лист проектировщика
Чтобы система работала надежно, держите в голове пять основных правил:- Уклон ≥0,002 (2 м на 1 км).
- Дренажи каждые 50 -100 м.
- Дренажные карманы в нижних точках + продувка.
- Контроль обратных уклонов и ступенчатые подъемы при необходимости.
- Подбор конденсатоотводчика в зависимости от условий, предпочтение — термодинамическим.
Кстати, о том как проводить гидродинамические испытания трубопроводов вы можете узнать из этой статьиИстории с разрушенными узлами и затопленным оборудованием показывают: ошибки дорого обходятся предприятиям. Но если учитывать лучшие практики, проектировать с запасом надёжности и регулярно проверять систему, можно избежать аварий и повысить ее эффективность.
Компания КВиП готова помочь с проектированием, подбором оборудования и консультациями по пароконденсатным системам. Мы не понаслышке знаем, что надёжный паропровод — это залог бесперебойной работы вашего производства.
