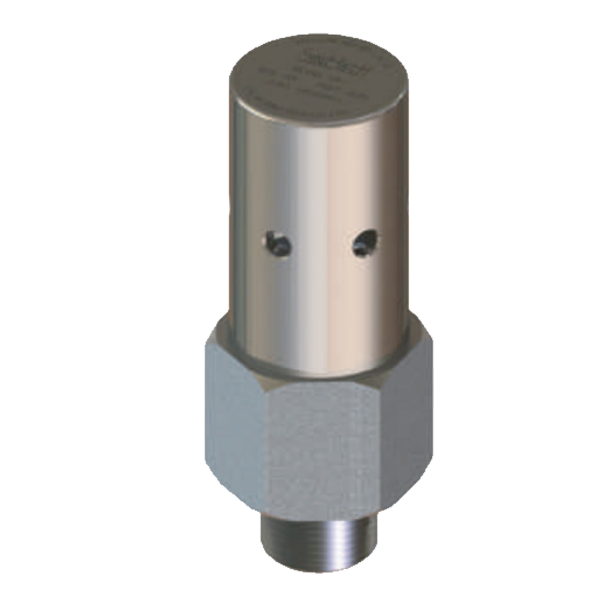

Прерыватели вакуума VR-1
Особенности
Прерыватель вакуума серии VR-1 применяется для предотвращения образования вакуума в системе, за счёт выравнивания давления до атмосферного. При использовании в паровых системах прерыватель вакуума должен располагаться в самой высокой их точке, чтобы избежать затопления конденсатом.1. Защита оборудования от разрушения и деформации вызываемых образованием вакуума.
2. Специальная конструкция обеспечивает стабильное функционирование без вибраций и колебаний.
3. Простота конструкции, небольшой вес.
4. Удобство очистки и обслуживания.
5. Внутренние элементы изготовлены из никелированной латуни с высокой коррозионной стойкостью.
Технические характеристики
|
Тип/Серия |
VR-1 |
|
Тип присоединения |
Резьбовое |
|
Типоразмер (DN) |
15 |
|
Номинальное давление (МПа) |
1.6 |
|
Диапазон давления настройки (КПа) |
- 0.5 ~ - 21 |
|
Стандартное давление настройки (КПа) |
- 4 |
|
Максимальная температура рабочей среды, TMO (°С) |
200 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте прерыватель вакуума за рамками рабочих диапазонов.
|

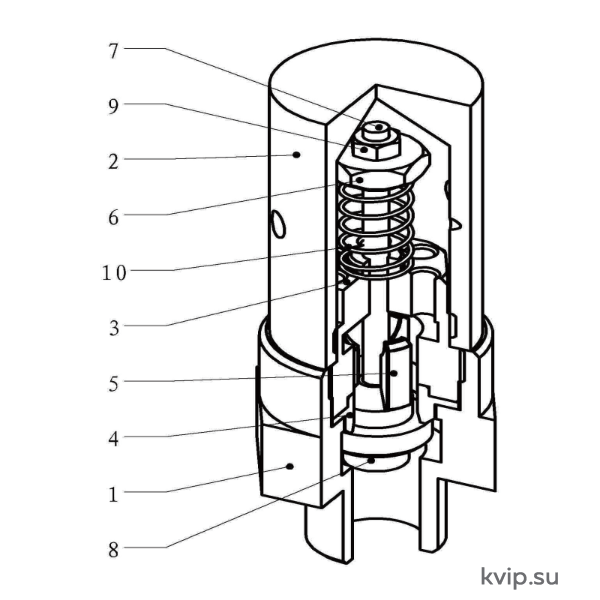

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Латунь |
|
2 |
Крышка |
Латунь |
|
3 |
Направляющая |
Латунь |
|
4 |
Седло клапана |
PTFE |
|
5 |
Диск |
Латунь |
|
6 |
Настроечная гайка |
Латунь |
|
7 |
Шток |
Латунь |
|
8 |
Передний край диска |
Латунь |
|
9 |
Стопорная гайка |
Латунь |
|
10 |
Пружина |
Нержавеющая сталь |

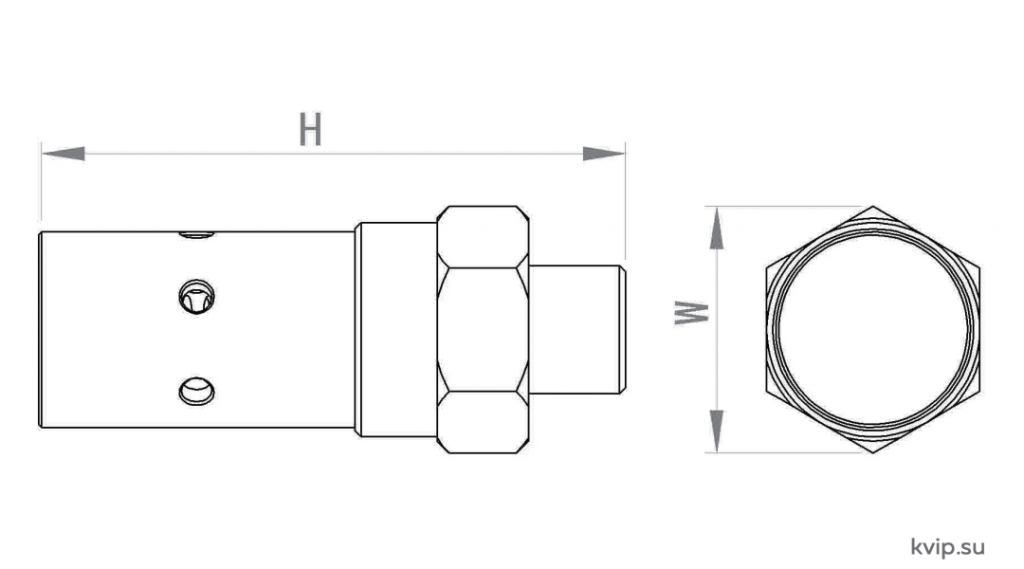

Размеры
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|
|
H |
W |
||
|
15 |
96.5 |
40.4 |
0.45 |

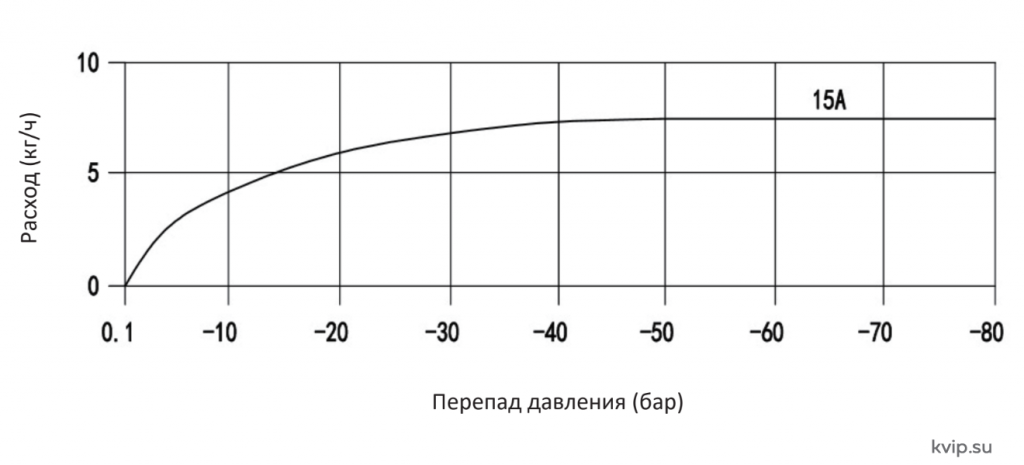

Пропускная способность
2. Рекомендуемый коэффициент запаса - не менее 2.
