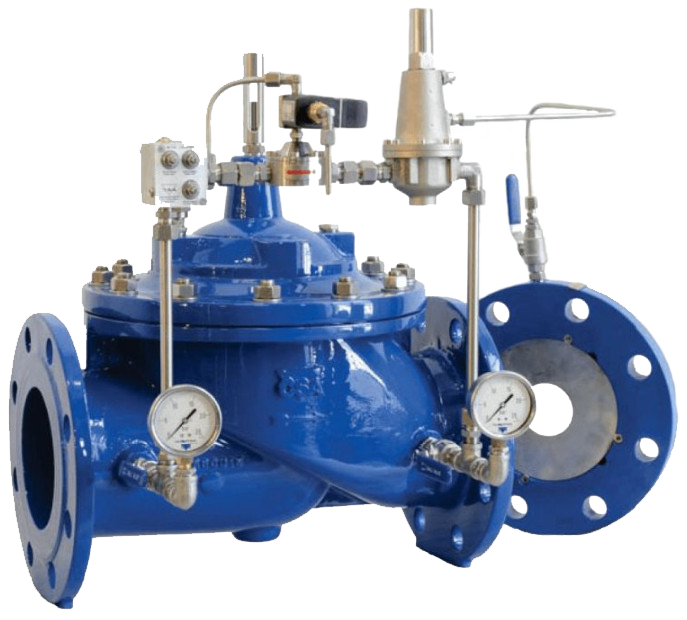

Описание редукционного клапана АСТА Р02/09(04):
Линейка регулирующих клапанов АСТА серии Р02 управляемых энергией рабочей среды, изготавливается с корпусом из высокопрочного чугуна и внутренними элементами конструкциивыполненными из нержавеющей стали. Данный клапан содержит мембранный привод PN25 и представляет собой базовый клапан, имеющий широкий спектр применений, в том числе в качестве редукционного, перепускного, дренажного клапана, регулятора расхода или уровня, а также многие другие исполнения. Функционал клапана зависит от конструкции обвязки, используемых для управления пилотных клапанов и их сочетания.
Управляемый соленоидом клапан АСТА 02/04 будет полностью открыт или закрыт в зависимости от управляющего сигнала с пульта или управляющего системой контроллера. Благодаря используемому в обвязке игольчатому клапану, время реагирования может быть отрегулировано, для предотвращения гидроудара в момент закрывания клапана.
Наиболее используемые конфигурации: АСТА Р02/04(ПР) соленоидный клапан с автономным программатором.
Ознакомиться с высокоэффективным регулятором давления воды АСТА Р05, Вы сможете в нашей статье.
Регулирующий клапан АСТА серии Р02/09(04) ограничивает расход до установленного значения. Благодаря соленоиду, основной клапан может закрываться и открываться от внешнего сигнала. В случае, когда расход ниже заданного уровня, клапан полностью открывается. Установка фланца с калиброванным отверстием (входит в комплект поставки) должна осуществляться не ближе, чем в 5 DN за клапаном. Для точного подбора просьба обращаться в техническую службу компании.
Подробнее о том, как выбрать регулятор давления пара, читайте в статье на нашем сайте.

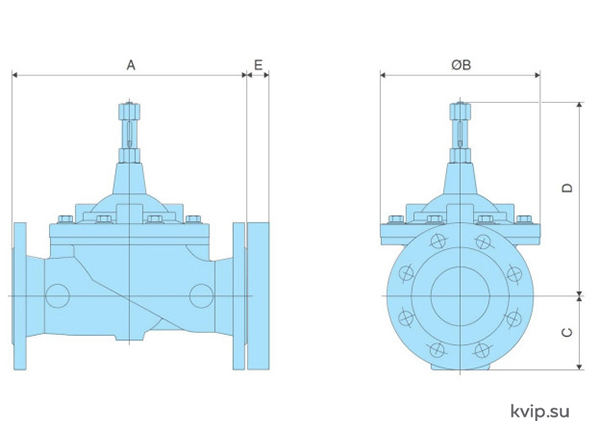

%20редукционный%20клапан%20с%20функцией%20регулятора%20расхода_Р1.jpg "АСТА Р0209(04) редукционный клапан с функцией регулятора расхода_Р1")
|
DN (мм) |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
E (мм) |
Масса (кг) |
|---|---|---|---|---|---|---|
| 40 | 230 | 162 | 83 | 233 | 30 | 18 |
| 50 | 230 | 162 | 83 | 233 | 30 | 18 |
| 65 | 290 | 194 | 93 | 255 | 30 | 23,5 |
| 80 | 310 | 218 | 100 | 274 | 30 | 28 |
| 100 | 350 | 260 | 118 | 316 | 30 | 39 |
| 125 | 400 | 304 | 135 | 383 | 30 | 47 |
| 150 | 480 | 370 | 150 | 431 | 30 | 84 |
| 200 | 600 | 454 | 180 | 523 | 30 | 138 |
| 250 | 730 | 570 | 213 | 620 | 40 | 264 |
| 300 | 850 | 710 | 242 | 670 | 40 | 405 |
| 400 | 1100 | 895 | 310 | 870 | 40 | 960 |
Типоразмер Е указан только для тех исполнений, в которых этот дополнительный фланец используется.
