Описание АСТА Р05 Клапана редукционного большого диаметра для низких расходов воды
Редукционный клапан прямого действия АСТА серии Р05 служит для снижения и поддержания постоянного давления независимо от изменений расхода. Может использоваться для воды, воздуха, а также для жидкостей с температурой до 150 °C и максимальным давлением до 40 бар.Подробнее о видах, назначениях и особенностях установки регуляторов давления читайте в статье на нашем сайте. О том, как избавиться от гидроударов и не потратить много денег, можно узнать здесь.
Может быть интересно:
- CSA XLC 420 DN 40-400 PN16-25 – клапан перепускной пилотный седельчатый;
- CSA VSM DN50-150 PN16-25-40 – клапан перепускной пружинный;
- Наш кейс – организация стабильного давления пара на творожном заводе.
Преимущества АСТА Р05 Клапана редукционного большого диаметра для низких расходов воды
- Фланцевая версия DN 50–150 с номинальным давлением PN 16–64;
- Корпус, крышка из ковкого чугуна, поршень, седло, направляющая втулка, болты и гайки из нержавеющей стали. Отводы на входе и выходе редуктора для установки манометров;
- Инновационный самоочищающийся поршень, обеспечивающий надежность и увеличение межсервисного интервала и общего срока службы клапана;
- Наиболее ответственные внутренние элементы клапана выполнены из оружейной стали, обработанной на высокоточных станках с ЧПУ, обеспечивающих ровную и гладкую поверхность, позволяющих снизить трение и избежать протечек;
- Клапаны АСТА Р05 оснащены присоединениями для манометров на входе и выходе;
- Фланцы изготавливаются по стандарту EN 1092/2, по запросу возможны другие исполнения;
- Большая расширительная камера служит для уменьшения уровня шума и обеспечивает высокую устойчивость к кавитации;
- Клапан имеет высокотемпературное покрытие до 550 °C, не выгорающее и сохраняющее внешний вид в течение длительного времени.
Применение АСТА Р05 Клапана редукционного большого диаметра для низких расходов воды
- Системы теплоснабжения;
- Системы технического водоснабжения;
- Коммунальное хозяйство;
- Ирригация;
- Промышленность;
- Системы охлаждения;
- Системы пожаротушения.
| Присоединение | Фланцы DN 50-150 |
| Условное давление | PN 1,6 / 4,0 МПа |
| Рабочая температура | Вода до 150 °C, воздух до 80 °C |
| Выходное давление |
0,15-1,2 МПа (2 диапазона); 1,5–6,0 бар или 5,0–12,0 бар |
| Величина Kvs | 20,0-172,0 м3/час |
| Допустимая протечка по седлу | < 0,01 % Kvs |
| Максимальное редукционное соотношение | 10:1 |
| Стандарты |
Разработано в соответствии с EN-1074/4. Фланцы по EN 1092/2. Высокотемпературное покрытие (до 550 °C). Изменения и прочие исполнения стандарта фланцев и покраски деталей по запросу. |
Принцип действия АСТА Р05 Клапана редукционного большого диаметра для низких расходов воды

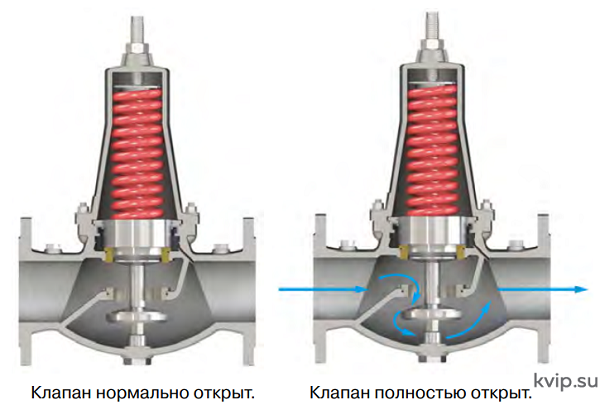

Принцип действия АСТА серии Р05 основан на скольжении поршня в двух кольцах из нержавеющей стали/бронзы и имеющих различные диаметры. Данные кольца плотно зафиксированы в корпусе клапана в виде герметичной камеры, также известной как компенсационная камера, которая необходима для точной и стабильной работы клапана.При отсутствии давления АСТА Р05 находится в нормально открытом состоянии, при котором поршень удерживается в нижнем положении под действием пружины, находящейся в верхней крышке.
В рабочем состоянии, когда давление за клапаном опускается ниже установленного значения настройки клапана, путем сжатия пружины клапан АСТА Р05 будет полностью открыт, обеспечивая максимально возможную пропускную способность.

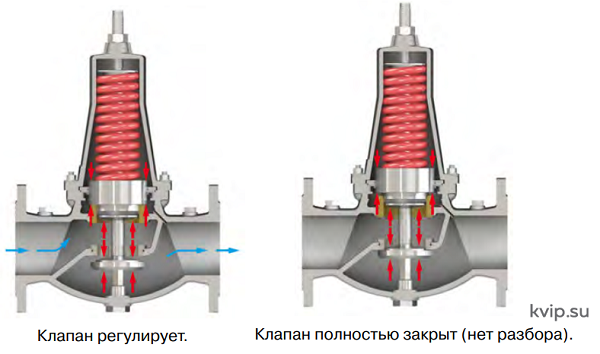

Повышение давления на выходе увеличивает силу воздействия на поршень в компенсационной камере, сжимает пружину и перемещает подвижный блок, закрывая клапан. Таким образом увеличивается перепад давления на клапане и давление на выходе приводится к заданному значению.
Если подача воды будет прервана, система придет в статическое состояние, клапан АСТА Р05 будет поддерживать давление даже в отсутствие расхода в системе благодаря технологии поддержания баланса давления и компенсационной камере.

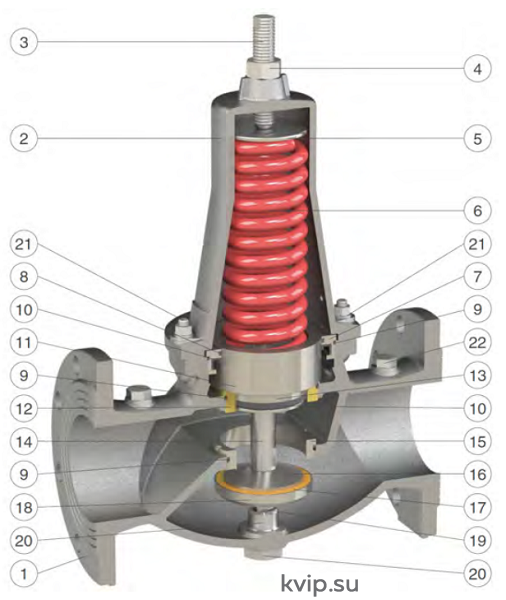

| № | Наименование | Материал | Опции |
| 1 | Корпус | Высокопрочный чугун GJS 500-7 или GJS 450-10 | |
| 2 | Крышка | Высокопрочный чугун GJS 500-7 или GJS 450-10 | |
| 3 | Регулировочный винт и гайка | Нержавеющая сталь AISI 304 | AISI 316 |
| 4 | Гайка | Нержавеющая сталь AISI 304 | AISI 316 |
| 5 | Направляющая пружины | Нержавеющая сталь AISI 303 | AISI 316 |
| 6 | Пружина | Пружинная сталь 52SiCrNi5 с покрытием | |
| 7 | Фиксатор поршня | Нержавеющая сталь AISI 304 | AISI 316 |
| 8 | Скользящее кольцо | PTFE | |
| 9 | Уплотнение | VITON | EPDM / Витон |
| 10 | Прокладка | VITON | |
| 11 | Верхний поршень |
Нержавеющая сталь AISI 303, для DN125-150 бронза CuSn5Zn5Pb5 |
AISI 303 / AISI 316 |
| 12 | Нижнее кольцо | Бронза CuSn5Zn5Pb5 | AISI 303 / AISI 316 |
| 13 | Нижний поршень | Нержавеющая сталь AISI 303 | AISI 316 |
| 14 | Проставка | Нержавеющая сталь AISI 303 | AISI 316 |
| 15 | Седло | Нержавеющая сталь AISI 304 | AISI 316 |
| 16 | Держатель уплотнения | Нержавеющая сталь AISI 303 | AISI 316 |
| 17 | Уплотнение | NBR (Полиуретан для PN25-40) | |
| 18 | Держатель уплотнения | Нержавеющая сталь AISI 303 | AISI 316 |
| 19 | Регулировочная гайка | Нержавеющая сталь AISI 303 | AISI 316 |
| 20 | Нижняя крышка | Нержавеющая сталь AISI 303 | |
| 21 | Шпильки, гайки, шайбы | Нержавеющая сталь AISI 304 | AISI 316 |
| 22 | Заглушки манометров | Нержавеющая сталь AISI 316 |
Технические параметры АСТА Р05 Клапана редукционного большого диаметра для низких расходов воды
Значение коэффициента Kv соответствует расходу воды проходящей через полностью открытый клапан при перепаде на нем в 1 бар.| DN (мм) | 50 | 65 | 80 | 100 | 125 | 150 |
| Kv (м3/ч) | 20 | 47 | 72 | 116 | 147 | 172 |

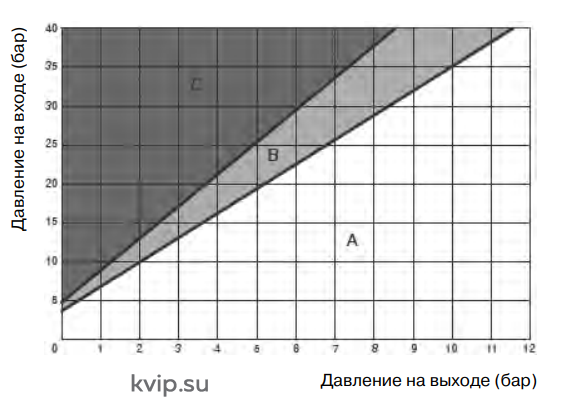

Диаграмма кавитации:
При расчете клапана очень важно учитывать условия возникновения кавитации, прежде всего, для предотвращения повреждения трубопроводов и оборудования или, как минимум, возникновения шумов и вибраций. Данная диаграмма разбита на следующие зоны:
- А: рекомендовано для работы;
- B: начальная кавитация;
- С: разрушающая кавитация;

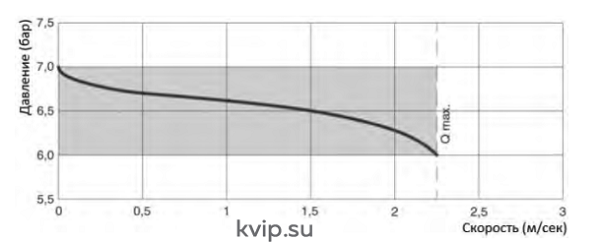

В данной диаграмме отражено падение давления при увеличении расхода. Заштрихованная зона показывает рекомендованный рабочий диапазон и максимальную скорость.
| DN | 50 | 65 | 80 | 100 | 125 | 150 |
| A, мм | 230 | 290 | 310 | 350 | 400 | 450 |
| B, мм | 83 | 93 | 100 | 117 | 135 | 150 |
| C, мм | 280 | 320 | 350 | 420 | 590 | 690 |
| Масса, кг | 12 | 19 | 24 | 34 | 56 | 74 |
| Маркировка клапана | АСТА | Р05 | / | 02 | - | 050 | - | 20 | - | М(В) | - | 16 | - | 02 | - | 150 | - | ф |
| Марка клапана | АСТА | |||||||||||||||||
| Тип клапана | Р05 | |||||||||||||||||
| Функция клапана | ||||||||||||||||||
| Клапан редукционный | / | 02 | ||||||||||||||||
| Клапан перепускной | / | 03 | ||||||||||||||||
| Условный диаметр (DN), мм | - | ... | ||||||||||||||||
| Условная пропускная способность (Kvs), м3/ч | - | ... | ||||||||||||||||
| Тип плунжера | ||||||||||||||||||
| Плунжер с мягким уплотнением (Viton) | - | М(В) | ||||||||||||||||
| Условное давление (PN), бар | - | ... | ||||||||||||||||
| Материал корпуса | ||||||||||||||||||
| Высокопрочный чугун | - | 02 | ||||||||||||||||
| Углеродистая сталь | - | 03 | ||||||||||||||||
| Температурное исполнение клапана, °C | - | ... | ||||||||||||||||
| Тип присоединения | ||||||||||||||||||
| Фланцевое | - | ф | ||||||||||||||||
Пример заказа: АСТА Р05/02–050–20–М(В)–16–02–150–Ф Клапан редукционный DN50 PN16 Рвых = 1,5–6 бар.
