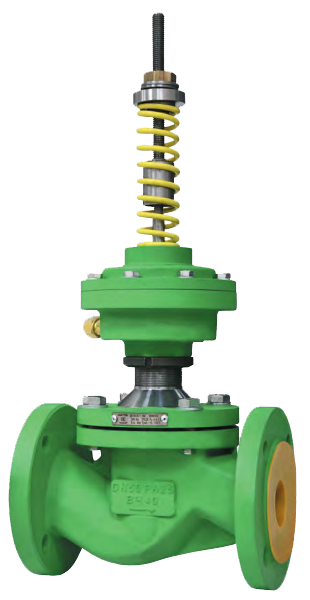

Описание АСТА Д123 ТЕРМОКОМПАКТ Регулятора давления «после себя»
АСТА Д323 ТЕРМОКОМПАКТ – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного перепада давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода. Про выбор редукционного клапана можно прочитать в нашей статье.
Новая линейка регуляторов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение). Про устройство редукционного узла читайте здесь.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Особенности конструкции АСТА Д123 ТЕРМОКОМПАКТ Регулятора давления «после себя»
- Модернизированная разгрузка плунжера;
- Мгновенное реагирование на изменение перепада давления в системе;
- 3-х модульная конструкция клапана обеспечивает возможность замены любой из частей;
- Сервопривод повышенной чувствительности для низких значений давления настройки;
- Нестандартные значения Kvs.
| Номинальный диаметр DN | 15-200 | |
|---|---|---|
| Условное давление PN | 25 бар DN15-80; 16 бар DN100-200 | |
| Температура рабочей среды | От -30 °С до 150 °С | |
| Рабочая среда | Пар, вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана | |
| Пропускная способность клапана, Kvs | 1,0–630 м3/ч | |
| Положение безопасности | Нормально-открытое | |
| Компенсация давления | Разгруженный по давлению | |
| Отбор импульса рабочей среды | Внешний | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В | |
| Диапазон давления настройки | 0,5 – 16 бар | |

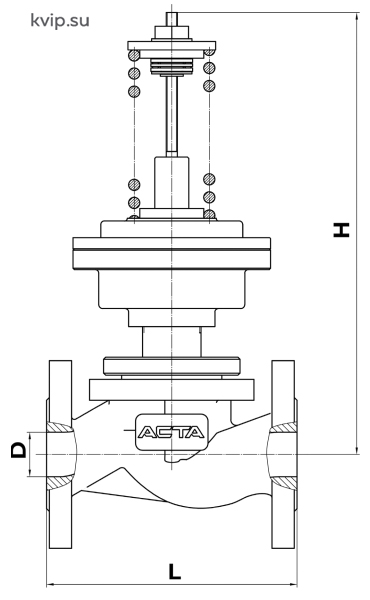

| DN | L, мм | H, мм | Масса, кг | Kvs, м3/ч |
|---|---|---|---|---|
| 15 | 130 | 370 | 8 | 4,0; 2,5; 1,6; 1,0 |
| 20 | 150 | 380 | 9 | 6,3; 4,0; 3,2; 2,5 |
| 25 | 160 | 390 | 10 | 10; 8,0; 6,3; 4,0 |
| 32 | 180 | 410 | 11 | 16; 12,5; 10; 6,3 |
| 40 | 200 | 410 | 13 | 25; 20; 16; 10 |
| 50 | 230 | 430 | 15 | 32; 25; 16 |
| 65 | 290 | 450 | 20 | 50; 40; 32; 25 |
| 80 | 310 | 470 | 25 | 80; 63; 40; 32 |
| 100 | 350 | 520 | 39 | 125; 100; 63 |
| 125 | 400 | 780 | 60 | 160; 125; 100 |
| 150 | 480 | 820 | 82 | 280; 250; 200;160 |
| 200 | 600 | 1300 | 170 | 630; 450; 360; 250 |

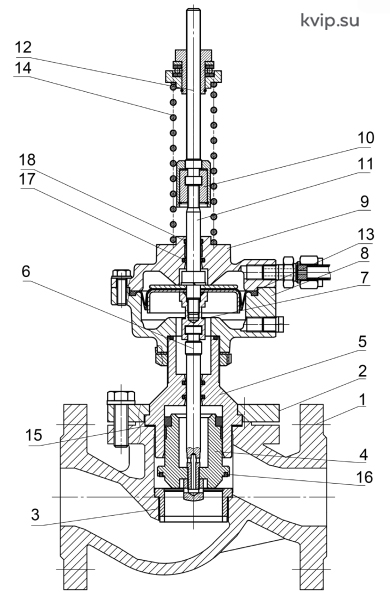

| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Высокопрочный чугун ВЧ40 |
| 2 | Крышка | Сталь 20 |
| 3 | Седло | Сталь 12Х18Н10Т |
| 4 | Плунжер | Сталь 12Х18Н10Т |
| 5 | Втулка | Сталь 20 |
| 6 | Шток нижний | Сталь 12Х18Н10Т |
| 7 | Муфта | Сталь 12Х18Н10Т |
| 8 | Крышка нижняя | Высокопрочный чугун ВЧ40 |
| 9 | Крышка верхняя | Высокопрочный чугун ВЧ40 |
| 10 |
Муфта |
Сталь 12Х18Н10Т |
| 11 | Шток привода нижний | Сталь 12Х18Н10Т |
| 12 |
Шток привода верхний |
Сталь 12Х18Н10Т |
| 13 |
Мембрана |
EPDM |
| 14 | Пружина | 60С2 |
| 15 | Уплотнение корпуса | Графлекс |
| 16 | Уплотнение плунжера | PTFE |
| 17 | Уплотнение штока | PTFE/Графит |
| 18 | Уплотнение штока | EPDM |
