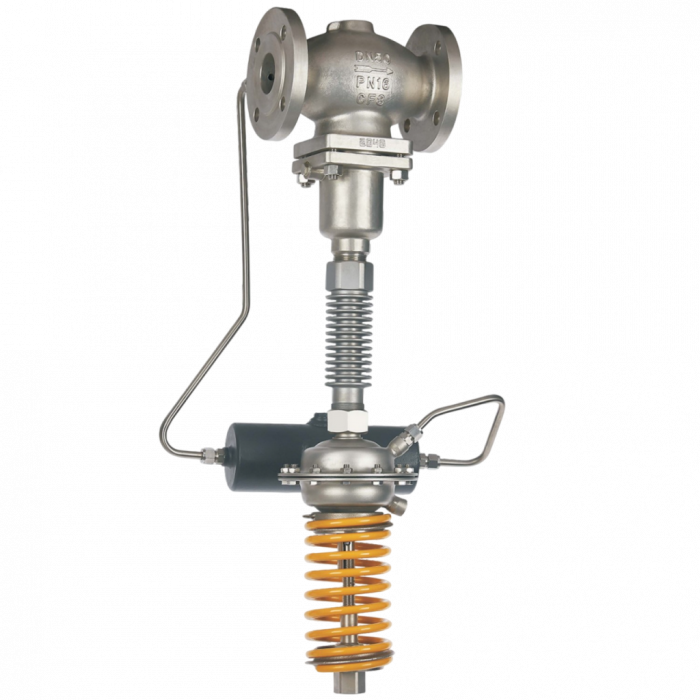

UTC DPRV-R Редукционный клапан прямого принципа действия

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Сохранить параметры
рабочих сред

Описание
Как купить

Принцип работы

Редукционные клапаны типа DPRV-R являются клапанами прямого действия и предназначены для поддержания давления до себя. При повышении давления свыше заданного они открываются и сбрасывают давление, предотвращая повреждение оборудования и трубопроводов.

Проектирование, производство и испытания клапанов проводятся в соответствии с внутренними стандартами предприятия изготовителя.
Присоединительные размеры выполнены в соответствии со стандартом DIN 3202-1999 F1. Поставляются клапаны с фланцевым соединением и соединением под сварку встык или внахлест.

Teхнические данные

Корпус клапана
Диаметр условный (DN)		½" - 10" (DN15 - 250)
	Нормаль	ASME CLASS 150 - 300 (PN16 - 40)
	Стандарт фланцев	ASME B16.5, EN1092-1, ГОСТ 33259
	Материал корпуса	Сталь углеродистая, сталь нержавеющая, сталь легированная, сталь дуплексная
Тип пары плунжер- седло	Металл-металл	SS304, SS316
Тип пары плунжер- седло	С кольцом из эластомера	FKM, PTFE, PPL
Уравновешивающий элемент		Сильфон из нержавеющей стали (DN15 - 125), диафрагма (DN150 - 250)

Привод
Площадь диафрагмы привода (см ²)	32*	80	250	630
Диапазон настройки давления (МПа изб.)	1.0 - 1.6	0.1 - 0.5	0.015 - 0.12	0.005 - 0.035
Диапазон настройки давления (МПа изб.)	0.3 - 1.1	0.05 - 0.25	0.01 - 0.06
Минимальный перепад давления (ΔР) для нормальной работы клапана (МПа)	≥0.05	≥0.04	≥0.01	≥0.005
Максимально допустимый перепад давления (ΔР) между верхней и нижней частями привода (МПа)	2.0	1.25	0.4	0.15
Материалы	Корпус: сталь, нержавеющая сталь Диафрагма: EPDM или FKM армированный фиброй
Импульсные трубки, фитинги	Сталь нержавеющая (Ø10х1 мм), фитинг М14х1.5

* Прим.: Привод с данной площадью диафрагмы не применим для клапанов DN150 - 250

Эксплуатационные характеристики

Погрешность регулирования	±8%
Допустимая протечка при испытании	Металл-металл	4 х 0.01% от коэффициента пропускной способности
	Эластомер	DN15 - 50	DN65 - 125	DN150 - 250
		10 пузырей/мин	20 пузырей/мин	40 пузырей/мин

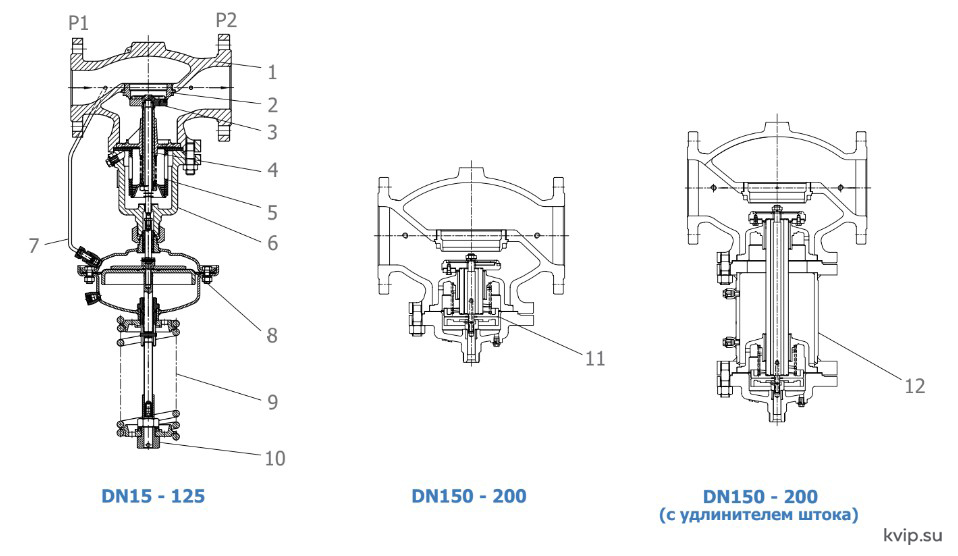

UTC DPRV-R Редукционные клапаны прямого действия

Спецификация

1	Корпус	4	Шток	7	Трубка отбора импульса давления	10	Настроечная гайка
2	Седло	5	Сильфон	8	Диафрагма	11	Уравновешивающая диафрагма
3	Плунжер	6	Крышка	9	Пружина	12	Удлинитель штока

Рабочая температура

DN		15 - 125	150 - 250
Плунжер-седло	Металл-металл	≤100°С	≤100°С
		С сепаратором защиты диафрагмы привода ≤150 °С	С сепаратором защиты диафрагмы привода ≤140°С
		С сепаратором защиты диафрагмы привода и удлинителем штока ≤250°С	С сепаратором защиты диафрагмы привода и удлинителем штока ≤250°С
	С кольцом из эластомера	≤100°С

Коэффициент расхода, кавитационный фактор z, максимальный перепад давления

DN	15	20	25	32	40	50	65	80	100	125	150	200	250
Коэффициент расхода	4	6.3	8	16	20	32	50	80	125	160	280	320	450
Кавитационный фактор	0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
Максимальный перепад	PN16	1.6							1.5		1.2	1.0
давления, МПа	PN40	2.0							1.5		1.2	1.0

*Коэффициент шума как для VDMA 24 422

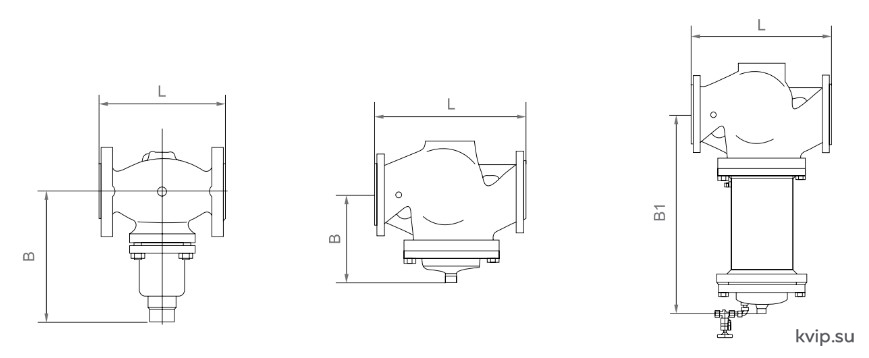

UTC DPRV-R Редукционные клапаны прямого действия размеры

Размеры и вес клапана

DN (мм)	15	20	25	32	40	50	65	80	100	125	150	200	250
L (мм)	130	150	160	180	200	230	290	310	350	400	480	600	730
В (мм)	212	212	238	238	240	240	275	275	380	380	326	354	404
Вес (кг)	6.2	6.7	9.7	13	14	17	29	33	60	70	80	140	220
В1 (мм)	--	--	--	--	--	--	--	--	--	--	630	855	1205
Вес (кг)	--	--	--	--	--	--	--	--	--	--	140	210	300

Типичная схема монтажа

Поддержание давления за насосом

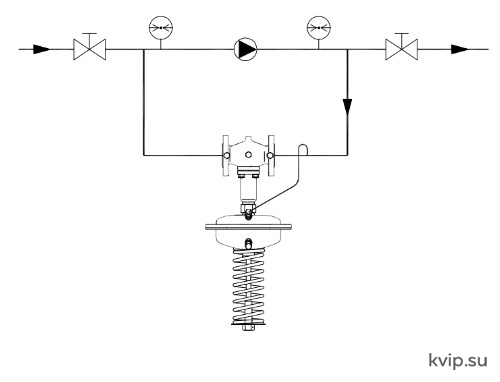

UTC DPRV-R Типичная схема монтажа

Заказать редукционный клапан UTC DPRV-R

Что Вы получите обратившись к нам?

Наши инженеры проконсультируют Вас и осуществят подбор оптимального парового и пароконденсатного оборудования, под Ваши индивидуальные потребности. Присылайте свой проект - получите бесплатную экспертную оценку его реальности.

Пишите:

Звоните:
+7 (343) 288-35-54

Оформление заказа

Для того, чтобы начать оформление заказа, Вам нужно оставить запрос, нажав на кнопку “Заказать” и заполнить форму обратной связи для того, чтобы наш менеджер мог связаться с Вами для уточнения деталей. Если Вам нужно произвести подбор необходимого оборудования, перейдите в раздел Контакты и свяжитесь с нами любым удобным для Вас способом.
Для того, чтобы ускорить процесс предоставления коммерческого предложения, рекомендуем подготовить для отправки следующие данные:

Реквизиты компании;
Номенклатуру;
Описание задачи, которую нужно решить;
Опросные листы (при наличии);
Дополнительные схемы смежных узлов оборудования (в том случае, если запрос включает в себя разработку какого-либо решения);
Обратные контакты, включая сотовый телефон и электронную почту.

Наш менеджер свяжется с Вами в течении текущего рабочего дня, при условии, что запрос был отправлен до 14:00 (по Мск).
