Редукционные клапаны давления прямого действия

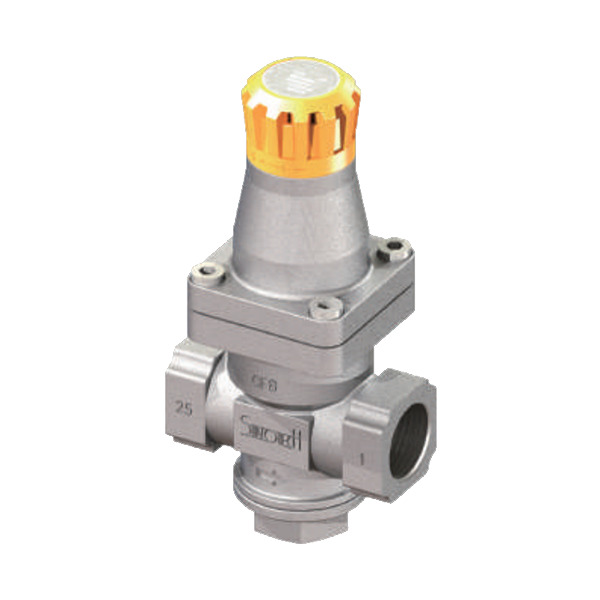

Редукционный клапан серии YP является нормально открытым и корректирует входное давление, чтобы достичь желаемого давления на выходе посредством изменения поджатия пружины. Он также служит для стабилизации потока в трубопроводе после клапана.
Клапан широко используется в фармацевтической, пищевой и других видах промышленности.
1. Компактность и удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3. Составные части редукционного клапана изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
Технические характеристики
|
Тип/Серия |
YP-R1 |
YP-C1 |
|
Тип присоединения |
Внутренняя резьба Rp или Rc |
Clamp |
|
Типоразмер (DN) |
15, 20, 25 |
¾", 1" |
|
Номинальное давление (МПа) |
1.6 |
1.0 |
|
Рабочее давление (МПа) |
0.2 ~ 1.6 |
0.2 ~ 1.0 |
|
Диапазон регулируемого давление (МПа) |
A: 0.02 ~ 0.1 B: 0.05 ~ 0.4 C: 0.4 ~ 1.0 |
A: 0.02 ~ 0.1 B: 0.05 ~ 0.4 C: 0.4 ~ 0.8 |
|
Максимальная температура рабочей среды, TMO (°С) |
200 |
180 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте редукционные клапаны давления за рамками рабочих диапазонов.
|

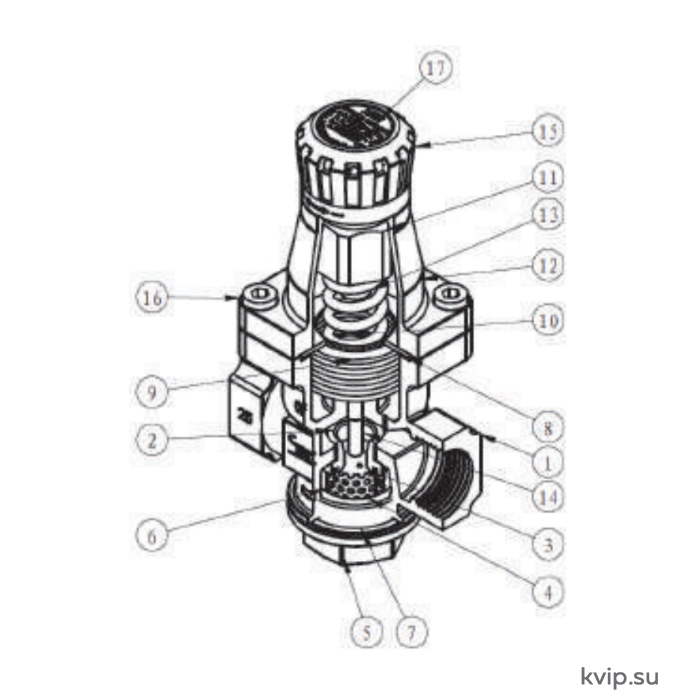

Поз. |
Элементы |
Материал |
|
1 |
Корпус |
Нержавеющая сталь |
|
2 |
Седло клапана |
Нержавеющая сталь |
|
3 |
Запорный элемент |
Нержавеющая сталь |
|
4 |
Фильтр |
Нержавеющая сталь |
|
5 |
Нижняя крышка |
Нержавеющая сталь |
|
6 |
Винтовая пружина |
Нержавеющая сталь |
|
7 |
Уплотнение |
PTFE |
|
8 |
Уплотнение |
PTFE |
|
9 |
Сильфон |
Нержавеющая сталь |
|
10 |
Настроечный винт |
Настроечный винт |
|
11 |
Опора/седло пружины |
Опора/седло пружины |
|
12 |
Верхняя крышка |
Верхняя крышка |
|
13 |
Пружина |
Пружина |
|
14 |
Шток |
Шток |
|
15 |
Рукоятка |
Рукоятка |
|
16 |
Винты |
Винты |
|
17 |
Табличка |
Табличка |
Размеры

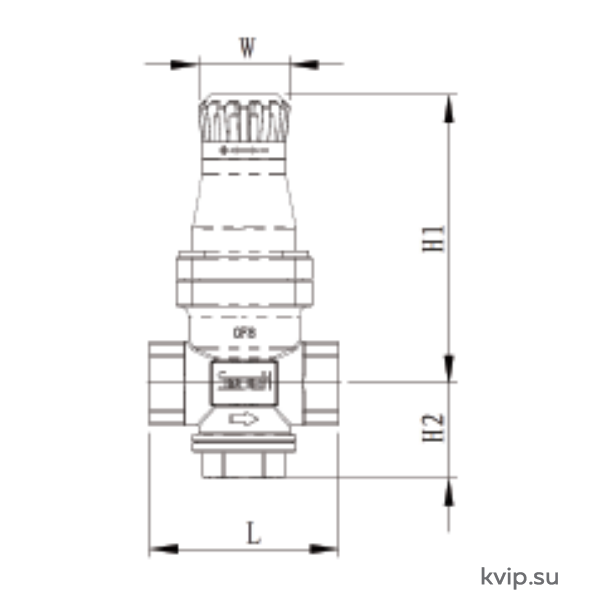

YP-R1
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||
|
H1 |
H2 |
W |
L |
||
|
15 |
146 |
48 |
46 |
80 |
2.0 |
|
20 |
146 |
48 |
46 |
85 |
2.0 |
|
25 |
146 |
48 |
46 |
95 |
2.1 |

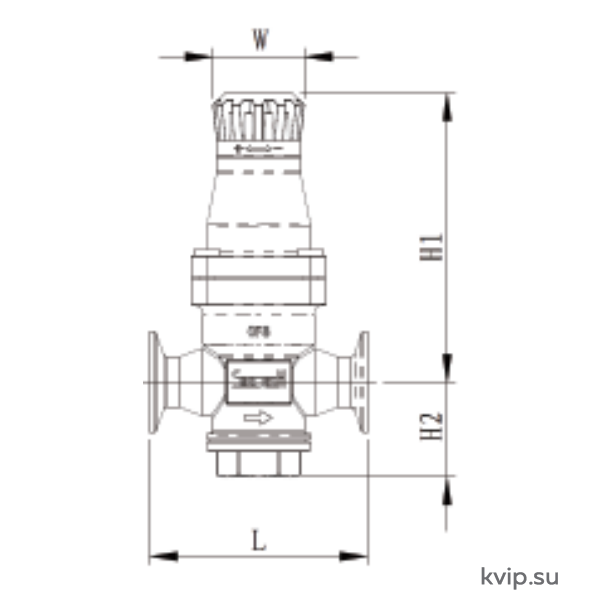

YP-C1
|
Типоразмер (DN) |
Габаритные размеры (мм) |
Вес (кг) |
|||
|
H1 |
H2 |
W |
L |
||
|
¾" |
146 |
48 |
46 |
100 |
2.1 |
|
1" |
146 |
48 |
46 |
100 |
2.1 |

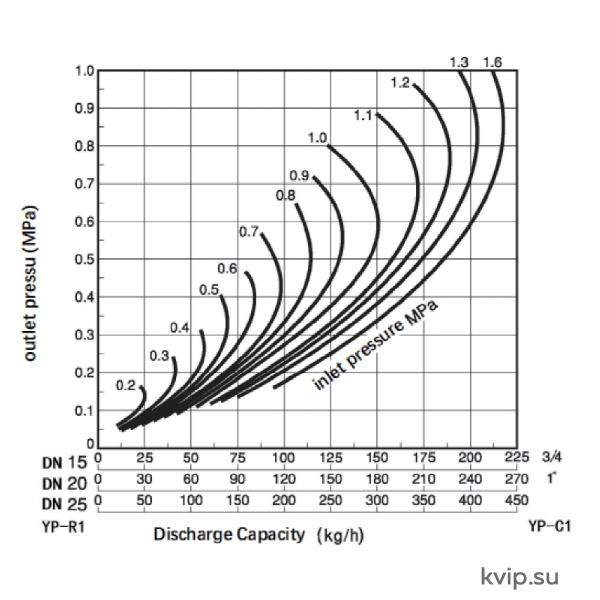

Пропускная способность
