АСТА П341 и П361 клапаны предохранительные

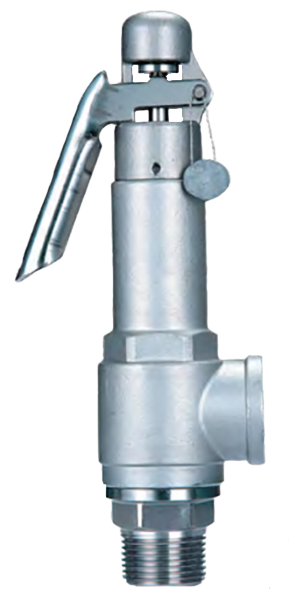

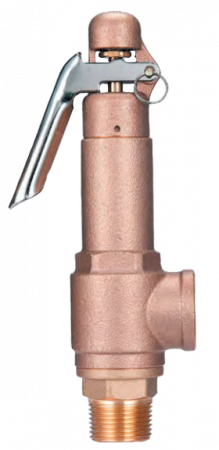

Описание АСТА П341 и П361 клапана предохранительного

Предохранительные клапаны АСТА серии П341 и П361 - малоподъёмные пружинные угловые клапаны, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления.

Принцип действия клапана основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды.

Преимущественно используется для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы, пастеризаторы и т.д.), обвязок тепловых энергоустановок и другого промышленного оборудования.

АСТА П341 и П361 является более новой моделью в линейке предохранительных клапанов, старую модель смотрите по ссылке АСТА П04.

Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss

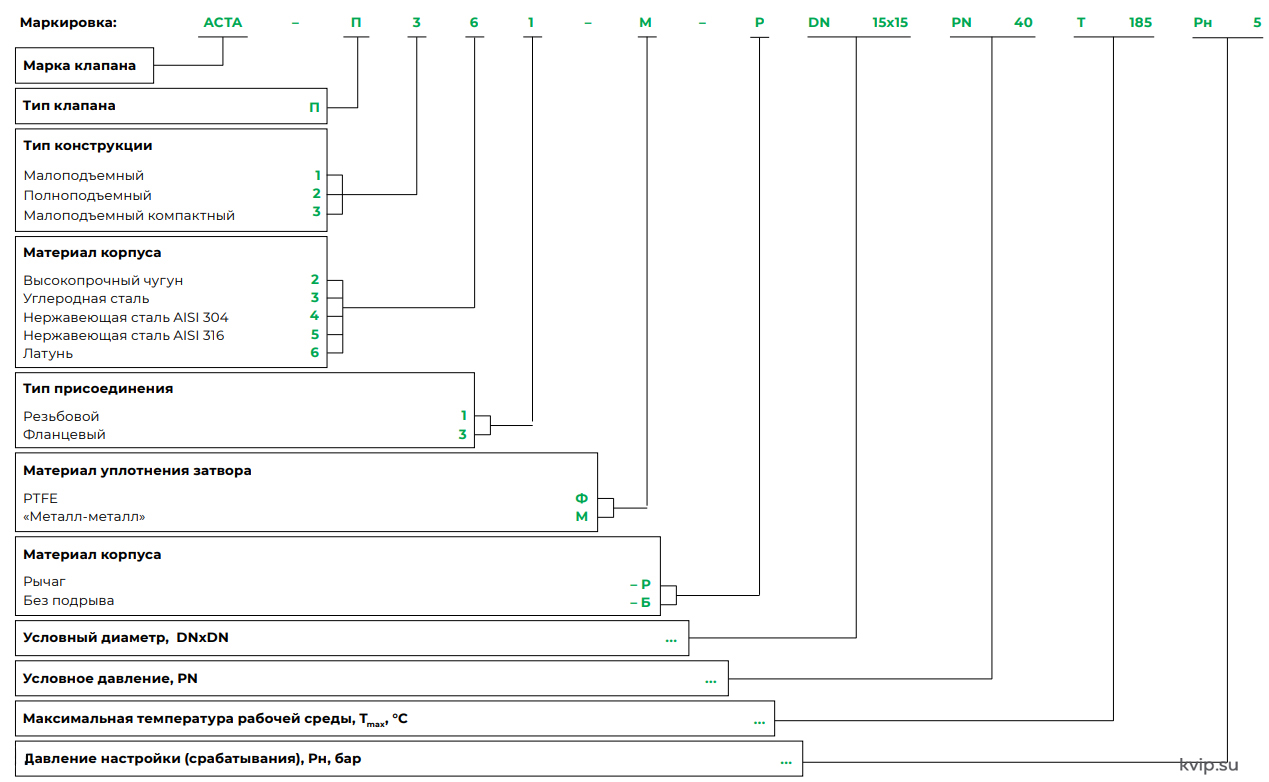

Особенности конструкции АСТА П341 и П361 клапана предохранительного

• Закрытый колпак;
• Негазоплотное исполнение;
• Принудительный подрыв рычагом;
• Газоплотное исполнение без подрыва*;
• Уплотнение затвора «металл-металл» .

Технические характеристики АСТА П341 и П361 клапана предохранительного

Модель	П341	П361
Номинальный диаметр	DN15-25 (1/2” – 1”)	DN15-50 (1/2” – 2”)
Номинальное давление	PN40
Температура рабочей среды	от -60 °C до 220 °C	от-45 °C до 185 °C
Рабочая среда	Пар. воздух, вода и другие среды, нейтральные к материалам клапана
Давление настройки	0,3-30 бар
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Резьбовой С (наружная-внутренняя)

*по запросу

Расчетные параметры АСТА П341 и П361 клапана предохранительного

DNхDN	G”	Диаметр седла D, мм		Площадь седла, А, мм2		Коэффициент истечения α*		Диапазоны давления настройки, бар
		П341	П361	П341	П361	Газы, пары	Жидкости
15x15	1/2”	13	13	П341	П361	0,12	0,1	0,3 – 5,0 5,0 – 10,0 10,0 – 16,0 16,0 – 20,0 20,0 – 25,0 25,0 – 30,0
20х20	3/4”	19	19	133	133
25х25	1”	20	25	283	283
32х32	1 1/4"	-	32	314	491
40х40	1 1/2"	-	38	-	804
50х50	2”	-	50	-	1134
50х50	2”	-	50	-	1963

Массогабаритные характеристики АСТА П341 и П361 клапана предохранительного

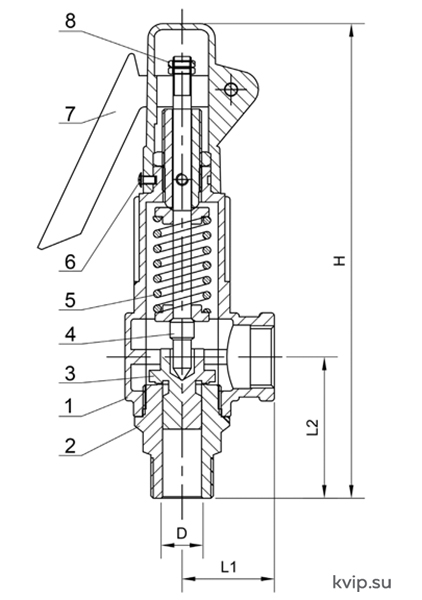

DNхDN	G”	L1, мм		L2, мм		H, мм		Масса, кг
		П341	П361	П341	П361	П341	П361	П341	П361
15x15	1/2”	31	31	46	46	160	162	0,5	0,5
20х20	3/4”	35	35	51	54	175	172	0,6	0,6
25х25	1”	40	40	66	70	200	204	1,1	1,1
32х32	1 1/4"	-	50	-	82	-	223	-	2,0
40х40	1 1/2"	-	59	-	93	-	252	-	2,6
50х50	2”	-	65	-	102	-	287	-	3,8

Спецификация материалов АСТА П341 и П361 клапана предохранительного

№	Наименование	Материал
		П341	П361
1	Корпус	Нержавеющая сталь SS304	Латунь CuSn5ZnPb
2	Седло	Нержавеющая сталь SS316	Латунь CuZn40Pb2
3	Плунжер	Нержавеющая сталь SS316	Латунь CuZn40Pb2
4	Шток	Нержавеющая сталь SS304	Латунь CuZn40Pb3
5	Пружина	Нержавеющая сталь SS304	Сталь 65Г
6	Винт	Нержавеющая сталь SS304	Углеродистая сталь Ст3кп
7	Рычаг	Нержавеющая сталь SS304	Углеродистая сталь Ст3кп
8	Стопорная гайка	Нержавеющая сталь SS304	Углеродистая сталь Ст3кп

Пропускная способность (кг/ч) АСТА П341 и П361 клапана предохранительного

DNхDN	15х15			20х20			25х25			32х32			40х40			50х50
G”	1/2”			3/4”			1”			1 1/4"			1 1/2"			2”
P	I	II	III	I	II	III	I	II	III	I	II	III	I	II	III	I	II	III
1	692	28	18	1478	60	39	2561	103	68	4195	169	111	5918	238	157	10243	413	272
2	978	43	28	2090	91	59	3622	157	102	5933	258	168	8369	364	236	14486	630	409
3	1198	57	37	2560	122	79	4435	212	137	7266	347	224	10250	489	316	17742	846	547
4	1383	72	46	2956	153	99	5122	266	171	8390	435	280	11835	614	396	20487	1063	685
5	1546	86	56	3304	185	119	5726	320	206	9381	524	337	13232	739	475	22905	1279	823
6	1694	101	65	3620	216	139	6272	374	240	10276	613	393	14495	864	555	25091	1496	960
7	1830	116	74	3910	247	158	6775	428	275	11099	701	450	15656	989	634	27101	1712	1098
8	1956	130	83	4180	278	178	7243	482	309	11866	790	506	16737	1114	714	28972	1929	1236
9	2075	145	93	4433	309	198	7682	536	343	12585	879	563	17753	1239	794	30730	2145	1374
10	2187	159	102	4673	341	218	8098	590	378	13266	967	619	18713	1364	873	32392	2362	1512
11	2294	174	111	4901	372	238	8493	645	412	13913	1056	675	19626	1489	953	33973	2578	1649
12	2396	189	121	5119	403	258	8871	699	447	14532	1145	732	20499	1614	1032	35484	2795	1787
13	2494	203	130	5328	434	278	9233	753	481	15126	1233	788	21336	1739	1112	36933	3011	1925
14	2588	218	139	5529	466	298	9582	807	516	15697	1322	845	22142	1865	1192	38327	3228	2063
15	2678	233	149	5723	497	317	9918	861	550	16248	1410	901	22919	1990	1271	39672	3444	2200
16	2766	247	158	5911	528	337	10243	915	585	16781	1499	958	23670	2115	1351	40973	3660	2338
17	2851	262	167	6093	559	357	10559	969	619	17297	1588	1014	24399	2240	1430	42234	3877	2476
18	2934	276	176	6270	591	377	10865	1023	653	17799	1676	1070	25106	2365	1510	43458	4093	2614
19	3015	291	186	6441	622	397	11162	1077	688	18286	1765	1127	25794	2490	1590	44649	4310	2752
20	3093	306	195	6609	653	417	11452	1132	722	18761	1854	1183	26464	2615	1669	45809	4526	2889

(1) P - давление начала открытия, бар; (2) Пропускная способность указана для рабочих сред: I - вода, кг/ч; II - воздух, кг/ч; III - пар, кг/ч.
