Описание АСТА Р15 Вентиль запорный сильфонный:
Вентили относятся к типу запорно-регулирующей трубопроводной арматуры и предназначены для перекрытия или регулирования потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных системах.Основные свойства АСТА Р15 Вентиль запорный сильфонный:
- седловое уплотнение металл по металлу;
- уплотнение по штоку комбинированное сильфонное из нержавеющей стали, не требующее периодического сервисного обслуживания.
В произвольном положении за исключением положения «штурвалом вниз». Направление потока должно совпадать со стрелкой на корпусе. Перед установкой вентиля внутренние полости системы, трубопровод должны быть очищены от грязи, песка, окалины и других посторонних частиц во избежание повреждения поверхности седла и диска, что может привести к нарушению герметичности вентиля.
Рабочая среда:
Вода, пар, воздух.
Подробнее о конструкции запорного вентиля и как он выглядит на чертеже, Вы сможете узнать в статье на нашем сайте. Об устройстве редукционного узла читайте тут.
Пример расшифровки типового обозначения:
| АСТА-Р15-015-16-01-300-Ф | |
|---|---|
| АСТА | товарный знак |
| Р15 | серия, вентиль запорный сильфонный |
| 015 | диаметр условный, DN |
| 15 | давление условное, PN |
| 01 | материал корпуса, чугун JL1040 (GG25) |
| 300 | максимальная температура, С |
| Ф | тип присоединения, фланцевое по EN 1092-2, ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа |
Технические характеристики АСТА Р15 Вентиль запорный сильфонный:
| Типоразмеры | DN15-300 | |
|---|---|---|
| Рабочая среда | Вода, пар, воздух | |
| Исполнения | Р15 - запорный | |
| Р15-РМ - запорно-регулирующий с мягким седлом | ||
| Номинальное давление, PN | 1,6 МПа | |
| Максимальная температура рабочей среды | 300 оС для версий Р15 | |
| 220 оС для версии Р15-РМ | ||
| Минимальная температура рабочей среды | -10 оС | |
| Номинальное давление, PN | 1,6 МПа | |
| Присоединение | Фланцевое согласно ГОСТ 33259-2015 | |

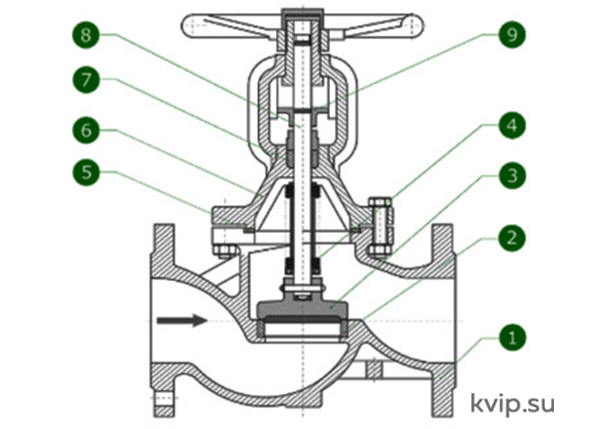

Спецификация материалов:
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Чугун JL1040 (GG25) |
| 2 | Уплотнение по седлу | Металл по металлу, сталь 20х13 |
| 3 | Диск | Сталь 20х13 |
| 4 | Сильфон | Нерж. сталь 08Х17Н13М2Т |
| 5 | Уплотнение по крышке корпуса | Графит |
| 6 | Крышка корпуса | Чугун JL1040 (GG25) |
| 7 | Болты, штифты | Сталь 12х13 |
| 8 | Шток | Сталь 12х13 |
| 9 | Крышка корпуса | Чугун JL1040 (GG25) |
| 10 | Штурвал | Штампованная сталь окрашенная |

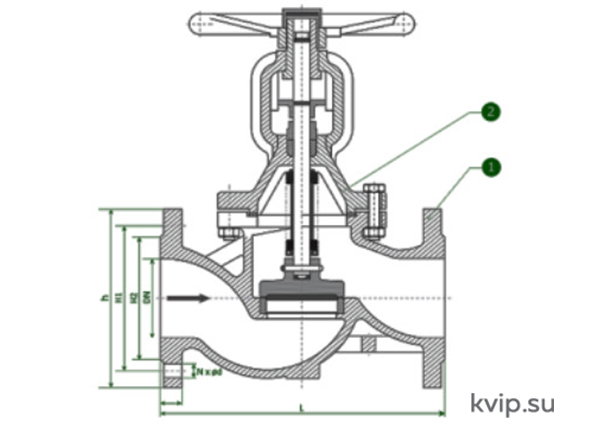

Массогабаритные характеристики:
| Условный диаметр, DN | L, мм | h, мм | H1, мм | H2, мм | N x d | Масса, кг |
|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 46 | 4х14 | 3,25 |
| 20 | 150 | 105 | 75 | 56 | 4х14 | 4,10 |
| 25 | 160 | 115 | 85 | 65 | 4х14 | 5,50 |
| 32 | 180 | 140 | 100 | 76 | 4х19 | 7,90 |
| 40 | 200 | 150 | 110 | 84 | 4х19 | 9,30 |
| 50 | 230 | 165 | 125 | 99 | 4х19 | 13,30 |
| 65 | 290 | 185 | 145 | 118 | 4х19 | 19,50 |
| 80 | 310 | 200 | 160 | 132 | 8х19 | 27,10 |
| 100 | 350 | 220 | 180 | 156 | 8х19 | 39,10 |
| 125 | 400 | 250 | 210 | 184 | 8х19 | 59,00 |
| 150 | 480 | 285 | 240 | 211 | 8х23 | 69,00 |
| 200 | 600 | 340 | 295 | 266 | 12х23 | 130,00 |
| 250 | 730 | 405 | 355 | 319 | 12х28 | 160,00 |
| 300 | 850 | 460 | 410 | 375 | 12х28 | 400,00 |
Зависимость температура-давление:
| Максимальная температура, оС | -15 | 120 | 150 | 180 | 200 | 230 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|
| Максимальное давление, бар | 16 | 16 | 14,4 | 13,4 | 12,8 | 11,8 | 11,2 | 9,6 |
