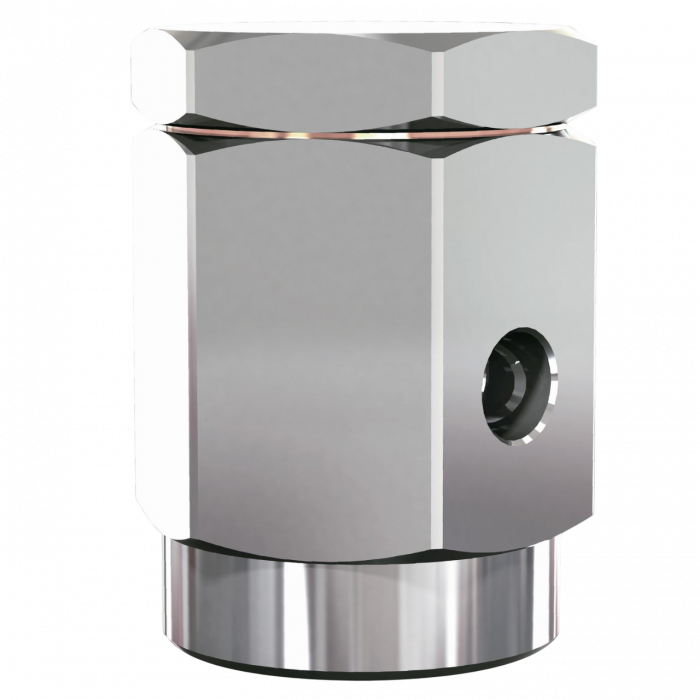

Описание
Прерыватель вакуума предназначен для защиты оборудования от образующегося в нем вакуума и возможного повреждения. Прерыватель вакуума устанавливается на баки, котлы, паровые рубашки, теплообменники, трубопроводы и другое оборудование, где в процессе эксплуатации может образоваться разряжение.

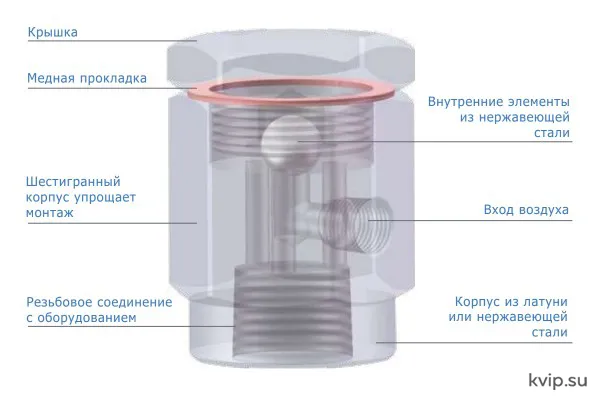

Принцип работы
Нормальная работа: шарик прижимается к седлу избыточным давлением, существующим в паровой или жидкостной системе.
Когда возникает вакуум: при возникновении вакуума шарик поднимается над седлом, позволяя воздуху поступать в систему и предотвращая возникновение разряжения.
Необходимый перепад для открытия составляет 4.6 мм рт. столба.
Технические данные
|
Среда |
Пар, воздух |
|
Номинальное давление |
2.5 МПа |
|
Максимальное рабочее давление |
2.1 МПа |
|
Максимальная допустимая температура |
425℃ |
Применение
Прерыватель вакуума может с успехом применяться для устранения разряжения в таком оборудовании, как:- Теплообменники
- Паровые рубашки
- Баки
- Стерилизаторы
- Котлы
- Паропроводы.
Достоинства
- Защита оборудования от повреждения вследствие возникновения вакуума.
- Небольшие габариты.
- Простая, надежная конструкция.
Размеры, мм
|
Moдель |
Соединение |
DN |
Номинальное давление |
Размеры |
Вес, кг |
||
|
A |
B |
C |
|||||
|
|
Резьба |
1/2” |
PN25 |
40 |
54 |
35 |
0.38 |
|
VBV |
Резьба |
3/4” |
PN25 |
52 |
65 |
46 |
0.7 |
