Технические характеристики
- Ход стержня обратной связи: 5-13 мм, 10-28мм
- Напряжение: 24 В пост. тока
- Потребляемая мощность: <5 Вт
- Управляющий сигнал: 0/4-20 мA, 0-5/10 В пост. тока
- Выходной сигнал: 0/4-20 мA, 0-5/10 В пост. тока
- Материал корпуса позиционера: PA6-GF30+PC
- Габаритные размеры:: Φ85x132
- Давление управления: 3-7 бар (44-102psi)
- Температура окр. среды: 0-60℃
- Степень пыле и влагозащиты: IP65
- Класс взрывозащиты: Ex nA IIC T4
- Присоединение к пневмоприводу: G1/4 или M26x1.5 также возможно спец. исполнение.
Преимущества
- Компактность
- Надёжность и точность в работе
- Большой LCD экран создаёт удобство в эксплуатации
- Стандартный электрический интерфейс обеспечивает простоту подключения
- Тонкая настройка и высокая степень защиты от помех
- Подпружиненный стержень обратной связи
- Различные типы присоединений клапана
Принцип работы
Позиционер, получая управляющий электрический сигнал от системы управления, преобразует его в пневматический, давление воздуха, и запорный элемент перемещаться, управляя потоком, проходящим через клапан.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Электрическое подключение
|
Port Labe |
Terminal # |
Description |
Signal type |
|
X1 |
1 |
Analog signal output + |
0/4-20mA or 0-5/10V |
|
2 |
Improper position alarm output |
High level |
|
|
3 |
Safe position trigger input |
High level |
|
|
4 |
Safe position trigger input |
High level |
|
|
5 |
Signal common GND |
GND |
|
|
X2 |
1 |
Power + |
+24V |
|
2 |
Power GND |
GND |
|
|
3 |
Set signal input + |
0/4-20mA or 0-5/1OV |
|
|
4 |
Set signal input to GND |
GND |
Пневматическое подключение
|
Port Label |
Description |
|
P |
Air input |
|
A1 |
Pilot port 1 |
|
A2 |
Pilot port 2 |
|
R |
Exhaust port |

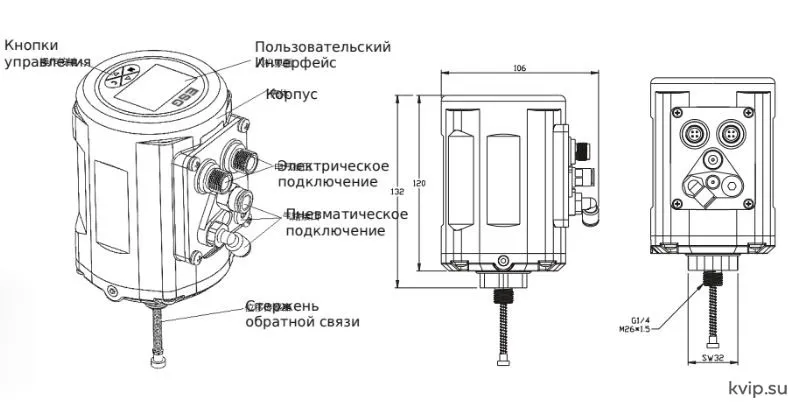

Разъёмы и порты
