АСТА Р13 трёхходовые регулирующие клапаны из латуни и чугуна

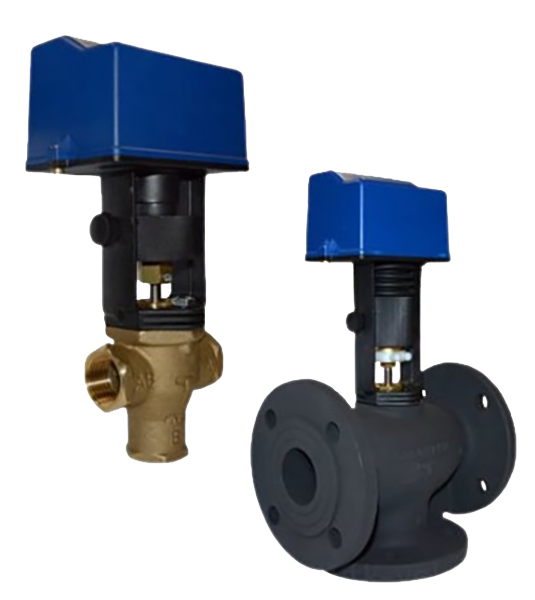

Описание АСТА Р13 трёхходового регулирующего клапана

АСТА Р13 – 3-х ходовой регулирующий клапан, предназначенный для смешивания двух потоков сред, устанавливается на байпасах в обвязках теплообменных аппаратов и других технологических системах различных отраслей промышленности. Подробнее о том, как подобрать типоразмер регулирующего клапана читайте в этой статье.

Рабочая среда АСТА Р13 трёхходового регулирующего клапана

Холодная, горячая или перегретая вода, сжатый воздух, другие среды совместимые с конструкцией клапана. Подробнее о принципе работы регулирующего клапана читайте в статье на нашем сайте.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?

Технические характеристики АСТА Р13 трёхходового регулирующего клапана

• Исполнения: Р13 – односедельный, смешивающий;
• Типоразмеры: чугун - DN15 – DN150; латунь - G1/2" – G2";
• Присоединение: чугун - фланцевое исполнение 1 по ГОСТ 12815–80; латунь - внутренняя резьба по ISO 228/1;
• Рекомендации по подбору: Не рекомендуется подбирать типоразмер клапана по диаметру трубопровода, используйте значение Kvs или консультируйтесь со специалистами;
• Давление условное: PN16;
• Температура окружающей среды: -10 °C ...+70 °C;
• Рабочая температура: чугун - от +5 °C до +150 °C (стандарт); латунь - от +5 °C до +160 °C (стандарт);
• Уплотнение по штоку: Нержавеющая сталь.

Регулирующая характеристика:

• чугун: Л – линейная (стандартно);
• латунь: А → AB Р – равнопроцентная; В → АВ Л – линейная.

Спецификация материалов АСТА Р13 трёхходового регулирующего клапана

Клапан из чугуна

Наименование	Материал
Корпус	Серый чугун
Плунжер	DN15-40 - углеродистая сталь; DN50-150 - латунь
Шток	Нержавеющая сталь

Клапан из латуни

Наименование	Материал
Корпус	Латунь
Плунжер	Латунь
Шток	Нержавеющая сталь

Основные свойства АСТА Р13 трёхходового регулирующего клапана

Клапан регулирующий, смешивающий. Клапаны могут комплектоваться:

• электрическими приводами с 3-х позиционным или аналоговым управляющими сигналами 4…20 мА (0–10В).
• пневматическими приводами: нормально-закрытыми или нормально-открытыми.

Доступна установка электро-пневматических позиционеров со стандартным управлением 4…20 мА, а так же с дополнительными опциями по запросу:

• чугун - обратная связь, протокол HART, PROFIBUS, взрывозащитой и др.;
• латунь - ручной дублер, обратная связь, протокол HART, PROFIBUS, взрывозащита и др.

Переустановка привода не требует демонтажа клапана с трубопровода.

Ход штока АСТА Р13 трёхходового регулирующего клапана

Клапан из чугуна

DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
15						30

Клапан из латуни

DN15	DN20	DN25	DN32	DN40	DN50
15

Условная пропускная способность АСТА Р13 трёхходового регулирующего клапана, Kvs, м3/ч

Клапан из чугуна

DN	15	20	25	32	40	50	65	80	100	125	150
Kvs, м3/ч	4	6,3	10	16	25	40	63	100	160	250	360

Клапан из латуни

DN	15	20	25	32	40	50
Kvs, м3/ч	3	6	9	14	19	25

Габаритные размеры АСТА Р13 трёхходового регулирующего клапана

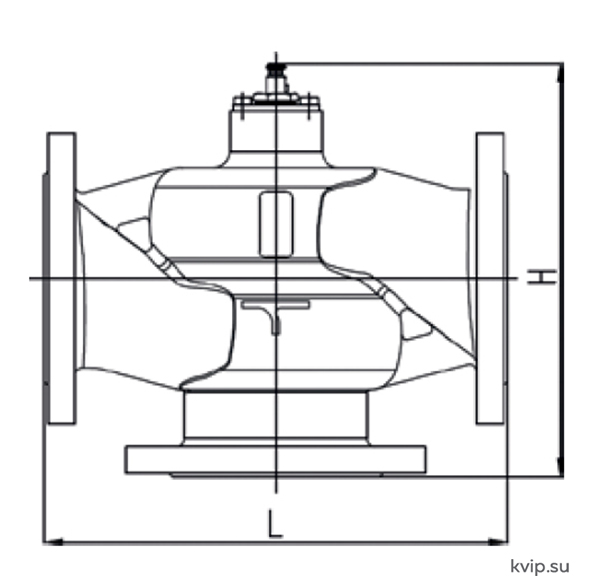

АСТА Р13 из чугуна

DN	15	20	25	32	40	50	65	80	100	125	150
L,мм	130	150	160	180	200	230	291	312	350	400	480
H,мм	96,5	135	113,5	134,5	156,5	186	241	261	313	373	433

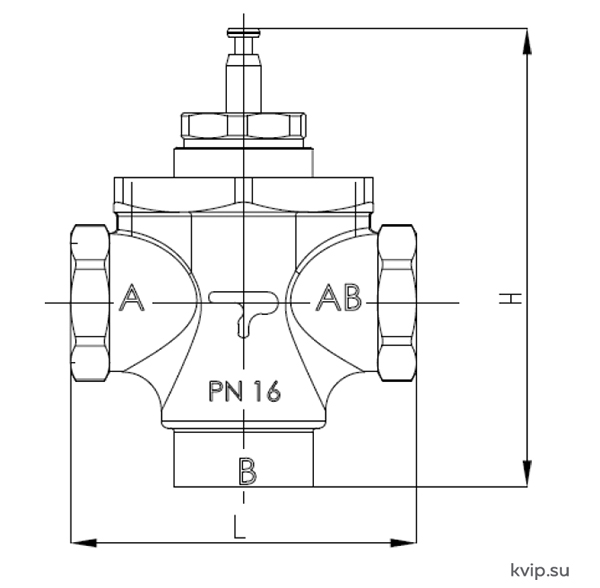

АСТА Р13 из латуни

DN	15	20	25	32	40	50
Присоединение	G1/2"	G3/4"	G1"	G1 1/4"	G1 1/2"	G2"
L,мм	80	80	90	110	110	150
H,мм	155	155	160	165	165	185
