Описание АСТА Р223 ТЕРМОКОМПАКТ DN15-200 PN25 Клапанов регулирующих из высокопрочного чугуна

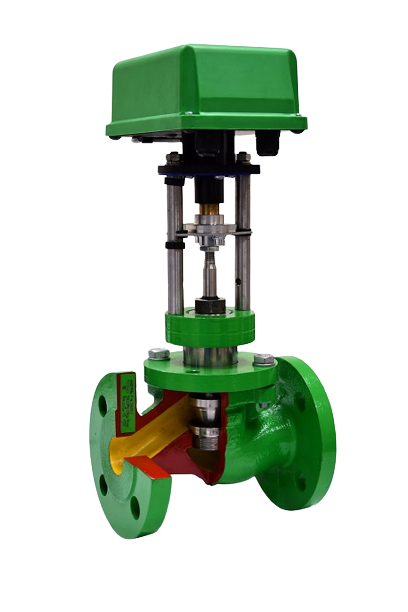

АСТА Р223 ТЕРМОКОМПАКТ – односедельный двухходовой регулирующий клапан облегченной конструкции, управляемый электрическим приводом, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. О видах клапанов можно прочитать в нашей статье.
Новая линейка клапанов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение). О том, как выбрать типоразмер клапана, читайте тут.
Особенности АСТА Р223 ТЕРМОКОМПАКТ DN15-200 PN25 Клапанов регулирующих из высокопрочного чугуна
- Компактные размеры клапана;
- Компенсация давления на больших диаметрах;
- Мягкое уплотнение затвора;
- Упрощенная конструкция сальникового узла.
| Номинальный диаметр DN | 15-200 | |
|---|---|---|
| Условное давление PN | 25 бар | |
| Температура рабочей среды | От -30 °С до 150 °С | |
| Рабочая среда | Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана | |
| Характеристика регулирования | Линейная / равнопроцентная | |
| Диапазон регулирования | 30:1 | |
| Пропускная способность клапана, Kvs | 0,1–630 м3/ч | |
| Компенсация давления | Неразгруженный по давлению (DN 15–50) | |
| Разгруженный по давлению (DN 65–200) | ||
| Класс герметичности | IV класс по ГОСТ 9544-2015 (уплотнение по затвору "металл-металл" | |
| VI класс по ГОСТ 9544-2015 (уплотнение по затвору PTFE) | ||
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В | |
| Климатическое исполнение | У 3.1 по ГОСТ 15150-69 | |
| Тип управления | ЭПР (230V AC, трёхпозиционный сигнал, без обратной связи) | |
| ЭПА (230V AC, аналоговый сигнал 4–20мА/0–10В, обратная связь 4–20мА) | ||
Примечание: другие исполнения электропривода по запросу.
| DN | Kvs, м3/ч | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,1 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 80 | 125 | 160 | 200 | 250 | 400 | 630 | |
| Ход штока, мм | |||||||||||||||||||||
| 15 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 20 | – | – | – | – | – | – | 20 | 20 | 20 | – | – | – | – | – | – | – | – | – | – | – | – |
| 25 | – | – | – | – | – | – | 20 | 20 | 20 | 20 | – | – | – | – | – | – | – | – | – | – | – |
| 32 | – | – | – | – | – | – | 20 | 20 | 20 | 20 | 20 | – | – | – | – | – | – | – | – | – | – |
| 40 | – | – | – | – | – | – | – | – | 20 | 20 | 20 | 20 | – | – | – | – | – | – | – | – | – |
| 50 | – | – | – | – | – | – | – | – | – | 20 | 20 | 20 | 20 | – | – | – | – | – | – | – | – |
| 65 | – | – | – | – | – | – | – | – | – | – | – | – | 30 | 30 | – | – | – | – | – | – | – |
| 80 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 30 | 30 | – | – | – | – | – |
| 100 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 30 | 30 | – | – | – | – |
| 125 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 50 | 50 | – | – |
| 150 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 50 | 50 | – |
| 200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 75 | 75 |
| Усилие привода, кН | DN | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 0,7 | 20 | 11 | – | – | – | – | – | – | – | – | – | – |
| 1,6 | – | 25 | 16 | 10 | 6 | – | – | – | – | – | – | – |
| 2,7 | – | – | 25 | 17 | 11 | 7 | 12 | – | – | – | – | – |
| 4 | – | – | – | 25 | 16 | 10 | 20 | 11 | 8 | – | – | – |
| 10 | – | – | – | – | – | – | – | – | – | 16 | 11 | 7 |
| 14 | – | – | – | – | – | – | – | – | – | – | 16 | 11 |
| 25 | – | – | – | – | – | – | – | – | – | – | – | 23 |
| Усилие привода, кН | DN | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 0,7 | 25 | 18 | 11 | 7 | 4 | 3 | – | – | – | – | – | – |
| 1,6 | – | 25 | 25 | 16 | 10 | 7 | 10 | 6 | – | – | – | – |
| 2,7 | – | – | 25 | 25 | 17 | 11 | 16 | 10 | 8 | – | – | – |
| 4 | – | – | – | – | 25 | 16 | 25 | 15 | 11 | 8 | 6 | – |
| 10 | – | – | – | – | – | – | – | – | – | 20 | 14 | 10 |
| 14 | – | – | – | – | – | – | – | – | – | – | 19 | 15 |
| 25 | – | – | – | – | – | – | – | – | – | – | – | 25 |
Примечание: приводы на другие усилия могут быть предоставлены по запросу.

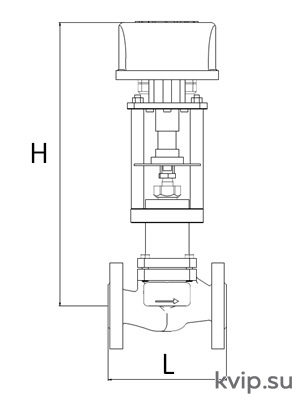

| DN | L, мм | H, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| ЭПР / ЭПА | ||||||
| 0,7кН | 1,6кН | 2,7кН | 4,0кН | |||
| 15 | 130 | 305 | — | — | — | 3,2 |
| 20 | 150 | 305 | 305 | — | — | 3,8 |
| 25 | 160 | 305 | 305 | 305 | — | 4,5 |
| 32 | 180 | 305 | 305 | 305 | 418 | 6,9 |
| 40 | 200 | 317 | 317 | 317 | 430 | 9,6 |
| 50 | 230 | 323 | 323 | 323 | 436 | 11,9 |
| 65 | 290 | — | 353 | 353 | 466 | 21 |
| 80 | 310 | — | 383 | 383 | 496 | 28 |
| 100 | 350 | — | — | 418 | 531 | 40 |
| 125 | 400 | — | — | — | 518 | 55 |
| 150 | 480 | — | — | — | 538 | 75 |
| 200 | 600 | — | — | — | — | 125 |
Примечание: высота H для клапанов с приводами усилием больше 4,0 кН по запросу.

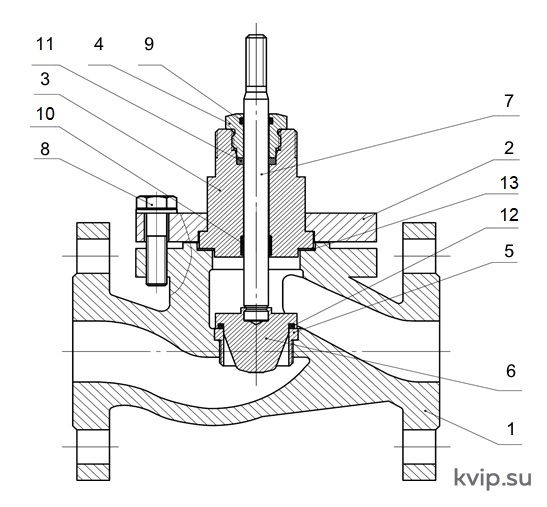

| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Высокопрочный чугун ВЧ 40 |
| 2 | Крышка | Сталь 20 |
| 3 | Втулка сальника | Сталь 20 |
| 4 | Букса сальника | Сталь 20Х13 |
| 5 | Седло | Сталь 12Х18Н10Т |
| 6 | Плунжер со штоком | Сталь 12Х18Н10Т |
| 7 | Шток | Сталь 20Х13 |
| 8 | Болт, шайба | Углеродистая сталь, оцинковка |
| 9 | Грязесъемник | EPDM |
| 10 | Направляющая | PTFE/Графит |
| 11 | Сальник | EPDM + PTFE/Графит |
| 12 | Уплотнение затвора* | PTFE/Графит |
| 13 | Прокладка | Графлекс |
* – при исполнении клапана с уплотнением по затвору «металл-металл» поз. 12 отсутствует
| Маркировка клапана | АСТА | Р | - | 2 | 2 | 3 | - | с | е | - | 1 | - | VI | DN | 50 | PN | 25 | Т | 150 | Kvs | 40 | Л |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Марка клапана | АСТА | |||||||||||||||||||||
| Тип клапана | ||||||||||||||||||||||
| Седельный | Р | |||||||||||||||||||||
| Тип конструкции | ||||||||||||||||||||||
| ТЕРМОКОМПАКТ 2-х ходовой | 2 | |||||||||||||||||||||
| Материал корпуса | ||||||||||||||||||||||
| Высокопрочный чугун (PN25) | 2 | |||||||||||||||||||||
| Тип присоединения | ||||||||||||||||||||||
| Фланцевый (нестандартное исп. уплотнительной поверхности) не указывать для исп. В | 3 | |||||||||||||||||||||
| Уплотнение штока | ||||||||||||||||||||||
| Сальник | - | с | ||||||||||||||||||||
| Уплотнение затвора | ||||||||||||||||||||||
| EPDM | е | |||||||||||||||||||||
| PTFE | Ф | |||||||||||||||||||||
| «металл-металл» | м | |||||||||||||||||||||
| Тип затвора | ||||||||||||||||||||||
| Неразгруженный по давлению | - | 1 | ||||||||||||||||||||
| Разгруженный подавлению | - | 2 | ||||||||||||||||||||
| Класс герметичности затвора | ||||||||||||||||||||||
| IV | IV | |||||||||||||||||||||
| VI | VI | |||||||||||||||||||||
| Условный диаметр, DN | ... | |||||||||||||||||||||
| Условное давление, PN | ... | |||||||||||||||||||||
| Максимальная температура рабочей среды,Ттах, °C | ... | |||||||||||||||||||||
| Пропускная способность, Kvs, м5/ч | ... | |||||||||||||||||||||
| Пропускная характеристика | ||||||||||||||||||||||
| Линейная | л | |||||||||||||||||||||
| Равнопроцентная | р | |||||||||||||||||||||
