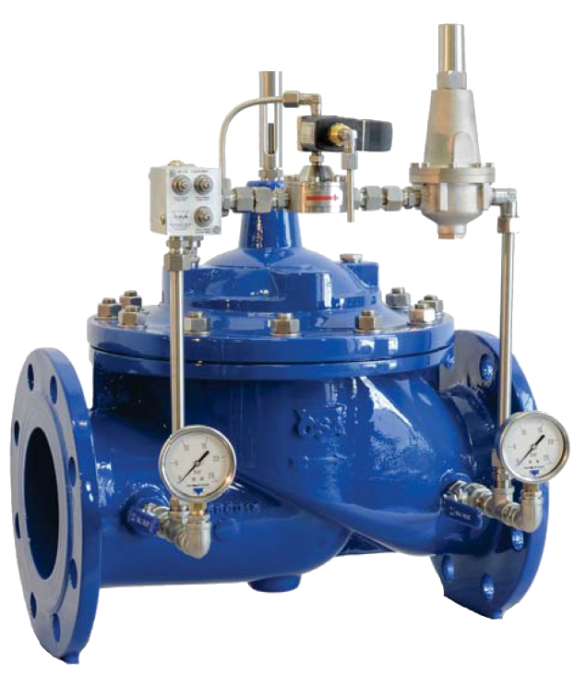

Описание АСТА серии Р02/04 Редукционного клапана с управляемым соленоидом
Регулирующий клапан АСТА серии Р02/04 выполняет функции редукционного и стабилизирующего клапанов независимо от колебаний разбора и скачков давления на входе в клапан. Благодаря присутствию в обвязке соленоида, основной клапан может быть полностью открыт или закрыт, используя внешний сигнал. При превышении установленного выходного давления, клапан герметично закрывается и не допускает протечек даже в случае отсутствия разбора.
|
DN (мм) |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
E (мм) |
Масса (кг) |
|---|---|---|---|---|---|---|
|
40 |
230 | 162 | 83 | 233 | 30 | 18 |
| 50 | 230 | 162 | 83 | 233 | 30 | 18 |
| 65 | 290 | 194 | 93 | 255 | 30 | 23,5 |
| 80 | 310 | 218 | 100 | 274 | 30 | 28 |
| 100 | 350 | 260 | 118 | 316 | 30 | 39 |
| 125 | 400 | 304 | 135 | 383 | 30 | 47 |
| 150 | 480 | 370 | 150 | 431 | 30 | 84 |
| 200 | 600 | 454 | 180 | 523 | 30 | 138 |
| 250 | 730 | 570 | 213 | 620 | 40 | 264 |
| 300 | 850 | 710 | 242 | 670 | 40 | 405 |
| 400 | 1100 | 895 | 310 | 870 | 40 | 960 |
Типоразмер Е указан только для тех исполнений, в которых этот дополнительный фланец используется. Подробнее о том, как правильно выбрать регулятор давления пара, читайте в статье на нашем сайте.
Технические данные АСТА серии Р02/04 Редукционного клапана с управляемым соленоидом
| Типоразмеры | DN40–1200 |
|---|---|
| Номинальное давление | PN16 |
| Рабочая среда | Вода и другие жидкости, совместимые с материалами конструкции |
| Минимальное рабочее давление | 0,7 бар |
| Максимальное рабочее давление | 40 бар |
| Максимальная температура рабочей среды | 70 °C |
| Минимальная температура рабочей среды | -10 °C |
| Присоединение | Фланцевое по ГОСТ 33259-2015 |
| Установка |
Любая, предпочтительнее горизонтальная |

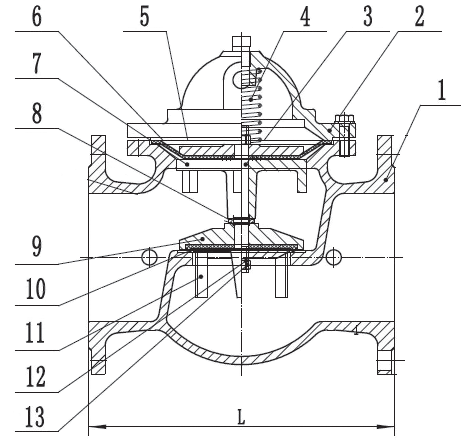

Спецификация материалов АСТА серии Р02/04 Редукционного клапана с управляемым соленоидом
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | GJS 450–10 |
| 2 | Крышка | GJS 450–10 |
| 3 | Шток | Оцинкованная сталь |
| 4 | Пружина | Оцинкованная сталь |
| 5 | Мембранная плита | Оцинкованная сталь |
| 6 | Мембрана | NBR |
| 7 | Верхняя направляющая плита | Оцинкованная сталь |
| 8 | Шайба | Оцинкованная сталь |
| 9 | Плунжер | Оцинкованная сталь |
| 10 | Прокладка | 30% Нитрил-каучук |
| 11 | Нижняя направляющая плита | Чугун с эпоксидным покрытием |
| 12 | Шайба | Оцинкованная сталь |
| 13 | Гайка |
Оцинкованная сталь |
