АСТА Р02/08(ОК) Регулятор подпора с защитой от противотока

Описание АСТА Р02/08(ОК) Регулятора подпора с защитой от противотока

АСТА Р02 – это клапаны, управляемые энергией рабочей среды, которая подается на небольшой управляющий клапан, называемый пилотом, гидравлически связанный с основным клапаном. Клапаны используются в различных отраслях промышленности и имеют широкий спектр применений в зависимости от типа управляющего пилота: регулятор давления «после себя», регулятор давления «до себя», запорный клапан с электромагнитным управлением, регулятор расхода или уровня воды. Подробнее о том, кто из Российских производителей способен заменить Danfoss, читайте в статье на нашем сайте.

Преимущества АСТА Р02/08(ОК) Регулятора подпора с защитой от противотока

• Корпус клапана выполнен из высокопрочного чугуна и имеет полнопроходную конструкцию;
• Клапан спроектирован для уменьшения сопротивления потока рабочей среды, риска турбулентности и шумов в процессе работы;
• Встроенный самопромывной фильтр в пилотной обвязке;
• Полная герметичность обеспечивается благодаря плунжеру из оцинкованной стали и мягкому седловому уплотнению;
• Внутренние компоненты изготовлены из оцинкованной стали;
• Элементы клапана и обвязки имеют свободный доступ для обслуживания и не требуют демонтажа с трубопровода;
• Благодаря большому объему камеры клапан может работать на больших перепадах давления.

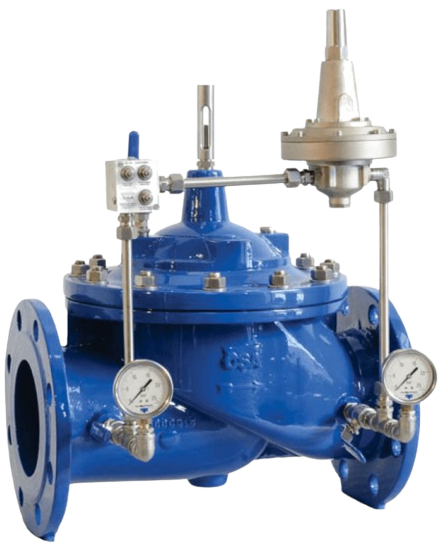

Высокоточный регулятор подпора АСТА серии Р02/08 автоматически поддерживает уровень жидкости в башне или резервуаре независимо от колебаний входного давления, с точностью до нескольких сантиметров водяного столба. Данный клапан обеспечит плавное регулирование и отсутствие гидроударов, так как клапан будет отрабатывать синхронно с разбором. Ознакомиться с видами регуляторов давления и принципами их работы, Вы сможете в нашей статье.

Наиболее используемые конфигурации:

1. АСТА Р02/03(08) – перепускной клапан с функцией поддержания подпора;
2. АСТА Р02/08(ОК) – регулятор подпора с защитой от противотока;
3. АСТА Р02/08(04) – регулятор подпора с дополнительно установленным в обвязке соленоидным клапаном.

Основные свойства АСТА Р02/08(ОК) Регулятора подпора с защитой от противотока

ТЕХНИЧЕСКИЕ ДАННЫЕ

Типоразмеры	DN40–1200
Номинальное давление	PN16
Рабочая среда	Вода и другие жидкости, совместимые с материалами конструкции
Минимальное рабочее давление	0,7 бар
Максимальное рабочее давление	40 бар
Максимальная температура рабочей среды	70 °C
Минимальная температура рабочей среды	-10 °C
Присоединение	Фланцевое по ГОСТ 33259-2015
Установка	Любая, предпочтительнее горизонтальная
Отношение входного давления к выходному в редукционном исполнении	3:1 (стандарт), другое по запросу

Весогабаритные характеристики АСТА Р02/08(ОК) Регулятора подпора с защитой от противотока

DN	A, мм	B, мм	C, мм	D, мм	Вес, кг
40/50	204	138	83	147	18
65	218	151	93	147	23,5
80	242	163	100	191	28
100	294	208	110	214	39
125	332	238	125	229	47
150	355	257	142,5	238,5	84
200	458	316	170	320	138
250	583	398	201	343	264
300	725	540	233	657	370
350	725	540	270	685	385
400	990	740	305	873	830
500	1250	870	365	920	882
600	1450	870	365	920	922

Габаритные размеры клапана выше DN600 предоставляются по запросу.

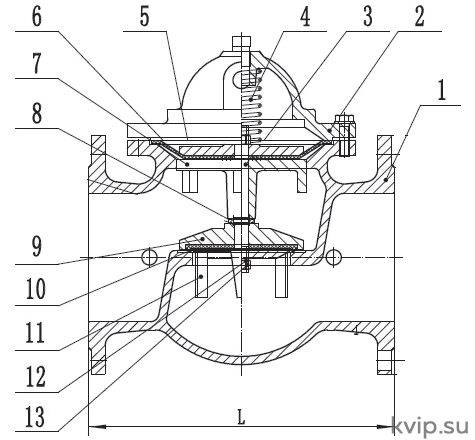

Спецификация материалов АСТА Р02/08(ОК) Регулятора подпора с защитой от противотока

№	Наименование	Материал
1	Корпус	GJS 450–10
2	Крышка	GJS 450–10
3	Шток	Оцинкованная сталь
4	Пружина	Оцинкованная сталь
5	Мембранная плита	Оцинкованная сталь
6	Мембрана	NBR
7	Верхняя направляющая плита	Оцинкованная сталь
8	Шайба	Оцинкованная сталь
9	Плунжер	Оцинкованная сталь
10	Прокладка	30% Нитрил-каучук
11	Нижняя направляющая плита	Чугун с эпоксидным покрытием
12	Шайба	Оцинкованная сталь
13	Гайка	Оцинкованная сталь

Примечание: по запросу возможно исполнение с использованием других материалов
