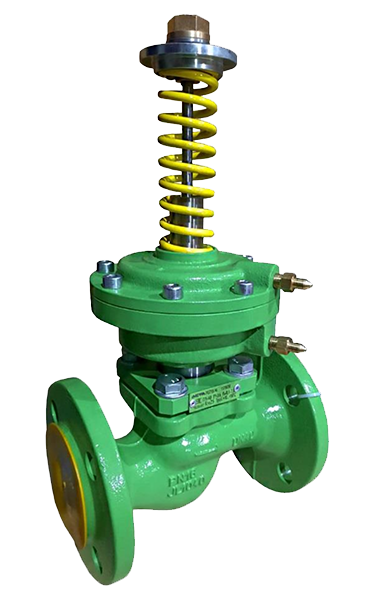

Описание и область применения АСТА Д213 ТЕРМОКОМПАКТ регулятора давления «до себя»
АСТА Д233 ТЕРМОКОМПАКТ – односедельный перепускной клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды на входе в регулятор, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.Новая линейка регуляторов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Особенности конструкции АСТА Д213 ТЕРМОКОМПАКТ регулятора давления «до себя»
- компактные размеры регулятора;
- компенсация давления;
- мягкое уплотнение затвора;
- нестандартные значения Kvs;
- широкий диапазон давления настройки.
Технические характеристики АСТА Д213 ТЕРМОКОМПАКТ регулятора давления «до себя»
| Номинальный диаметр DN | 15-200 | |
| Условное давление PN | 16 бар | |
| Температура рабочей среды | От -10 °С до 150 °С | |
| Рабочая среда | Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана | |
| Пропускная способность клапана, Kvs | 1,0–630 м3/ч | |
| Положение безопасности | Нормально-закрытое | |
| Компенсация давления | Разгруженный по давлению | |
| Класс герметичности | II по ГОСТ 9544-2015 | |
| Зона пропорциональности Xp | Не более 16% от верхнего предела настройки | |
| Отбор импульса рабочей среды | Внешний | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В | |
| Климатическое исполнение | УХЛ 4 по ГОСТ 15150-69 | |
Пропускные способности АСТА Д213 ТЕРМОКОМПАКТ регулятора давления «до себя»
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kvs, м3/ч | 4,0 | 6,3 | 10 | 16 | 25 | 32 | 50 | 80 | 125 | 160 | 280 | 630 |
| 2,5 | 4,0 | 8,0 | 12,5 | 20 | 25 | 40 | 63 | 100 | 125 | 250 | 450 | |
| 1,6 | 3,2 | 6,3 | 10 | 16 | 16 | 32 | 40 | 63 | 100 | 200 | 360 | |
| 1,0 | 2,5 | 4,0 | 6,3 | 10 | 25 | 32 | 160 | 250 | ||||
| Коэффициент начала кавитации Z | 0,65 | 0,6 | 0,55 | 0,55 | 0,45 | 0,4 | 0,4 | 0,35 | 0,35 | 0,35 | 0,3 | 0,2 |

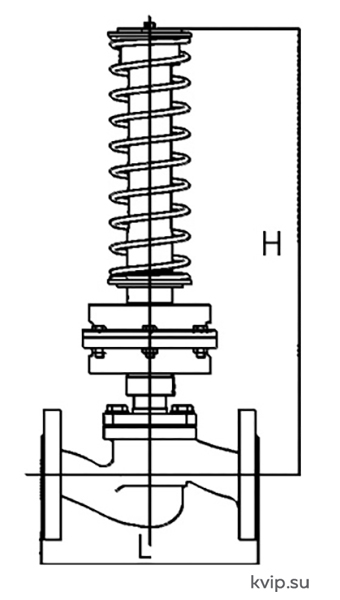

Массогабаритные характеристики АСТА Д213 ТЕРМОКОМПАКТ регулятора давления «до себя»
| DN | L, мм | H, мм | Масса, кг |
| 15 | 130 | 465 | 9 |
| 20 | 150 | 470 | 10 |
| 25 | 160 | 475 | 11 |
| 32 | 180 | 490 | 12 |
| 40 | 200 | 495 | 14 |
| 50 | 230 | 510 | 16 |
| 65 | 290 | 530 | 21 |
| 80 | 310 | 550 | 26 |
| 100 | 350 | 600 | 40 |
| 125 | 400 | 860 | 65 |
| 150 | 480 | 900 | 87 |
| 200 | 600 | 1350 | 190 |

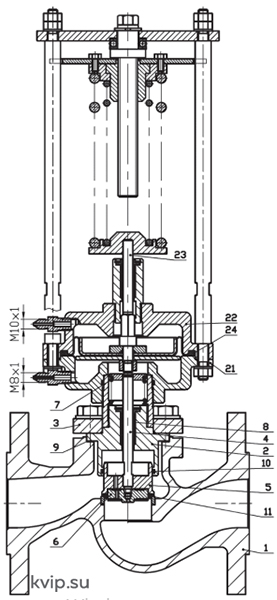

Спецификация материалов АСТА Д213 ТЕРМОКОМПАКТ регулятора давления «до себя»
| № | Наименование | Материал |
| 1 | Корпус | СЧ 20 |
| 2 | Крышка | Сталь 40Х13 / Сталь 20* |
| 3 | Седло | Сталь 40Х13 |
| 4 | Шток нижний | Сталь 40Х13 |
| 5 | Поршень | Сталь 40Х13 |
| 6 | Плунжер | Сталь 40Х13 |
| 7 | Пружина | Сталь 40Х13 |
| 8 | Узел уплотнения штока | EPDM / NBR |
| 9 | Прокладка крышки корпуса | Графит |
| 10 | Уплотнение разгрузочной камеры | EPDM / NBR |
| 11 | Уплотнение седла | EPDM / NBR (DN15 – 100) |
| 21 | Нижняя крышка (S = 56,8 см2) | СЧ 20 / Сталь 40Х* |
| 21 | Нижняя крышка (S = 33,2 см2) | Сталь 40Х |
| 22 | Верхняя крышка (S = 56,8 см2) | СЧ 20 / Сталь 40Х* |
| 22 | Верхняя крышка (S = 33,2 см2) | Сталь 40Х |
| 23 | Шток верхний | Сталь 40Х13 |
| 24 | Мембрана | EPDM / NBR |
