Принцип работы

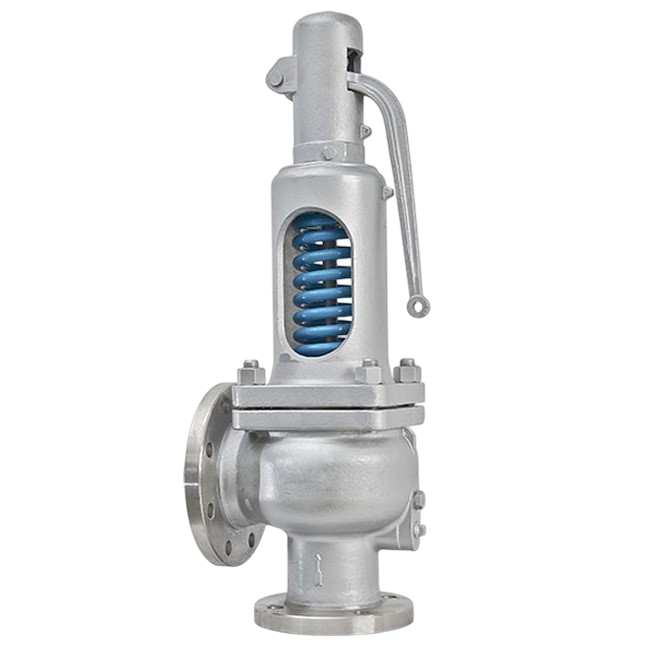

SV901, SV902, SV911 и SV912 представляют собой предохранительные клапаны полного подъёма для использования на насыщенном и перегретом паре, а также различных газах.Корпуса клапанов выполнены из углеродистой или нержавеющей стали.

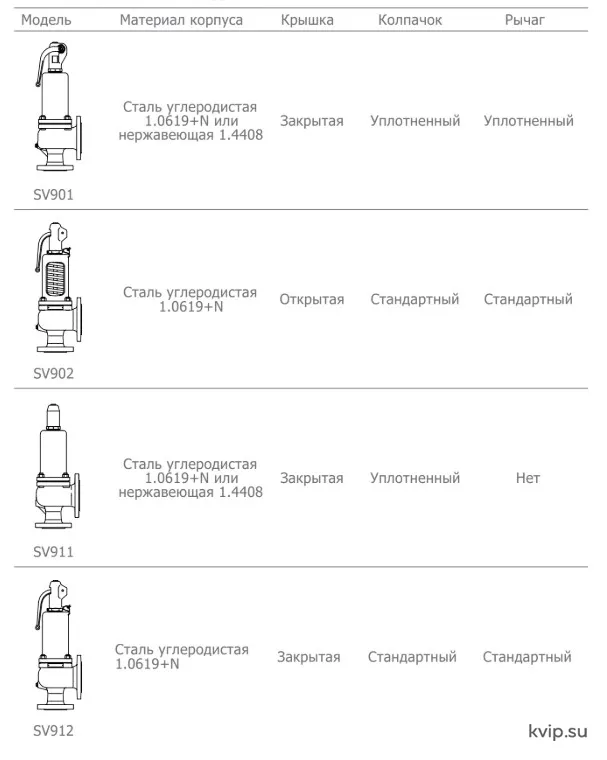

Поставляемые модели
Стандартная спецификация
|
Модель |
Фланцы (вход/выход) |
Материал корпуса |
DN (вход/выход) |
Рабочая температура |
|
SV901/SV902/ SV911/SV912 |
PN40/PN16 |
Сталь углеродистая 1.0619 |
DN20/32 - DN150/250 |
от -10°С до +450°С |
|
SV901/SV911 |
PN40/PN16 |
Сталь нержавеющая 1.4408 |
DN20/32 - DN100/150 |
от -60°С до +400°С |
|
DN (вход/выход) |
20/32 |
25/40 |
32/50 |
40/65 |
50/80 |
65/100 |
80/125 |
100/150 |
125/200 |
150/250 |
|
Диаметр седла do (мм) |
18 |
22 |
29 |
36 |
45 |
58 |
72 |
80 |
100 |
125 |
|
Площадь проходного сечения Ао (мм2) |
254 |
398 |
661 |
1018 |
1590 |
2688 |
4072 |
6362 |
8825 |
12266 |
|
Вес (кг) |
8.5 |
10 |
14 |
20 |
28 |
40 |
53 |
80 |
125 |
165 |

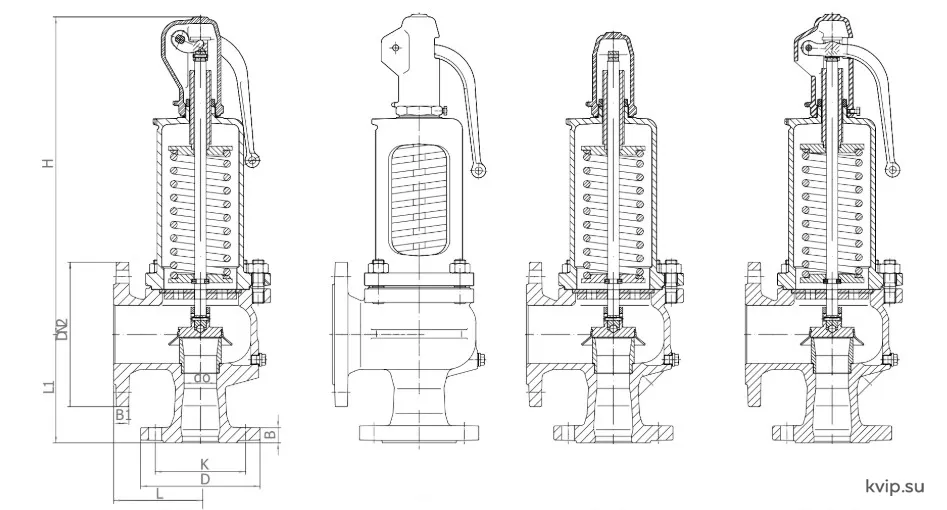

Основные габаритные размеры, мм
|
DN |
20/32 |
25/40 |
32/50 |
40/65 |
50/80 |
65/100 |
80/125 |
100/150 |
125/200 |
150/250 |
||
|
DN |
PN16 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
|
|
PN40 |
235 |
220 |
300 |
|||||||||
|
K |
PN16 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
|
PN40 |
190 |
220 |
250 |
|||||||||
|
B |
20 |
20 |
20 |
21 |
22 |
24 |
26 |
28 |
31 |
34 |
||
|
K |
PN16 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
|
|
K1 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
||
|
B1 |
19 |
19 |
20 |
20 |
20 |
20 |
22 |
22 |
27 |
29 |
||
|
L |
85 |
100 |
110 |
115 |
120 |
140 |
160 |
180 |
200 |
285 |
||
|
L1 |
95 |
105 |
115 |
140 |
150 |
170 |
195 |
220 |
250 |
285 |
||
|
H |
298 |
311 |
315 |
355 |
405 |
555 |
580 |
690 |
845 |
890 |
||
|
Денаж (с пробкой) |
G3/8" |
G1/2" |
||||||||||
Пропускная способность клапанов SV900 по пару, в кг/ч (при давлении полного открытия 10%)
|
DN |
15/25 |
20/32 |
25/40 |
32/50 |
40/65 |
50/80 |
65/100 |
80/125 |
100/150 |
125/200 |
150/250 |
200/300 |
250/350 |
||
|
Уставка |
Насыщенный пар (кг/ч) |
||||||||||||||
|
Максимальное давление настройки для клапанов с корпусами из нержавеющей стали |
0,2 |
(бар) |
42 |
81 |
126 |
210 |
324 |
506 |
855 |
1295 |
2024 |
2510 |
3490 |
6937 |
8931 |
|
0,4 |
(бар) |
60 |
120 |
185 |
307 |
473 |
739 |
1250 |
1890 |
2960 |
3630 |
5050 |
9694 |
12615 |
|
|
0,5 |
(бар) |
67 |
132 |
207 |
344 |
529 |
827 |
1400 |
2120 |
3310 |
4070 |
5660 |
10859 |
14204 |
|
|
0,6 |
(бар) |
74 |
147 |
230 |
383 |
590 |
923 |
1560 |
2360 |
3690 |
4470 |
6220 |
11934 |
15698 |
|
|
0,8 |
(бар) |
87 |
174 |
272 |
453 |
698 |
1090 |
1840 |
2790 |
4360 |
5240 |
7280 |
13901 |
18492 |
|
|
1 |
(бар) |
100 |
203 |
317 |
526 |
811 |
1270 |
2140 |
3245 |
5070 |
6030 |
8385 |
15868 |
21306 |
|
|
1,5 |
(бар) |
133 |
272 |
425 |
707 |
1090 |
1700 |
2875 |
4355 |
6800 |
8050 |
11200 |
20739 |
28637 |
|
|
2 |
(бар) |
164 |
305 |
477 |
792 |
1220 |
1900 |
3220 |
4880 |
7625 |
10125 |
14080 |
25647 |
36333 |
|
|
2,5 |
(бар) |
194 |
366 |
572 |
950 |
1460 |
2285 |
3865 |
5855 |
9145 |
11990 |
16660 |
30689 |
43601 |
|
|
3 |
(бар) |
224 |
424 |
662 |
1100 |
1695 |
2645 |
4475 |
6775 |
10600 |
13880 |
19300 |
35874 |
50185 |
|
|
4 |
(бар) |
280 |
535 |
837 |
1390 |
2141 |
3350 |
5650 |
8570 |
13400 |
17550 |
24400 |
45676 |
62689 |
|
|
5 |
(бар) |
335 |
640 |
1000 |
1665 |
2565 |
4000 |
6769 |
10260 |
16000 |
21000 |
29250 |
54723 |
75043 |
|
|
6 |
(бар) |
390 |
745 |
1165 |
1940 |
2990 |
4665 |
7890 |
11950 |
18650 |
24500 |
34050 |
63698 |
87350 |
|
|
7 |
(бар) |
445 |
850 |
1330 |
2209 |
3400 |
5320 |
9000 |
13600 |
21300 |
27900 |
38800 |
72658 |
99638 |
|
|
8 |
(бар) |
500 |
957 |
1495 |
2485 |
3820 |
5980 |
10100 |
15300 |
23900 |
31350 |
43600 |
81599 |
111898 |
|
|
9 |
(бар) |
554 |
1060 |
1660 |
2755 |
4245 |
6630 |
11200 |
16950 |
26500 |
34800 |
48400 |
90525 |
124139 |
|
|
10 |
(бар) |
609 |
1165 |
1820 |
3025 |
4665 |
7290 |
12300 |
18650 |
29150 |
38250 |
53200 |
99452 |
136381 |
|
|
11 |
(бар) |
664 |
1270 |
1985 |
3300 |
5080 |
7935 |
13400 |
20300 |
31750 |
41600 |
58000 |
108370 |
148610 |
|
|
12 |
(бар) |
718 |
1375 |
2150 |
3570 |
5500 |
8590 |
14500 |
22000 |
34350 |
45100 |
62700 |
117282 |
160831 |
|
|
13 |
(бар) |
773 |
1480 |
2310 |
3840 |
5920 |
9250 |
15600 |
23650 |
37000 |
48500 |
67500 |
126197 |
173057 |
|
|
14 |
(бар) |
827 |
1580 |
2475 |
4110 |
6340 |
9900 |
16700 |
25350 |
39600 |
52000 |
72300 |
135113 |
185284 |
|
|
15 |
(бар) |
882 |
1690 |
2640 |
4385 |
6760 |
10550 |
17800 |
27000 |
42200 |
55400 |
77000 |
144035 |
197518 |
|
|
16 |
(бар) |
936 |
1790 |
2800 |
4655 |
7170 |
11200 |
18950 |
28700 |
44800 |
58800 |
81800 |
152960 |
209758 |
|
|
17 |
(бар) |
991 |
1900 |
2965 |
4930 |
7590 |
11850 |
20050 |
30350 |
47400 |
62200 |
86600 |
161889 |
222002 |
|
|
18 |
(бар) |
1046 |
2000 |
3130 |
5200 |
8010 |
12500 |
21150 |
32050 |
50100 |
65700 |
91400 |
170826 |
234257 |
|
|
19 |
(бар) |
1101 |
2100 |
3295 |
5470 |
8430 |
13150 |
22250 |
33700 |
52700 |
69100 |
96200 |
179777 |
246532 |
|
|
20 |
(бар) |
1156 |
2210 |
3460 |
5750 |
8850 |
13800 |
23350 |
35400 |
55300 |
72600 |
101000 |
188724 |
258800 |
|
|
21 |
(бар) |
1210 |
2320 |
3620 |
6020 |
9250 |
14500 |
24500 |
37100 |
57900 |
76000 |
105800 |
197693 |
|
|
|
22 |
(бар) |
1265 |
2420 |
3790 |
6290 |
9700 |
15150 |
25600 |
38800 |
60600 |
79500 |
110900 |
206658 |
|
|
|
24 |
(бар) |
1375 |
2635 |
4120 |
6840 |
10500 |
16450 |
27850 |
42100 |
65890 |
86500 |
120600 |
224640 |
|
|
|
25 |
(бар) |
1431 |
2740 |
4280 |
7120 |
10950 |
17100 |
28950 |
43710 |
|
90200 |
125500 |
233648 |
|
|
|
26 |
(бар) |
1486 |
2850 |
4450 |
7390 |
11350 |
17800 |
30050 |
|
|
93700 |
130300 |
|
|
|
|
27 |
(бар) |
1541 |
2950 |
4620 |
7670 |
11820 |
18460 |
31220 |
|
|
96950 |
|
|
|
|
|
28 |
(бар) |
1597 |
3060 |
4780 |
7950 |
12250 |
19100 |
32300 |
|
|
|
|
|
|
|
|
30 |
(бар) |
1708 |
3270 |
5120 |
8500 |
13100 |
20450 |
34550 |
|
|
|
|
|
|
|
|
32 |
(бар) |
1819 |
3490 |
5450 |
9060 |
13950 |
21800 |
36800 |
|
|
|
|
|
|
|
|
|
34 |
(бар) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
(бар) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пропускная способность клапанов SV900 по воздуху, в нм /ч
(при давлении полного открытия 10%)
|
DN |
15/25 |
20/32 |
25/40 |
32/50 |
40/65 |
50/80 |
65/100 |
80/125 |
100/150 |
125/200 |
150/250 |
200/300 |
250/350 |
||
|
Уставка |
Воздух при 0°C и давлении 1,013 бар абс (нм3/ч) |
||||||||||||||
|
Максимальное давление настройки для клапанов с корпусами из нержавеющей стали |
0,2 |
(бар) |
49 |
95 |
148 |
246 |
380 |
594 |
1003 |
1520 |
2375 |
2945 |
4100 |
8150 |
10398 |
|
0,4 |
(бар) |
72 |
143 |
223 |
370 |
570 |
891 |
1505 |
2280 |
3565 |
4380 |
6090 |
11695 |
15219 |
|
|
0,5 |
(бар) |
82 |
161 |
252 |
419 |
646 |
1009 |
1705 |
2585 |
4035 |
4970 |
6910 |
13256 |
17340 |
|
|
0,6 |
(бар) |
91 |
182 |
284 |
472 |
728 |
1135 |
1920 |
2910 |
4545 |
5520 |
7675 |
14731 |
19376 |
|
|
0,8 |
(бар) |
110 |
218 |
341 |
567 |
873 |
1365 |
2305 |
3490 |
5460 |
6555 |
9115 |
17428 |
23182 |
|
|
1 |
(бар) |
126 |
255 |
398 |
661 |
1019 |
1590 |
2690 |
4075 |
6370 |
7575 |
10530 |
19963 |
26803 |
|
|
1,5 |
(бар) |
168 |
344 |
538 |
894 |
1378 |
2150 |
3640 |
5510 |
8610 |
10195 |
14180 |
26284 |
36294 |
|
|
2 |
(бар) |
209 |
388 |
607 |
1008 |
1550 |
2425 |
4100 |
6210 |
9700 |
12890 |
17920 |
32693 |
46314 |
|
|
2,5 |
(бар) |
248 |
468 |
731 |
1215 |
1870 |
2925 |
4945 |
7490 |
11700 |
15330 |
21300 |
39310 |
55850 |
|
|
3 |
(бар) |
288 |
544 |
850 |
1410 |
2175 |
3390 |
5750 |
8700 |
13600 |
17840 |
24800 |
46140 |
64547 |
|
|
4 |
(бар) |
362 |
692 |
1080 |
1800 |
2770 |
4330 |
7310 |
11080 |
17300 |
22725 |
31600 |
59135 |
81161 |
|
|
5 |
(бар) |
436 |
834 |
1300 |
2160 |
3330 |
5210 |
8800 |
13340 |
20840 |
27350 |
38000 |
71211 |
97653 |
|
|
6 |
(бар) |
510 |
975 |
1520 |
2530 |
3900 |
6090 |
10300 |
15600 |
24360 |
31900 |
44400 |
83238 |
114146 |
|
|
7 |
(бар) |
583 |
1115 |
1745 |
2900 |
4465 |
6970 |
11790 |
17860 |
27900 |
36600 |
50900 |
95264 |
130638 |
|
|
8 |
(бар) |
657 |
1255 |
1965 |
3260 |
5030 |
7860 |
13280 |
20100 |
31430 |
41200 |
57300 |
107291 |
147130 |
|
|
9 |
(бар) |
730 |
1395 |
2185 |
3630 |
5590 |
8740 |
14770 |
22370 |
34960 |
45800 |
63800 |
119318 |
163623 |
|
|
10 |
(бар) |
804 |
1540 |
2400 |
3990 |
6150 |
9610 |
16250 |
24600 |
38500 |
50500 |
70200 |
131344 |
180115 |
|
|
11 |
(бар) |
878 |
1680 |
2625 |
4360 |
6720 |
10500 |
17750 |
26900 |
42000 |
55100 |
76600 |
143371 |
196607 |
|
|
12 |
(бар) |
951 |
1820 |
2845 |
4730 |
7290 |
11380 |
19240 |
29140 |
45500 |
59700 |
83100 |
155398 |
213099 |
|
|
13 |
(бар) |
1025 |
1960 |
3070 |
5090 |
7850 |
12270 |
20730 |
31400 |
49000 |
64400 |
89500 |
167424 |
229592 |
|
|
14 |
(бар) |
1099 |
2100 |
3290 |
5460 |
8400 |
13150 |
22200 |
33650 |
52600 |
69000 |
96000 |
179451 |
246084 |
|
|
15 |
(бар) |
1173 |
2245 |
3500 |
5830 |
8980 |
14030 |
23700 |
35900 |
56100 |
73600 |
102400 |
191477 |
262576 |
|
|
16 |
(бар) |
1246 |
2385 |
3725 |
6190 |
9540 |
14900 |
25200 |
38200 |
59600 |
78200 |
108800 |
203504 |
279069 |
|
|
17 |
(бар) |
1320 |
2530 |
3950 |
6560 |
10100 |
15800 |
26700 |
40400 |
63100 |
82900 |
115300 |
215531 |
295561 |
|
|
18 |
(бар) |
1394 |
2670 |
4170 |
6920 |
10670 |
16650 |
28100 |
42700 |
66700 |
87500 |
121700 |
227557 |
312053 |
|
|
19 |
(бар) |
1467 |
2800 |
4390 |
7300 |
11240 |
17550 |
29600 |
44900 |
70200 |
92100 |
128100 |
239584 |
328546 |
|
|
20 |
(бар) |
1541 |
2950 |
4610 |
7660 |
11800 |
18400 |
31150 |
47200 |
73700 |
96800 |
134600 |
251610 |
345038 |
|
|
21 |
(бар) |
1614 |
3090 |
4830 |
8020 |
12370 |
19300 |
32650 |
49400 |
77300 |
101400 |
141000 |
263637 |
|
|
|
22 |
(бар) |
1688 |
3230 |
5050 |
8390 |
12930 |
20200 |
34150 |
51700 |
80800 |
106000 |
147500 |
275664 |
|
|
|
24 |
(бар) |
1835 |
3515 |
5490 |
9120 |
14060 |
21970 |
37100 |
56200 |
87900 |
115300 |
160400 |
299717 |
|
|
|
25 |
(бар) |
1909 |
3655 |
5710 |
9490 |
14620 |
22850 |
38600 |
58500 |
|
120000 |
166900 |
311743 |
|
|
|
26 |
(бар) |
1983 |
3800 |
5930 |
9850 |
15190 |
23730 |
40100 |
|
|
124600 |
173300 |
|
|
|
|
27 |
(бар) |
2057 |
3930 |
6160 |
10240 |
15770 |
24630 |
41650 |
|
|
129350 |
|
|
|
|
|
28 |
(бар) |
2130 |
4080 |
6370 |
10600 |
16320 |
25500 |
43100 |
|
|
|
|
|
|
|
|
30 |
(бар) |
2277 |
4360 |
6810 |
11320 |
17450 |
27250 |
46100 |
|
|
|
|
|
|
|
|
32 |
(бар) |
2425 |
4640 |
7250 |
12050 |
18570 |
29000 |
49100 |
|
|
|
|
|
|
|
|
34 |
(бар) |
2572 |
4925 |
7700 |
12790 |
19700 |
30800 |
52050 |
|
|
|
|
|
|
|
|
40 |
(бар) |
3014 |
5770 |
9030 |
14477 |
23810 |
36100 |
61000 |
|
|
|
|
|
|
|
Что Вы получите обратившись к нам?
Наши инженеры проконсультируют Вас и осуществят подбор оптимального парового и пароконденсатного оборудования, под Ваши индивидуальные потребности. Присылайте свой проект - получите бесплатную экспертную оценку его реальности.Пишите:
Звоните:
+7 (343) 288-35-54
Оформление заказа
Для того, чтобы начать оформление заказа, Вам нужно оставить запрос, нажав на кнопку “Заказать” и заполнить форму обратной связи для того, чтобы наш менеджер мог связаться с Вами для уточнения деталей. Если Вам нужно произвести подбор необходимого оборудования, перейдите в раздел Контакты и свяжитесь с нами любым удобным для Вас способом.
Для того, чтобы ускорить процесс предоставления коммерческого предложения, рекомендуем подготовить для отправки следующие данные:
- Реквизиты компании;
- Номенклатуру;
- Описание задачи, которую нужно решить;
- Опросные листы (при наличии);
- Дополнительные схемы смежных узлов оборудования (в том случае, если запрос включает в себя разработку какого-либо решения);
- Обратные контакты, включая сотовый телефон и электронную почту.
Наш менеджер свяжется с Вами в течении текущего рабочего дня, при условии, что запрос был отправлен до 14:00 (по Мск).
Остались вопросы?
В том случае, если у Вас возникли какие-либо вопросы по совершению заказа, свяжитесь с нами любым удобным для Вас способом:
Telegram
WhatsApp
+7 (343) 288-35-54
info@kvip.su
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
