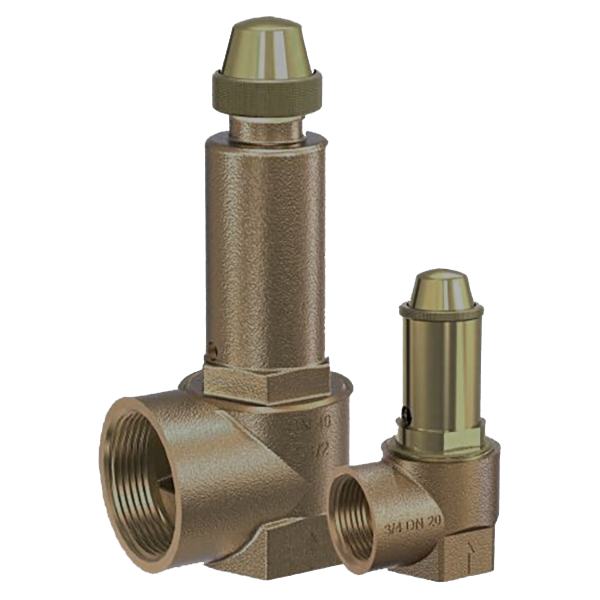

Описание Goetze 652 SGK резьбового с функцией подрыва-предохранительного клапана
Предохранительный клапан из красной латуни. В зависимости от материала уплотнения, клапан Goetze может применяться для нейтральных, нетоксичных сжимаемых сред при различных температурах.Для защиты:
- Емкостей I систем под давлением для воды и нейтральных жидкостей.
- Емкостей I систем под давлением для воздуха, нейтральных газов и паров.
- Паровых котлов.
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли
В соответствии с нормами и правилами использования соответствующей конструкции предохранительного клапана давления и уплотнения.
- Защита насосов.
- Системы повышения давления.
- Системы охлаждения/кондиционирования.
- Мини-парогенераторы.
| Рабочая среда: |
Жидкости (нейтральные); |
|
Воздух, газы и технические пары (нейтральные); |
|
|
Водяной пар |
|
|
Типоразмеры: |
1/2"–2" |
|
Температуры: |
-60 °C до + 200 °C в зависимости от исполнения |
|
Давление: |
1,0–16 бар |
Характеристики
| Диаметр, DN, дюйм (мм) | 1/2 " (15) - 2 " (50) |
| Давление, PN, бар | до 25 |
| Диапазон настройки, бар | от 1 до 16 |
| Температура, °С | -50….200°С |
| Среда | Холодная и горячая вода, воздух, газы, также водяной пар и другие среды нейтральные к материалам исполнения клапана |
| Класс герметичности по ГОСТ 9544-2015 | «А» - протечки отсутствуют |
| Тип присоединения | резьбовой |
Конструкция и материалы
| Наименование | Материал (DIN EN / ASME) |
| Материал корпуса на входе | Бронза (СС499К / СС499К) |
| Материал корпуса на выходе | Бронза (СС499К / СС499К) |
| Внутренние части контактирующие с рабочей средой | Латунь (CW617N / CW617N) |
| Нажимная пружина | Пружина из пружинной стали, с защитой от коррозии (1.1200 / ASTM A228) |
| Мембрана и уплотнение | NBR (стандарт) (до 30% этиленгликоля) |
| EPDM (до 100% этиленгликоля) | |
| FKM (-20….200°С) |
Размеры и диапазон настройки
| Номинальный диаметр, мм | DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Вход DIN EN ISO 228-1, дюйм | G | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| Выход DIN EN ISO 228-1, дюйм | G | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| Габаритный размер, мм | L | 26 | 31 | 35 | 40 | 46 | 54 |
| H | 70 | 70 | 80 | 100 | 140 | 155 | |
| h | 17 | 18 | 22 | 25 | 28 | 34 | |
| SW | 27 | 32 | 40 | 49 | 56 | 68 | |
| do | 10 | 13 | 16 | 18 | 22 | 25 | |
| Масса | кг | 0,2 | 0,3 | 0,5 | 0,7 | 1,2 | 1,6 |
| Давление настройки* | бар | 1-16 | |||||
Таблица мощностей
| Серия 652 : Мощность при 10 % превышении давления срабатывания | |||||||||||||||||||
|
Номинальный диаметр DN |
15 | 20 | 25 | 32 | 40 | 50 | |||||||||||||
| I | II | III | I | II | III | I | II | III | I | II | III | I | II | III | I | II | III | ||
|
Устанавливаемое давление бар |
|||||||||||||||||||
|
Воздух I Нм³/ч Пар II кг/ч Вода III м³/ч |
1 | 31 | 25 | 1,51 | 53 | 42 | 2,55 | 80 | 64 | 3,87 | 102 | 81 | 4,89 | 152 | 121 | 7,31 | 196 | 157 | 9,44 |
| 1,5 | 40 | 32 | 1,85 | 67 | 53 | 3,13 | 102 | 81 | 4,73 | 128 | 102 | 5,99 | 192 | 152 | 8,95 | 248 | 197 | 11,56 | |
| 2 | 48 | 38 | 2,14 | 81 | 64 | 3,61 | 123 | 97 | 5,47 | 155 | 122 | 6,92 | 232 | 183 | 10,33 | 299 | 236 | 13,35 | |
| 2,5 | 56 | 44 | 2,39 | 95 | 74 | 4,03 | 144 | 113 | 6,11 | 182 | 143 | 7,73 | 272 | 213 | 11,55 | 351 | 275 | 14,92 | |
| 3 | 64 | 50 | 2,62 | 109 | 85 | 4,42 | 165 | 129 | 6,69 | 208 | 163 | 8,47 | 311 | 243 | 12,66 | 402 | 314 | 16,34 | |
| 3,5 | 73 | - | 2,82 | 123 | - | 4,77 | 186 | - | 7,23 | 235 | - | 9,15 | 351 | - | 13,67 | 454 | - | 17,65 | |
| 4 | 81 | - | 3,02 | 137 | - | 5,1 | 207 | - | 7,73 | 262 | - | 9,78 | 391 | - | 14,62 | 505 | - | 18,87 | |
| 4,5 | 89 | - | 3,2 | 150 | - | 5,41 | 228 | - | 8,2 | 288 | - | 10,38 | 431 | - | 15,5 | 556 | - | 20,02 | |
| 5 | 97 | - | 3,38 | 164 | - | 5,71 | 249 | - | 8,64 | 315 | - | 10,94 | 471 | - | 16,34 | 608 | - | 21,1 | |
| 5,5 | 105 | - | 3,54 | 178 | - | 5,98 | 270 | - | 9,06 | 342 | - | 11,47 | 511 | - | 17,14 | 659 | - | 22,13 | |
| 6 | 114 | - | 3,7 | 192 | - | 6,25 | 291 | - | 9,47 | 368 | - | 11,98 | 550 | - | 17,9 | 711 | - | 23,11 | |
| 6,5 | 122 | - | 3,85 | 206 | - | 6,51 | 312 | - | 9,85 | 395 | - | 12,47 | 590 | - | 18,63 | 762 | - | 24,06 | |
| 7 | 130 | - | 3,99 | 220 | - | 6,75 | 333 | - | 10,23 | 422 | - | 12,94 | 630 | - | 19,33 | 814 | - | 24,97 | |
| 7,5 | 138 | - | 4,13 | 234 | - | 6,99 | 354 | - | 10,59 | 448 | - | 13,4 | 670 | - | 20,01 | 865 | - | 25,84 | |
| 8 | 147 | - | 4,27 | 248 | - | 7,22 | 375 | - | 10,93 | 475 | - | 13,84 | 710 | - | 20,67 | 917 | - | 26,69 | |
| 8,5 | 155 | - | 4,4 | 262 | - | 7,44 | 396 | - | 11,27 | 502 | - | 14,26 | 750 | - | 21,3 | 968 | - | 27,51 | |
| 9 | 163 | - | 4,53 | 276 | - | 7,65 | 418 | - | 11,6 | 528 | - | 14,68 | 789 | - | 21,92 | 1019 | - | 28,31 | |
| 9,5 | 171 | - | 4,65 | 290 | - | 7,86 | 439 | - | 11,91 | 555 | - | 15,08 | 829 | - | 22,52 | 1071 | - | 29,08 | |
| 10 | 180 | - | 4,77 | 303 | - | 8,07 | 460 | - | 12,22 | 582 | - | 15,47 | 869 | - | 23,11 | 1122 | - | 29,84 | |
| 11 | 196 | - | 2,78 | 331 | - | 6,82 | 502 | - | 12,82 | 635 | - | 14,42 | 949 | - | 23,56 | 1225 | - | 31,3 | |
| 12 | 212 | - | 2,91 | 359 | - | 7,12 | 544 | - | 13,39 | 688 | - | 15,06 | 1028 | - | 24,61 | 1328 | - | 32,69 | |
| 13 | 229 | - | 3,02 | 387 | - | 7,41 | 586 | - | 13,94 | 742 | - | 15,68 | 1108 | - | 25,62 | 1431 | - | 34,02 | |
| 14 | 245 | - | 3,14 | 415 | - | 7,69 | 628 | - | 14,46 | 795 | - | 16,27 | 1188 | - | 26,58 | 1534 | - | 35,31 | |
| 15 | 262 | - | 3,25 | 443 | - | 7,96 | 670 | - | 14,97 | 848 | - | 16,84 | 1267 | - | 27,52 | 1637 | - | 36,55 | |
| 16 | 278 | - | 3,36 | 470 | - | 8,22 | 713 | - | 15,46 | 902 | - | 17,39 | 1347 | - | 28,42 | 1740 | - | 37,75 | |
