Описание Genebre Обратного клапана дискового межфланцевого
Дисковый обратный клапан предназначен для применения в системах отопления и водоснабжения. Выполнен из высококачественной пищевой нержавеющей стали и рассчитан на давление перекачиваемой среды в 40 бар. Узнать о том, кто из Российских производителей способен заменить Danfoss, Вы сможете
в статье на нашем сайте.
Обратный клапан межфланцевый предназначен для установки между стандартными фланцами DIN PN-16/40 и ANSI 150, в вертикальном, горизонтальном или наклонном положении. Удачно продуманная конструкция обеспечивает минимальную потерю напора. Данные клапаны испанского производства являются надежными, долговечными и соответствуют всем европейским стандартам. Подробнее о высокоэффективном регуляторе давления воды
АСТА Р05 читайте
в нашей статье.
- Дисковый межфланцевый обратный клапан;
- Сделан из нержавеющей стали AISI 316;
- Диск из нержавеющей стали AISI 316;
- Пружина - нержавеющая сталь AISI 316;
- Небольшие размеры;
- Может быть установлен между фланцами DIN PN-16/40 и ANSI 150;
- Возможeн монтаж в вертикальном, горизонтальном и наклонном положениях;
- Расстояние между фланцами согласно норме EN 558-1 S.49;

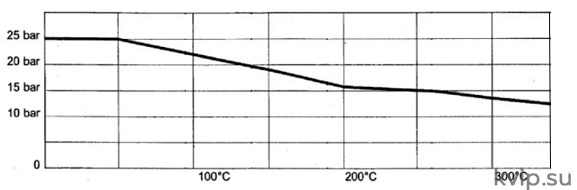

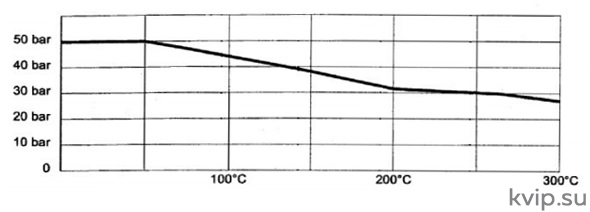

- Макc.рабочее давление 40/25 Kg/cm2;
- Минимальная потеря напора;
- Рабочая температура: -20ºC +240ºC.
№
|
Наименование
|
Материал
|
Обработка поверхности
|
|
1
|
Корпус
|
Нерж. Сталь AISI 316
|
Дробеструйная обработка + кислотная очистка поверхности металла
|
|
2
|
Диск
|
Нерж. Сталь AISI 316
|
|
3
|
Пружина
|
Нерж. Сталь AISI 316
|
Дробеструйная обработка +кислотная очистка поверхности металла
|
|
4
|
Стопор пружины
|
Нерж. Сталь AISI 316
|
|
5
|
Болт
|
Нерж. Сталь AISI 304
|
Модель
|
Размер
|
DN
|
PN
|
D
|
А
|
В
|
