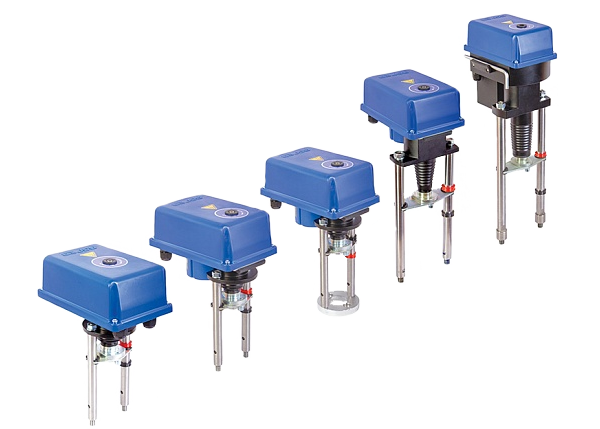

Вогез ВЭП электропривод прямоходный

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Описание Вогез ВЭП электропривода прямоходного

Механизмы исполнительные электрические прямоходные ВЭП применяются для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств или по сигналам, получаемым дистанционно от оператора.

Подробнее о том, с каким сервоприводом лучше выбирать регулирующий клапан читайте в статье на нашем сайте.

Электрические исполнительные механизмы (ЭИМ) ВЭП выпускаются:

с управляющим сигналом ~220 В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями;
с управляющим сигналом 24 В постоянного или переменного тока (схема подключения: трехпроводная), с двумя концевыми выключателями;
с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В, 50 Гц.

ЭИМ оснащены ручным дублером.

Электрические исполнительные механизмы ВЭП изготавливаются с присоединительными размерами для установки на двухходовые и трехходовые регулирующие клапаны производства ООО «ВОГЕЗЭНЕРГО».

По согласованию с заказчиком ЭИМ могут выпускаться с присоединительными размерами электроприводов других производителей.

Технические характеристики Вогез ВЭП электропривода прямоходного

Обозначение	ВЭП-111, ВЭП-115, ВЭП-118					ВЭП-111В, ВЭП-115В, ВЭП-118В			ВЭП-311, ВЭП-315, ВЭП-318
Номинальное усилие, H	700	1600	2700	4000	10000	700	1600	2700	700	1600
Напряжение: -питания -управления	- ~220В, ~24В					~220В, ~24В ~220В, ~24В			- ~220В, ~24В
Потребляемая мощность, Вт	4	6	10	15	25	4	6	10	4	6
Скорость позиционирования(задается переключателем), мм/мин	10,15,20			15,22,30		10,15,20			10,15,20
Рабочий ход, мм	20		20,32	50,80	80	20		20,32	20
Управление	Трехпозиционное - ~220В, ~24В					Трехпозиционное - ~220В, ~24В			Трехпозиционное - ~220В, ~24В
Защита двигателя от перегрузки	Электронная					Электронная			Электронная
Функция безопасности(установка в задаваемое положение "открыт" или "закрыт" при пропадании питания)	-					+			-
Регулируемые переключатели (2шт.)	+					+			+
Режим работы по ГОСТ 183-74	S4-25% ПВ, 630 переключений в час
Температура окружающей среды	От 0 до 50° С								От минус 20° С до 50° С
Степень защиты	IP54					IP54			IP67

Обозначение	ВЭП-221, ВЭП-225, ВЭП-228		ВЭП-221М, ВЭП-225М, ВЭП-228М
Номинальное усилие, H	3000	4000	700	1600	2700
Напряжение: -питания -управления	~220В, ~24В -		~220В, ~24В -
Потребляемая мощность, Вт	15	25	4	6	10
Скорость позиционирования(задается с клавиатуры), с на 1мм хода	От 2,5 до 6		От 2,5 до 6
Рабочий ход, мм	20,32	50,80	20		20,32
Управление	Встроенный регулятор температуры		Встроенный регулятор температуры
Датчики температуры Pt500 или Pt1000, шт	До 3		До 3
Защита двигателя от перегрузки	Электронная		Электронная
Режим работы по ГОСТ 184-74	S1-100% ПВ		S1-100% ПВ
Температура окружающей среды	От 0 до 50° С		От 0 до 50° С
Степень защиты	IP54		IP54

Обозначение	ВЭП-131, ВЭП-135, ВЭП-138			ВЭП-131М, ВЭП-135М, ВЭП-138М	ВЭП-131МВ, ВЭП-135МВ, ВЭП-138МВ
Номинальное усилие, H	1500	3000	4000	1600	1600
Напряжение: -питания -управления	~220В, ~24В -			~220В, ~24В -	~220В, ~24В -
Потребляемая мощность, Вт	6	10	15	10	10
Скорость позиционирования(задается переключателем), мм/мин	20			10,15,20,30	10,15,20,30
Рабочий ход, мм	20	20,32	50,80	20,32	20,32
Управление	Аналоговое- 4-20мА, 0-10В			Аналоговое- 4-20мА, 0-10В Трехпозиционное - беспотенциальный контакт Трехпозиционное - открытый коллектор	Аналоговое- 4-20мА, 0-10В Трехпозиционное - беспотенциальный контакт Трехпозиционное - открытый коллектор
Выходной сигнал	4-20мА			4-20мА	4-20мА
Защита двигателя от перегрузки	Электронная			Электронная
Функция безопасности(установка в задаваемое положение "открыт" или "закрыт" при пропадании питания)	-			-	+
Регулируемые переключатели(2 шт.)	-			-	+
Режим работы по ГОСТ 184-74	S1-100% ПВ			S1-100% ПВ	S1-100% ПВ
Температура окружающей среды	От 0 до 50° С			От 0 до 50° С	От 0 до 50° С
Степень защиты	IP54			IP54	IP54

Наименование параметров	ВЭП-11Х-1500	ВЭП-11Х-3000	ВЭП-11Х-4000	ВЭП-11Х-10000
	Значение параметров
Напряжение питающей сети, В	∼187-242
Напряжение питающей сети, В	24 В постоянного или переменного тока
Частота питающей сети, Гц	50-60
Потребляемая мощность, Вт, не более	6	15	24	24
Степень защиты	IP54
Усилие отключения, Н	1500±10%	3000±10%	4000±10%	10000±10%
Режим работы	Повторно-кратковременный, ПВ не более 25%, при частоте не более 250 включений в час
Рабочий ход, мм	20±10%	20; 32±10%	50; 80±10%	50; 80±10%
Выключение по моменту	Электронное, бесконтактное
Номинальное время полного хода, с	40; 63; 125±10%	40; 63; 100; 125; 200±10%	100; 160±10%	100; 160±10%
Выключение по положению	2 концевых выключателя
Управление	Трехпозиционное (открыто, регулирование, закрыто)

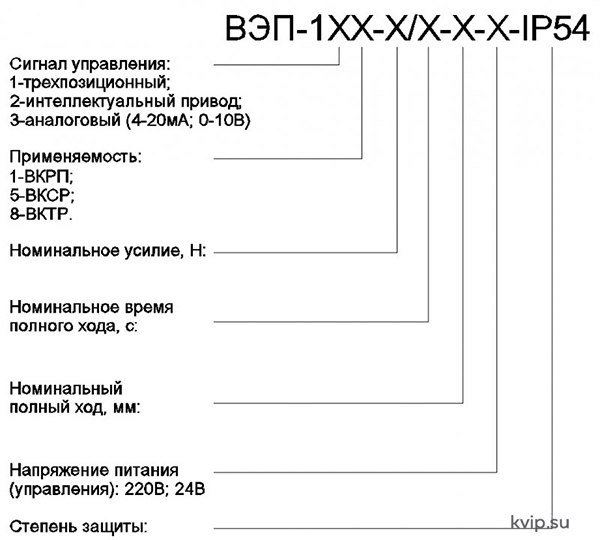

Пример обозначения при заказе Вогез ВЭП электропривода прямоходного

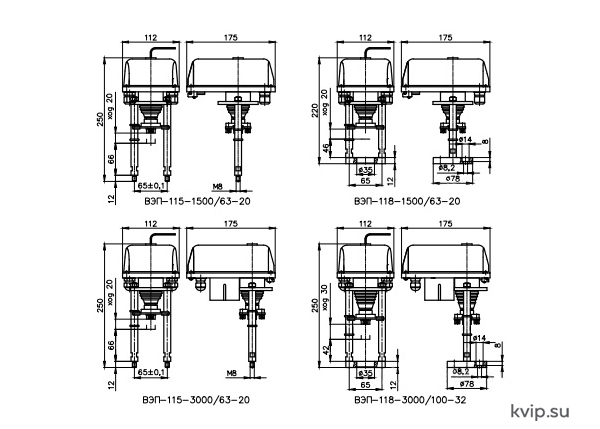

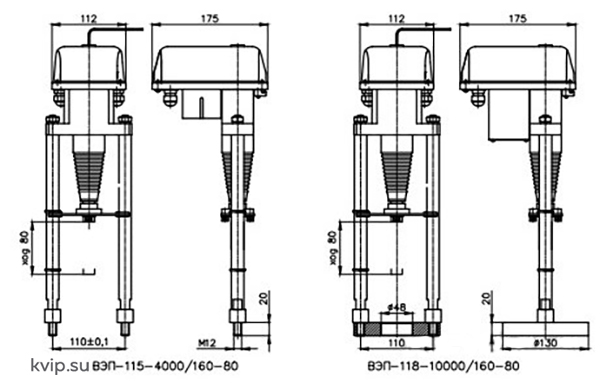

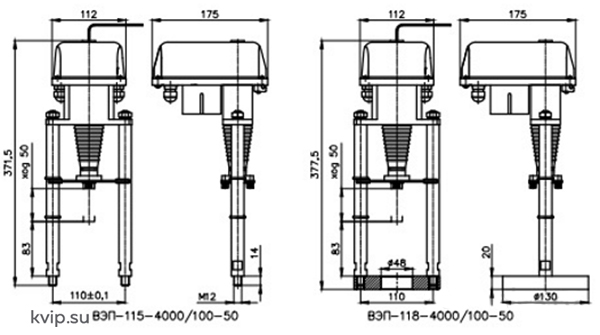

Габаритные размеры Вогез ВЭП электропривода прямоходного

Вогез ВЭП электропривод прямоходный совместим со следующими клапанами:

ВКРП клапан регулирующий для пара с электроприводом;
ВКТР трехходовой регулирующий клапан с электроприводом;
ВКСР клапан регулирующий проходной седельный с электрическим приводом.

ВНИМАНИЕ!!! Без контролирующей автоматики и датчиков НЕ ВОЗМОЖНО обнаружить изменения в окружающей среде и передать информацию в щит управления, который контролирует работу электропривода, регулирует его скорость и направление, осуществляет мониторинг и сбор данных. Следовательно не получиться обеспечить эффективное и точное управление системой.
