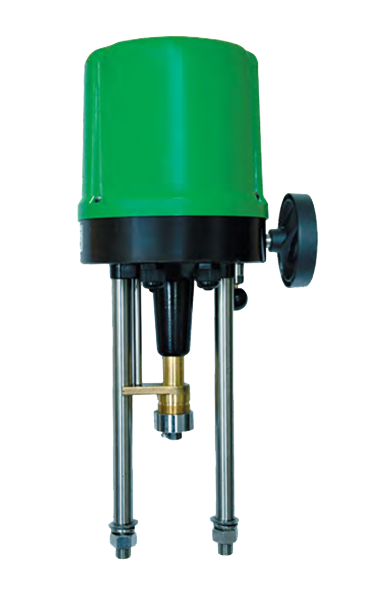

Описание АСТА ЭПА электрических прямоходных интеллектуальных приводов
Электрические прямоходные приводы АСТА серии ЭПА предназначены для дистанционного управления регулирующей или запорной трубопроводной арматурой. Аналоговое управление привода обеспечивает точное позиционирование клапана пропорционально сигналу контроллера. Другие электроприводы можно посмотреть здесь.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Особенности конструкции АСТА ЭПА электрических прямоходных интеллектуальных приводов
- Автоматическая калибровка положения хода штока;
- Панель управления с ЖК дисплеем для местного управления;
- Функция самодиагностики: автоматическая запись приводом рабочих параметров;
- Концевые выключатели;
- Ручной дублер;
- Аварийная сигнализация;
- Интерфейс связи RS-485*;
- Протоколы обмена данными Modbus/HART*.
Технические характеристики АСТА ЭПА электрических прямоходных интеллектуальных приводов
| Модель ЭПА | 204 | 210 | 314 | 325 |
| Тип управления | Аналоговый 4 – 20 мА (0 – 10 В*) | |||
| Сигнал обратной связи | 4 – 20 мА (0 – 10 В*) | |||
| Скорость, мм/c | 1,2 | 1,0 | ||
| Усилие, кН | 4 | 10 | 14 | 25 |
| Ход, мм | 50 | 60 | 100 | |
| Потребляемая мощность, Вт | 20 | 45 | 105 | 135 |
| Напряжение, В | 220В АС, 380В АС; 24В DC | 220В АС, 380В АС | ||
| Монтажное положение | Любое, кроме приводом вниз | |||
| Температура окружающей среды | от –10 °С до 60 °С | |||
| Степень защиты в соотв. с ГОСТ 14254-96 | IP65 (IP67*) | |||

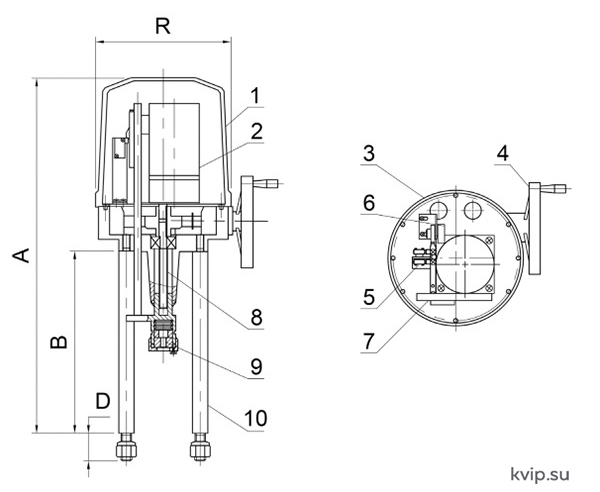

Конструкция АСТА ЭПА электрических прямоходных интеллектуальных приводов
|
№ |
Наименование |
| 1 | Крышка |
| 2 | Асинхронный двигатель |
| 3 | Плита привода |
| 4 | Ручной дублер |
| 5 | Концевые выключатели |
| 6 | Потенциометр обратной связи |
| 7 | Приборная панель |
| 8 | Шток привода |
| 9 | Присоединительная муфта |
| 10 | Стойка |
Массогабаритные характеристики АСТА ЭПА электрических прямоходных интеллектуальных приводов
|
Модель ЭПА
|
А, мм | В, мм | D, мм | R, мм | Масса, кг |
| 204 | 460 | 235 | 35 | 186 | 8 |
| 210 | 505 | 255 | 35 | 198 | 10 |
| 314 | 717 | 449 | 45 | 232 | 24,5 |
| 325 |
