Стабильность давления пара: почему один огромный регулятор сводит завод с ума и как перестать хоронить арматуру
Спецвыпуск для тех, которые верят в магию, и которые экономят на фильтрах ценой в обед, чтобы потом героически чинить систему за миллионы.
В мире «эффективного менеджмента» регулятор — это такой волшебный кран: крутанул — и давление упало. А то, что за ним тянется шлейф из гидроударов, мокрого пара и воплей главного инженера — это, видимо, происки конкурентов. На самом деле, попытка поставить один голый клапан в трубу без обвязки — это как купить «Мерседес» и заправлять его отработкой из фритюрницы чебуречной. Поедет? Ну, пару метров — да.
1. Высокое давление — в котельной. Радость инженеров — в тонких трубах
Инженеры обожают высокое давление. Почему? Потому что пар под давлением компактный, как совесть закупщика. Можно взять трубы потоньше, арматуру поменьше и сэкономить столько металла, что хватит на премию. Котельная радостно давит 10–12 бар, запас энергии в воде огромный, и когда мясокомбинат резко включает все варочные котлы или молзавод запускает пастеризатор — котел даже не чихает.

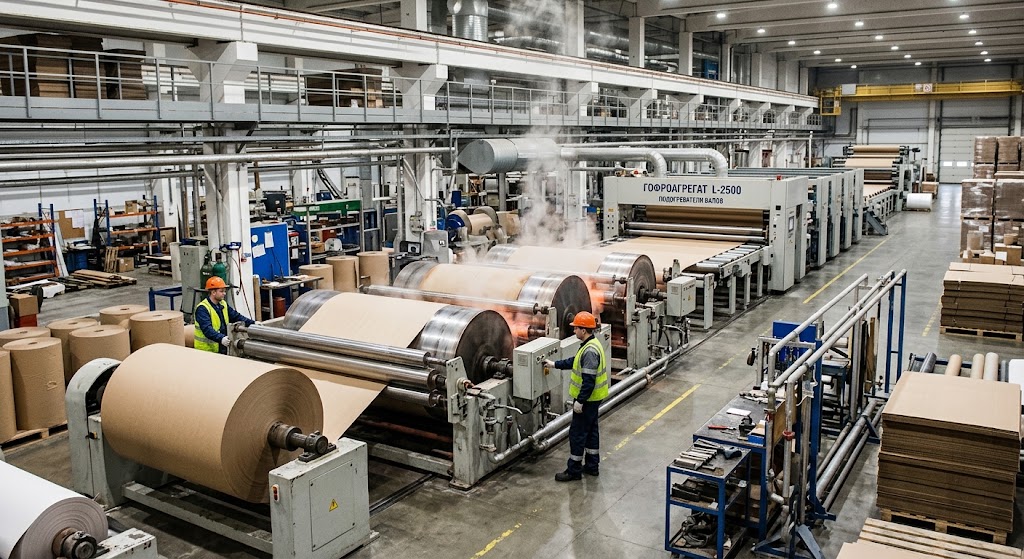

Но если вы решите «сэкономить» и заставить котел работать на низком давлении напрямую в цех, физика накажет мгновенно. Вода начнет вскипать так бурно, что ее просто выплюнет в паропровод. И вместо пара ваше гофропроизводство или прачечная получит горячий душ с грязью и солями. Гидроудары разнесут колена труб, а вы будете искать виноватого среди операторов.
2. Снижаем давление: как обогреть полрайона (в мечтах менеджера)
Парадокс: снижаем давление — получаем больше полезного тепла (скрытой теплоты конденсации). На 10 барах у вас около 2013 кДж/кг, а на 1 баре — уже 2201 кДж/кг. Разница почти 10%! «Эврика!» — кричит инженер требует сбросить давление везде.
Стоп, гении. Если на пивзаводе для варки сусла нужна температура 140°C, а вы сбросили давление до 1 бара (120°C), то варить вы будете до следующей пятилетки. Давление выбирается по технологии, а не по желанию левой пятки финансового директора.
И не забываем про пар вторичного вскипания. Чем ниже давление после теплообменника, тем меньше этого паразита в конденсатных линиях. Если забить на это, ваша система возврата конденсата на кондитерской фабрике будет не работать, а имитировать извержение Везувия.
3. Правильная обвязка: почему ваш регулятор — не пескоструйный аппарат
Регулятор за 500 тысяч — вещь хрупкая. Если в него летит «наждачка» из капель воды и окалины на скорости 40 м/с, седло превращается в решето за месяц. Чтобы этого не случилось, станция должна быть СИСТЕМОЙ, а не куском железа.
Сепаратор и поплавковый конденсатоотводчик: Обязательны. Нужно убрать воду до клапана, иначе он умрет смертью храбрых в борьбе с эрозией.
Воздухоотводчик: Воздух не греет, он создает изоляцию. Греть воздух за миллионы рублей — сомнительный стартап.
ФИЛЬТР ПЕРЕД РЕГУЛЯТОРОМ: Устанавливается СТРОГО СЕТКОЙ ВБОК (в горизонтальной плоскости).
Если поставите как на водопроводе (крышкой вниз) — в «стакане» соберется ведро конденсата, которое первым же рывком пара вынесет ваш регулятор гидроударом.
Диаметр трубы: После регулятора пар расширяется. Ему тесно! Труба должна быть на 1–2 размера больше. Физику расширения не обмануть приказом гендиректора.
Защита и логика: Запорная арматура — только сильфонная. Манометры — до и после (через сифоны!). Предохранительный клапан — СТРОГО после точки подключения байпаса. Иначе ваш байпас — это прямая дорога к взрыву теплообменника на производстве.
Хватит гадать на манометрах!
Перестаньте сжигать бюджеты на «дешевые» решения, которые влетают в копеечку при первом же простое линии. Хватит верить, что клапан сам разберется с водой и воздухом.
КВиП предлагает вам не просто купить железо, а включить голову. Приходите к нам на полный прикладной семинар-интенсив. Мы разберем вашу реальную пароконденсатную систему, ткнем пальцем в ваши косяки на месте и покажем, как сделать так, чтобы система работала, а не высасывала деньги.
Не наступайте на грабли — заказывайте интенсив КВиП прямо сейчас! Пора переходить от имитации к инженерии.
В мире «эффективного менеджмента» регулятор — это такой волшебный кран: крутанул — и давление упало. А то, что за ним тянется шлейф из гидроударов, мокрого пара и воплей главного инженера — это, видимо, происки конкурентов. На самом деле, попытка поставить один голый клапан в трубу без обвязки — это как купить «Мерседес» и заправлять его отработкой из фритюрницы чебуречной. Поедет? Ну, пару метров — да.
1. Высокое давление — в котельной. Радость инженеров — в тонких трубах
Инженеры обожают высокое давление. Почему? Потому что пар под давлением компактный, как совесть закупщика. Можно взять трубы потоньше, арматуру поменьше и сэкономить столько металла, что хватит на премию. Котельная радостно давит 10–12 бар, запас энергии в воде огромный, и когда мясокомбинат резко включает все варочные котлы или молзавод запускает пастеризатор — котел даже не чихает.
Но если вы решите «сэкономить» и заставить котел работать на низком давлении напрямую в цех, физика накажет мгновенно. Вода начнет вскипать так бурно, что ее просто выплюнет в паропровод. И вместо пара ваше гофропроизводство или прачечная получит горячий душ с грязью и солями. Гидроудары разнесут колена труб, а вы будете искать виноватого среди операторов.
2. Снижаем давление: как обогреть полрайона (в мечтах менеджера)
Парадокс: снижаем давление — получаем больше полезного тепла (скрытой теплоты конденсации). На 10 барах у вас около 2013 кДж/кг, а на 1 баре — уже 2201 кДж/кг. Разница почти 10%! «Эврика!» — кричит инженер требует сбросить давление везде.
Стоп, гении. Если на пивзаводе для варки сусла нужна температура 140°C, а вы сбросили давление до 1 бара (120°C), то варить вы будете до следующей пятилетки. Давление выбирается по технологии, а не по желанию левой пятки финансового директора.
И не забываем про пар вторичного вскипания. Чем ниже давление после теплообменника, тем меньше этого паразита в конденсатных линиях. Если забить на это, ваша система возврата конденсата на кондитерской фабрике будет не работать, а имитировать извержение Везувия.
3. Правильная обвязка: почему ваш регулятор — не пескоструйный аппарат
Регулятор за 500 тысяч — вещь хрупкая. Если в него летит «наждачка» из капель воды и окалины на скорости 40 м/с, седло превращается в решето за месяц. Чтобы этого не случилось, станция должна быть СИСТЕМОЙ, а не куском железа.
Сепаратор и поплавковый конденсатоотводчик: Обязательны. Нужно убрать воду до клапана, иначе он умрет смертью храбрых в борьбе с эрозией.
Воздухоотводчик: Воздух не греет, он создает изоляцию. Греть воздух за миллионы рублей — сомнительный стартап.
ФИЛЬТР ПЕРЕД РЕГУЛЯТОРОМ: Устанавливается СТРОГО СЕТКОЙ ВБОК (в горизонтальной плоскости).
Если поставите как на водопроводе (крышкой вниз) — в «стакане» соберется ведро конденсата, которое первым же рывком пара вынесет ваш регулятор гидроударом.
Диаметр трубы: После регулятора пар расширяется. Ему тесно! Труба должна быть на 1–2 размера больше. Физику расширения не обмануть приказом гендиректора.
Защита и логика: Запорная арматура — только сильфонная. Манометры — до и после (через сифоны!). Предохранительный клапан — СТРОГО после точки подключения байпаса. Иначе ваш байпас — это прямая дорога к взрыву теплообменника на производстве.
Хватит гадать на манометрах!
Перестаньте сжигать бюджеты на «дешевые» решения, которые влетают в копеечку при первом же простое линии. Хватит верить, что клапан сам разберется с водой и воздухом.
КВиП предлагает вам не просто купить железо, а включить голову. Приходите к нам на полный прикладной семинар-интенсив. Мы разберем вашу реальную пароконденсатную систему, ткнем пальцем в ваши косяки на месте и покажем, как сделать так, чтобы система работала, а не высасывала деньги.
Не наступайте на грабли — заказывайте интенсив КВиП прямо сейчас! Пора переходить от имитации к инженерии.
