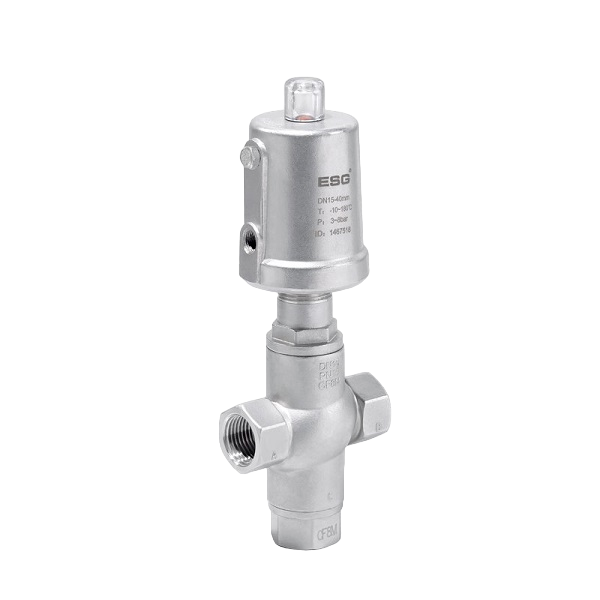

ESG 103 пневматический трехходовой угловой седельный клапан

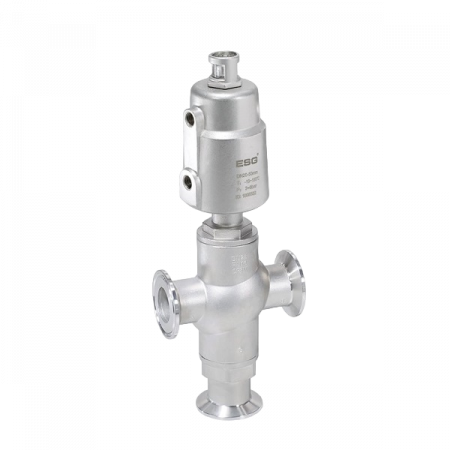

ESG 103 пневматический трехходовой угловой седельный клапан КВиП в Москве

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Описание и область применения ESG 103 пневматического трехходового углового седельного клапана

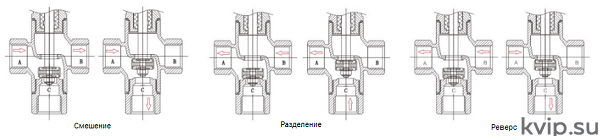

Седельный клапан имеет три сквозных отверстия, которые могут реализовать функцию коммутационного разделения или смешивания, и может в определенной степени заменить два двухходовых запорных клапана. Когда клапан находится в нерабочем состоянии из-за силы пружины, конец C клапана обычно закрыт, а конец B обычно открыт; когда поршень привода подвергается воздействию сжатого газа, конец клапана C открывается, а конец B закрывается. В режиме двойного действия клапан открывается и закрывается сжатым воздухом.

ESG 103 пневматический трехходовой угловой седельный клапан

Сферы применения:

Производство продуктов питания и напитков (статья об использовании клапанов в молочной промышленности - здесь);
Дезинфекция, больничный стерилизатор;
Водоотведение;
Фасовочное оборудование и т.д.

Читайте в наших статьях:
Кто способен заменить GEMU на рынке РФ?
Как КВиП внесли свой вклад в борьбу с COVID-19?

Характеристики ESG 103 пневматического трехходового углового седельного клапана

Параметры:

Рабочее давление: 0-16 бар (0-232 psi);
Контрольное давление: 3-8 бар (43,5-116 psi);
Среда управления: фильтрованный сжатый воздух или нейтральный газ;
Материал корпуса: CF8M;
Материал привода: CF8;
Материал уплотнения: PTFE;
Температура рабочей среды: -10 °C - +180 °C;
Температура откружающей среды: -10 °C - +80 °C;
Тип управления: нормально закрытый, нормально закрытый двойного действия, свободный двойного действия;
Тип присоединения: резьбовое, клемповое;
Рабочая среда: вода, пар, масло, нейтральный газ или жидкость, органический растворитель, кислоты и щелочи;
Класс герметичности: DIN EN 12266 Class A.

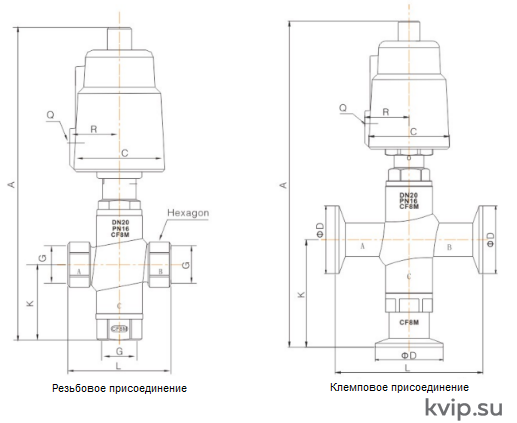

Размеры ESG 103 пневматического трехходового углового седельного клапана

Резьбовое соединение
Размеры	Привод	Q	C	R	G	A	К	L	Hexagon	Weight (kg)
DN15	40	1/8"	50.5	27	1/2"	195	50	68	27	0.91
DN20	50	1/8"	60	33	3/4"	230	60	75	32	1.25
DN25	50	1/8"	60	33	1"	242	68	90	40	1.64
DN32	90	1/8"	106	55	11/4"	355	86	116	50	4.62
DN40	90	1/8”	106	55	11/2"	360	90	116	56	5.15
DN50	90	1/8"	106	55	2"	382	102	138	69	6.52

Клемповое соединение
Размер	Привод	Q	C	R	D	A	К	L	Вес (кг)
DN15	40	1/8"	50.5	27	34	223	80	90	0.99
DN20	50	1/8"	60	33	50.5	246	80	90	1.48
DN25	50	1/8"	60	33	50.5	262	90	100	1.78
DN32	90	1/8"	106	55	50.5	373	104	130	4.75
DN40	90	1/8"	106	55	64	381	111	150	5.45
DN50	90	1/8"	106	55	64	408	128	160	6.65

Одинарного действия нормально закрытый
DN	Привод	Интерфейс	Отверстие	Значения расхода Kv (м³/ч)		Разделение		Смешивание		Обратная функция
DN	Привод	Интерфейс	Отверстие	A-B	A-C	Диф. давление, МПа	Контр. давление, МПа	Диф. давление, МПа	Контр. давление, МПа	Диф. давление, МПа	Контр. давление, МПа
DN15-A	40	1/2"	14	4.1	4.9	0-1.6	0.4-0.6	0-1.2	0.4-0.6	0-1.4	0.4-0.6
DN20-A	50	3/4”	18	5.8	6.5	0-1.6	0.45-0.65	0-1.4	0.45-0.65	0-1.6	0.45-0.7
DN20-B	50	3/4”	18	5.8	6.5	0-1.6	0.3-0.55	0-0.8	0.3-0.55	0-1.6	0.3-0.7
DN25-A	50	1"	24	13.9	14.4	0-1.1	0.45-0.65	0-0.6	0.45-0.65	0-0.7	0.45-0.7
DN25-B	50	1"	24	13.9	14.4	0-1.4	0.3-0.65	0-0.3	0.3-0.65	0-1.2	0.3-0.7
DN32-A	90	1 1/4"	31	20.9	22.8	0-0.55	0.6-0.7	0-1.6	0.6-0.7	0-1.0	0.6-0.7
DN32-B						0-1.4	0.45-0.7	0-1.2	0.45-0.7	0-1.6	0.45-0.7
DN32-C						0-1.6	0.3-0.45	0-0.2	0.3-0.45	0-1.6	0.3-0.5
DN40-A	90	1 1/2'	35	24.4	26.6	0-0.45	0.6-0.7	0-1.6	0.6-0.7	0-0.6	0.6-0.7
DN40-B						0-1.2	0.45-0.7	0-1.0	0.45-0.7	0-1.6	0.45-0.7
DN40-C						0-1.6	0.3-0.5	0-0.1	0.3-0.5	0-1.6	0.3-0.6
DN50-A	90	2”	45	29.3	31.9	0-0.25	0.6-0.7	0-0.9	0.6-0.7	0-0.3	0.6-0.7
DN50-B						0-0.9	0.45-0.7	0-0.5	0.45-0.7	0-0.8	0.45-0.7
DN50-C						0-1.6	0.3-0.6	—	—	0-1.6	0.3-0.7

Двойного действия нормально закрытый
DN	Привод	Интерфейс	Отверстие	Значения расхода Kv (м³/ч)		Разделение		Смешивание		Обратная функция
DN	Привод	Интерфейс	Отверстие	A-B	A-C	Диф. давление, МПа	Контр. давление, МПа	Диф. давление, МПа	Контр. давление, МПа	Диф. давление, МПа	Контр. давление, МПа
DN15-A	40	1/2"	14	4.1	4.9	0-1.6	0.4-0.6	0-1.6	0.4-0.6	0-1.4	0.4-0.6
DN20-B	50	3/4"	18	5.8	6.5	0-1.6	0.3-0.55	0-1.6	0.3-0.55	0-1.6	0.3-0.7
DN25-B	50	1"	24	13.9	14.4	0-1.4	0.3-0.65	0-1.4	0.3-0.65	0-1.2	0.3-0.7
DN32-D	63	1 1/4"	31	20.9	22.8	0-1.3	0.35-0.7	0-1.3	0.35-0.7	0-1.3	0.35-0.7
DN32-C	90	1 1/4"	31	20.9	22.8	0-1.6	0.3-0.55	0-1.6	0.3-0.55	0-1.6	0.3-0.55
DN40-D	63	1 1/4"	35	24.4	26.6	0-1.0	0.35-0.7	0-1.0	0.35-0.7	0-1.0	0.35-0.7
DN40-C	90	1 1/2"	35	24.4	26.6	0-1.6	0.3-0.6	0-1.6	0.3-0.6	0-1.6	0.3-0.6
DN50-C	90	2“	45	29.3	31.9	0-1.6	0.3-0.65	0-1.6	0.3-0.65	0-1.6	0.3-0.7

Двойного действия свободного состояния
DN	Привод	Интерфейс	Отверстие	Значения расхода Kv (м³/ч)		Разделение		Смешивание		Обратная функция
DN	Привод	Интерфейс	Отверстие	A-B	A-C	Диф. давление, МПа	Контр. давление, МПа	Диф. давление, МПа	Контр. давление, МПа	Диф. давление, МПа	Контр. давление, МПа
DN15	40	1/2"	14	4.1	4.9	0-1.6	0.3-0.5	0-1.6	0.3-0.5	0-1.6	0.3-0.5
DN20	50	3/4"	18	5.8	6.5	0-1.6	0.3-0.5	0-1.6	0.3-0.5	0-1.6	0.3-0.5
DN25	50	1"	24	13.9	14.4	0-1.6	0.3-0.55	0-1.6	0.3-0.6	0-1.6	0.3-0.55
DN32	63	1 1/4"	31	20.9	22.8	0-1.6	0.3-0.6	0-1.6	0.3-0.6	0-1.6	0.3-0.6
DN32	90	1 1/4"	31	20.9	22.8	0-1.6	0.3-0.4	0-1.6	0.3-0.45	0-1.6	0.3-0.4
DN40	63	1 1/4"	35	24.4	26.6	0-1.5	0.3-0.7	0-1.4	0.3-0.65	0-1.5	0.3-0.7
DN40	90	1 1/2"	35	24.4	26.6	0-1.6	0.3-0.45	0-1.6	0.3-0.5	0-1.6	0.3-0.45
DN50	90	2"	45	29.3	31.9	0-1.6	0.3-0.6	0-1.6	0.3-0.6	0-1.6	0.3-0.6
