Технические характеристики
- Номинальное давление: PN63
- Температура раб. среды: -10℃ — +120℃
- Материал корпуса: CF8(304), CF8M(316)
- Материал шара: CF8(304), CF8M(316)
- Материал уплотнений: PTFE
- Тип присоединения: резьбовое (BSP、BSPT、NPT)

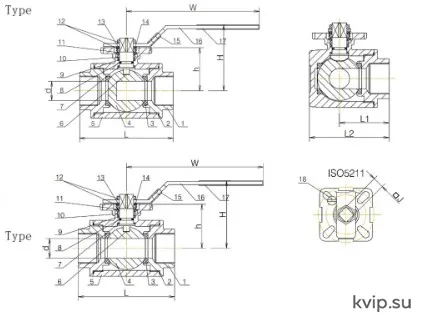

Размеры
|
Size |
d |
L |
H |
W |
h |
L1 |
J |
ISO5211 |
L2 |
|
DN8 |
9.5 |
75 |
66 |
130 |
36.8 |
37.5 |
9 |
F03/F04 |
57.5 |
|
DN10 |
11 |
75 |
66 |
130 |
36.8 |
37.5 |
9 |
F03/F04 |
57.5 |
|
DN15 |
12 |
75 |
66 |
130 |
36.8 |
37.5 |
9 |
F03/F04 |
57.5 |
|
DN20 |
15 |
85 |
72 |
161 |
41,2 |
42,5 |
11 |
F04/F05 |
65,5 |
|
DN25 |
20 |
100 |
77 |
161 |
46.5 |
50 |
11 |
F04/F05 |
79 |
|
DN32 |
25 |
122 |
92 |
203 |
56 |
61 |
14 |
F05/F07 |
97 |
|
DN40 |
32 |
131 |
96 |
203 |
60 |
65,5 |
14 |
F05/F07 |
106,5 |
|
DN50 |
40 |
158 |
107 |
203 |
70.5 |
79 |
14 |
F05/F07 |
129 |
|
DN65 |
49 |
178 |
135 |
254 |
95,5 |
89 |
17 |
F07/F10 |
145 |
|
DN80 |
60 |
202 |
147 |
254 |
106 |
101 |
17 |
F07/F10 |
167 |
|
DN100 |
75 |
246 |
160 |
310 |
119 |
123 |
17 |
F07/F10 |
203 |

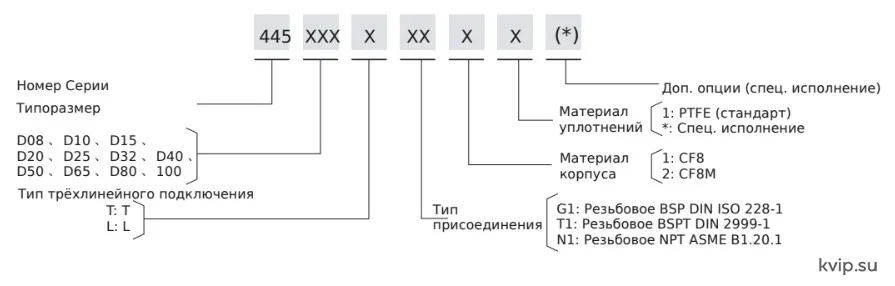

Код для заказа
