ANDREX DP-V-111 Запорный вентиль

Описание Andrex DP-V-111 Запорного вентиля

Вентиль запорный, запорно-регулирующий угловой:
ТИП DP-V-111

Характеристики:
Диаметр - 15 – 250 мм;
Давление - 40 бар (возможно изготовление с фланцами на 6, 10, 16,и 25 бар);
Температура- до 530 ºС (для мягкого уплотнения ≤ 200 ºС);
Среда - вода, пар, нефтепродукты, морская вода, другие нейтральные жидкие и газообразные среды.

Исполнение: тип / присоединение / материал корпуса / тип плунжера и седла / прочее. Ознакомиться подробнее с принципом работы трубопроводной арматуры, Вы сможете в статье на нашем сайте.



Применение: Вентили служат для обеспечения герметичного перекрытия рабочей среды. Запорные вентили не предназначены для регулирования. Для регулирования необходимо использовать только запорно-регулирующие вентили (исполнения R, RR, Q). О том, как обозначается шаровой кран на схеме, читайте в нашей статье.

Спецификация материалов

Исполнение	Стандартное	и	Стандартное	и
Наименование	Тмдх 450°С	Тмдх 530°С	Тмдх 450°С	Тмдх 530°С
DN15-80	DN 100 -250
Корпус, крышка	(P250GH) С22.8 (1.0460)	16МоЗ (1.5415)	GP240GH (1.0619)	G20Mo5 (1.5419)
Седло	G 18 8 Мп (1.4370) или Stellit, или CW306G
Плунжер	Х30Сг13 (1.4028) , X17CrNi16-2 (1.4057) , P250GH (1.0460) , CW306G
Уплотнение плунжера	G 18 8 Мп (1.4370) или Stellit , CW306G , PTFE , NBR
Шток	X17CrNi16-2 (1.4057), X20Cr13 (1.4021) , BT9 , CW306G
Уплотнение крышки	Графит
Штурвал	Чугун с шаровидным графитом

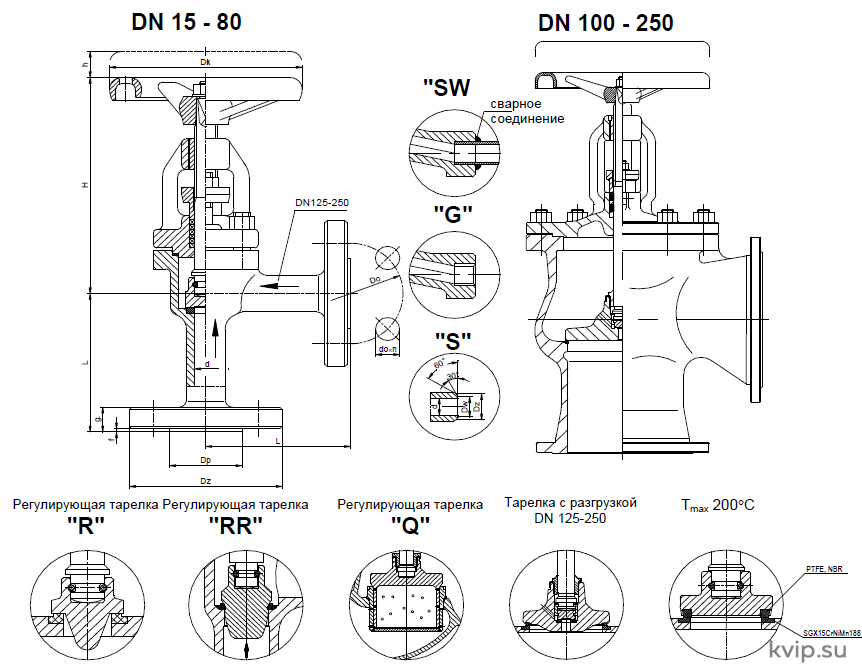

Размеры

DN	Стандартное - фланцы																	Под приварку ,,S”
	Р						N40								PN 16
	Dz	Dp	Do	do	n	L	g-	f	H	h	Dk	Масса	Dz	Dp	Do	do	h	Dz	Dw	Масса
15	95	45	65	14	4	90	16	2	153	15	120	3,90	95	45	65	14	4	22	18	2.30
20	105	58	75	14	4	95	18	2	153	15	120	4.40	105	58	75	14	4	27	23	2.20
25	115	68	85	14	4	100	18	2	153	15	120	4,90	115	68	85	14	4	34	29	2,30
32	140	78	100	18	4	105	18	2	240	17	160	8.50	140	78	100	18	4	43	37	4.70
40	150	88	110	18	4	115	18	3	250	22	160	9.10	150	88	110	18	4	49	43	4.80
50	165	102	125	18	4	125	20	3	255	26	160	12.40	165	102	125	18	4	61	55	6,70
65	185	122	145	18	8	145	22	3	290	30	200	24,50	185	122	145	18	4	77	69	17,20
80	200	138	160	18	8	155	24	3	320	36	250	32.80	200	138	160	18	8	90	81	23,90
100	235	162	190	22	8	175	24	3	360	50	320	55.50	220	158	180	18	8	115	105	43,80
125	270	188	220	26	8	200	26	3	390	58	280	67.00	250	184	210	18	8	141	131	50,80
150	300	218	250	26	8	225	28	3	440	70	320	88,50	285	212	240	22	8	170	158	68,60
200	375	285	320	30	12	275	34	3	515	92	400	150,00	340	268	295	22	12	222	204	114,20
250	450	345	385	33	12	325	38	3	590	130	400	245.00	405	320	355	26	12	290	260	196,60

Технические данные

Материал корпуса	PN	Максимально допустимое давление при температуре среды
		20°С	100°С	150°С	200°С	250°С	З00°С	350°С	400°С	450°С	480°С	500°С	510°С	520°С	530°С	540°С	550°С	560°С
	бар
(P250GH)C 22.8 (1.0460)	40	40.0	37.1	35.2	33.3	30.5	27.6	25.7	23,8	13.1	-	-	-	-	-	-	-	-
16МоЗ (1.5415)	40	40.0	40.0	40.0	40.0	39.0	34,3	32.4	30,5	29.5	22,4	17.7	14.5	11.2	9.0	-	-	-
GP240GH (1.0619)	40	40.0	37.1	35,2	33.3	30.5	27.6	25.7	23.8	13.1	-	-	-	-	-	-	-	-
G20MO5 (1.5419)	40	40.0	40.0	40.0	40.0	39.0	34,3	32.4	30,5	29.5	22,4	17.7	14,5	11.2	9.0	-	-	-

РЕСУРС КЛАПАНА: 100 000 часов.

Монтаж и эксплуатация

Монтаж и обслуживание должны производиться организациями, имеющими лицензию на данный вид работ. персонал этих фирм должен быть аттестован.

Перед монтажом необходимо очистить трубопровод от механических загрязнений. Проверить соответствие параметров среды параметрам вентиля. Узнать о том, кто из Российских производителей способен заменить Danfoss, Вы сможете в этой статье.

Вентили могут быть установлены в любом рабочем положении. Следует обращать внимание, чтобы направление движения транспортируемой среды совпадало с направлением стрелки расположенной на корпусе вентиля, и чтобы вентили не находились под нагрузкой моментов вызванных силой тяжести трубопроводов и оборудования. Вентили должны эксплуатироваться строго по назначению. Для безотказной работы вентиля необходимо соблюдать следующие условия:

• Среда, протекающая через вентиль, должна быть очищена от механических загрязнений;
• Вентиль во время работы должен быть защищен от механических повреждений;
• Должны соблюдаться параметры, записанные на вентиле и в паспорте на изделие.

Гарантия 12 месяцев со дня монтажа и не больше чем 18 месяцев со дня продажи.
