Описание АСТА Р15 РМ вентиля запорно-регулирующего с сильфонным уплотнением
АСТА Р15 РМ вентиль запорно-регулирующий с сильфонным уплотнением:DN: 15–300
PN: 1,6 МПа
t max°: 300 °C
Материал корпуса: чугун СЧ
Присоединение: фланцевое
Регулирующие вентили – это арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода или проходного сечения. Подробнее о скорости прогрева пара в паропроводах разных типов читайте в статье на нашем сайте.
Технические данные АСТА Р15 РМ вентиля запорно-регулирующего с сильфонным уплотнением
Типоразмеры | DN15–300 |
---|---|
Рабочая среда | Вода, пар, воздух |
Исполнения |
Р15–РМ – запорно-регулирующий клапан с мягким уплотнением |
Максимальная температура |
220°C |
Минимальная температура | -10°C |
Присоединение | Фланцевое EN 1092–2 PN16 |
Номинальное давление, PN | 1,6 МПа |
Читайте в наших статьях:
Как КВиП организовали нагрев подачи пара в гранулятор на Фанерном Заводе?
Куда пропали регуляторы давления с рынка?

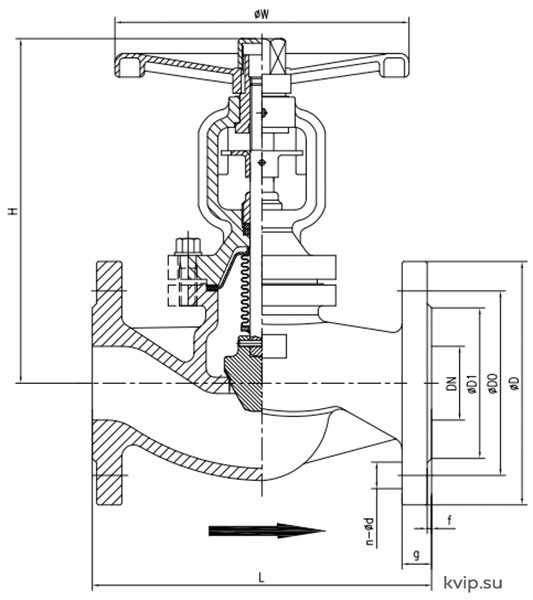

Весогабаритные характеристики АСТА Р15 РМ вентиля запорно-регулирующего с сильфонным уплотнением

DN | L, мм | H, мм | H1, мм | H2, мм | N x d | Вес, кг | Kvs, м3/ч |
---|---|---|---|---|---|---|---|
15 | 130 | 95 | 65 | 46 | 4х14 | 3,25 | 4 |
20 | 150 | 105 | 75 | 56 | 4х14 | 4,10 | 6,3 |
25 | 160 | 115 | 85 | 65 | 4х14 | 5,50 | 10,0 |
32 | 180 | 140 | 100 | 76 | 4х19 | 7,90 | 16,0 |
40 | 200 | 150 | 110 | 84 | 4х19 | 9,30 | 25,0 |
50 | 230 | 165 | 125 | 99 | 4х19 | 13,30 | 40,0 |
65 | 290 | 185 | 145 | 118 | 4х19 | 19,50 | 80,0 |
80 | 310 | 200 | 160 | 132 | 8х19 | 27,10 | 125,0 |
100 | 350 | 220 | 180 | 156 | 8х19 | 39,10 | 200,0 |
125 | 400 | 250 | 210 | 184 | 8х19 | 59,00 | 250,0 |
150 | 480 | 285 | 240 | 211 | 8х23 | 69,00 | 400,0 |
200 | 600 | 340 | 295 | 266 | 12х23 | 130,00 | 630,0 |
250 | 730 | 405 | 355 | 319 | 12х28 | 160,00 | 926,0 |
300 | 850 | 460 | 410 | 375 | 12х28 | 400,00 | 1333,0 |

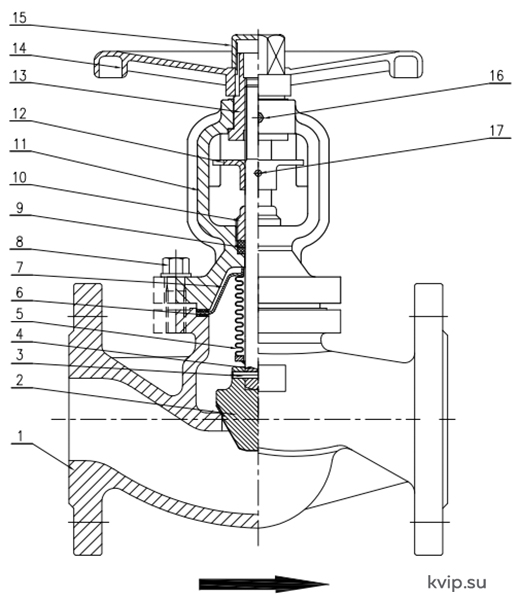

Спецификация материалов АСТА Р15 РМ вентиля запорно-регулирующего с сильфонным уплотнением

№ | Наименование | Материал |
---|---|---|
1 | Корпус | Чугун JL1040 (GG25) |
2 | Плунжер | Сталь 20Х13 |
4 | Шток | Сталь 20Х13 |
5, 7 | Сильфон | Нерж. сталь 08Х17Н13М2Т |
6 | Уплотнение по крышке корпуса | Графит |
8 | Болты | Сталь 20Х13 |
3, 16, 17 | Штифты, прессмасленка | Нерж. сталь 08Х18Н10 (AISI304) |
9 | Сальниковое уплотнение | Графит |
10 | Сальникодержатель | Сталь 20Х13 |
11 | Крышка корпуса | Чугун JL1040 (GG25) |
12 | Указатель положения | Сталь углеродистая |
13 | Ходовая гайка | Бронза |
14 | Штурвал |
Штампованная сталь |
15 | Колпачок | Сталь углеродистая |
Установка АСТА Р15 РМ вентиля запорно-регулирующего с сильфонным уплотнением
В произвольном положении за исключением положения "штурвалом вниз". Направление потока должно совпадать со стрелкой на корпусе. О том, как рассчитать объем жидкости в трубопроводе читайте в статье на нашем сайте.Перед установкой вентиля внутренние полости системы, трубопровод должны быть очищены от грязи, песка, окалины и других посторонних частиц во избежание повреждения поверхности седла и диска, что может привести к нарушению герметичности вентиля.
