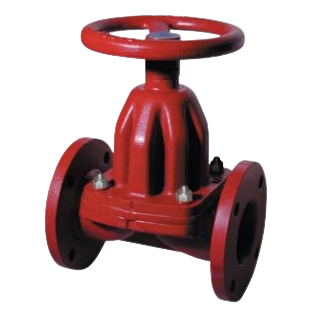

Описание GO мембранных клапанов
Мембранные клапаны GO не включают в себя сальники и являются герметичными для всех жидкостей, шламов, зернистых материалов, порошков, паст, газов, кислот и т.д. Подробнее об асептических мембранных кранах Вы сможете узнать в статье на нашем сайте.Диафрагма (внутренняя мембрана) подпирается при открытии и закрытии и может быть легко заменена без специальных инструментов. Широкий ассортимент эластомерных материалов обеспечивает правильный выбор для каждого вида применения и является гарантией полной коррозионной стойкости и сопротивления истиранию. Клапаны санитарного типа рекомендованы для обеспечения абсолютной стерильности в фармацевтической и биотехнологической промышленности. Применение совершенно профилированных, самоосушающихся корпусов из нержавеющей стали и диафрагм с покрытием из PTFE позволяет производить клапаны, свободные от рассадников бактерий.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Сферы применения GO мембранных клапанов
- Химический процесс;
- Производство энергии;
- Водоподготовка;
- Горное дело;
- Бумажная масса и бумага;
- Атомная промышленность;
- Фармацевтическая промышленность;
- Пища и напитки;
- Биопроцессы.
Преимущества GO мембранных клапанов
- Долгий срок службы диафрагмы: нет металлических вставок, которые деформируют эластомеры;
- Низкая потеря давления;
- Поддержка диафрагмы при октрытии и закрытии позволяет работать в вакууме;
- Быстрая и легкая замена дифрагмы;
- Покрытие эпоксидной краской, корпус клапана защищен кислотоупорным лаком.
Характеристики GO мембранных клапанов
- Тип Weir, с направленным потоком – полнопроходной тип;
- Санитарный тип;
- Фланцевые клапаны размером от 1/2" до 14";
- Санитарный тип (сварной стык, резьбовое соединение, с тремя зажимами, муфта) размером от 1/2" до 4";
- Ручные, пневматические и электрические приводы.
Спецификация материалов GO мембранных клапанов
| Материалы корпуса клапана |
Чугун GG20 или GG 25 (UNI ISO 185/UNI 5007) в соответствии с ASTM A126 Высокопрочный чугун или чугун с шаровидным графитом GS400/12 (UNI ISO 1083/UNI 4544) в соответствии с ASTM A536 Литая сталь WCB (A216M-93) в соответствии с ASTM A216 WCB Углеродистая сталь LCB в соответствии с ASTM A352 Нержавеющая сталь 316 (A743M-98) в соответствии с CF8M Чистый алюминий |
| Материалы облицовки корпуса клапана |
Мягкая резина Бутилкаучук Твердая резина (эбонит) ECTFE/HALAR PFA ETFE Гальванизация (в горячей цинковой ванне) |
| Внутренняя и верхняя поверхность корпуса (только для санитарного типа) |
Сатинирование или вакуумная струйная обработка внешней поверхности Вакуумная струйная обработка, сатинирование, зеркальная или сверхзеркальная полировка внутренней поверхности |
| Материал диафрагмы |
Натуральный каучук Белый натуральный каучук Неопрен EPDM Витон Бутил Нитрил Гипалон Силикон Неопрен/ Силикон (смесь) Покрытие из PTFE |
Применимый стандарт конструкции размеров:
- BS 5156;
- DIN 3202 F1.
- ANSI / ASME B16.5 фланцевые клапаны;
- ANSI / ASME B16.1 фланцевые фитинги;
- ANSI / ASME B1.20.1 трубные резьбы (NPT);
- ANSI / ASME B16.34 стальные клапаны;
- ANSI / ASME B16.11 муфтовые сварные фитинги;
- MSS SP-88 мембранные клапаны;
- ANSI / ASME B16.25 стыковые сварные концы.
Сертификаты имеющиеся в распоряжении:
- EN 10204 3.1.B
- EN 10204 2.2
- SGS GLOBAL TRADE SOLUTIONS;
- ITS INTERNEK TESTING SERVICES;
- BV BUREAU VERITAS.
- Конечные выключатели;
- Соленоидный клапан;
- Указатель положения;
- Регулятор воздушного фильтра;
- Позиционер.
- Электропневматический позиционер 4:20 мА или электронный датчик положения 4:20 мА под углом 30°-90°;
- Трехфазный двигатель переменного тока.

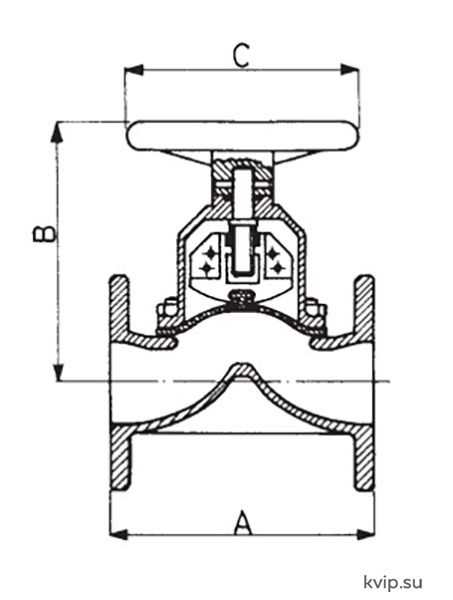

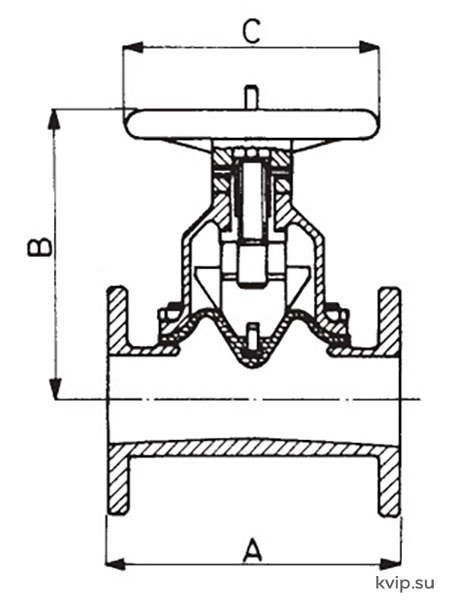

Фланцевые концы GO мембранных клапанов
|
Размер, мм |
A BS5156 | |||
|
Необлиц- ованный |
С резин- овой облиц- овкой |
С облиц- овкой из PFA-ETFE |
С облиц- овкой из HALAR- ECTFE |
|
| 15 | 100 | 110 | 101 | 101 |
| 20 | 117 | 123 | 118 | 118 |
| 25 | 128 | 138 | 129 | 129 |
| З0 | 145 | 155 | 146 | 146 |
| 40 | 162 | 172 | 163 | 163 |
| 50 | 186 | 196 | 187 | 187 |
| 60 | 217 | 227 | 218 | 218 |
| 75 | 255 | 265 | 256 | 256 |
| 100 | 307 | 317 | 308 | 308 |
| 125 | 355 | 365 | 356 | 356 |
| 150 | 407 | 417 | 408 | 408 |
| 200 | 520 | 530 | 521 | 521 |
| 250 | 635 | 645 | 636 | 636 |
| 300 | 750 | 760 | 751 | 751 |
| 350 | 750 | 760 | 751 | 751 |
|
Размер, мм |
A DIN3202 F1 необлиц- ованный и облиц- ованный |
В | С | Вес, кг | |
| BS | DIN | ||||
| 15 | 130 | 87,5 | 70 | 2,3 | 2,1 |
| 20 | 150 | 112,5 | 95 | 3,8 | 4,0 |
| 25 | 160 | 117,5 | 95 | 4,0 | 4,5 |
| З0 | 180 | 135 | 110 | 6,6 | 7,5 |
| 40 | 200 | 170 | 130 | 8,0 | 8,5 |
| 50 | 230 | 187,5 | 155 | 12,0 | 12,2 |
| 60 | 290 | 232,5 | 175 | 17,0 | 18,0 |
| 75 | 310 | 260 | 210 | 23,0 | 26,0 |
| 100 | 350 | 315 | 255 | 36,5 | 39,0 |
| 125 | 400 | 400 | 298 | 56,0 | 57,0 |
| 150 | 480 | 442,5 | 370 | 76,5 | 75,0 |
| 200 | 600 | 585 | 410 | 144 | 155 |
| 250 | 730 | 655 | 560 | 225 | 242 |
| 300 | 850 | 718 | 560 | 330 | 340 |
| 350 | 980 | 805 | 560 | 400 | 410 |
|
Размер, мм |
A BS5156 |
A DIN3202 F1 необлиц- ованный и облиц- ованный |
|
|
необлиц- ованный |
облиц- ованный |
||
| 15 | 108 | 114 | 130 |
| 20 | 117 | 123 | 150 |
| 25 | 127 | 133 | 160 |
| 30 | 146 | 152 | 180 |
| 40 | 159 | 165 | 200 |
| 50 | 190 | 196 | 230 |
| 60 | 216 | 222 | 290 |
| 75 | 254 | 260 | 310 |
| 100 | 305 | 313 | 350 |
| 125 | 356 | 364 | 400 |
| 150 | 406 | 414 | 480 |
| 200 | 521 | 529 | 600 |
| 250 | 635 | 645 | 730 |
| 300 | 749 | 759 | 850 |
|
Размер, мм |
В | С | Вес, кг, BS | Вес, кг, DIN |
| 15 | 90 | 70 | 2,4 | 2,6 |
| 20 | 90 | 70 | 2,8 | 3,0 |
| 25 | 112 | 100 | 4,2 | 4,6 |
| 30 | 112 | 100 | 4,5 | 5,5 |
| 40 | 112 | 100 | 5,5 | 6,0 |
| 50 | 146 | 140 | 10 | 11 |
| 60 | 177 | 180 | 15 | 17 |
| 75 | 205 | 225 | 25 | 28 |
| 100 | 244 | 225 | 32 | 36 |
| 125 | 272 | 310 | 57 | 64 |
| 150 | 433 | 368 | 66 | 81 |
| 200 | 420 | 368 | 115 | 135 |
| 250 | 545 | 587 | 180 | 235 |
| 300 | 640 | 587 | 280 | 335 |

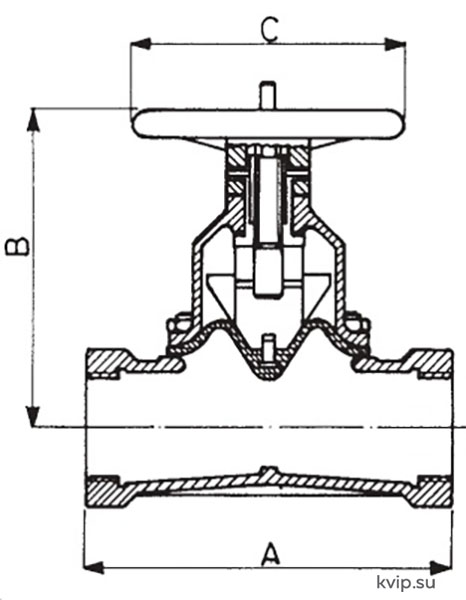

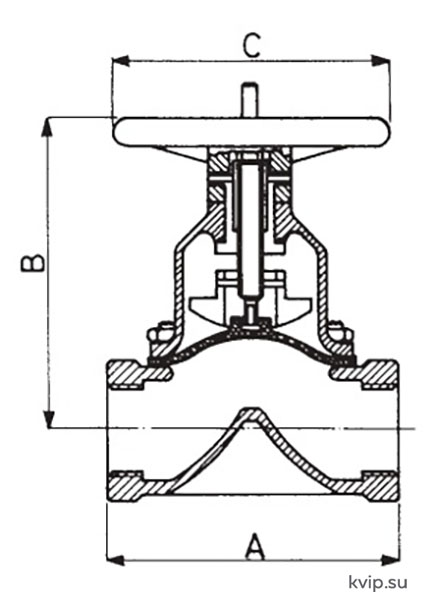

Резьбовые концы GO мембранных клапанов
| Размер, мм | A резьбовое соединение-сварная муфта-сварной стык | В | С | Вес, кг | |
| чугун | сплав | ||||
| 15 | 64 | 108 | 85 | 70 | 0,9 |
| 20 | 83 | 117 | 90 | 70 | 1,5 |
| 25 | 108 | 127 | 107 | 100 | 2,1 |
| З0 | 121 | 146 | 115 | 100 | 3,5 |
| 40 | 140 | 159 | 148 | 140 | 4,9 |
| 50 | 185 | 190 | 156 | 140 | 6,4 |
| 65 | 203 | 216 | 173 | 180 | 9,6 |
| 80 | 254 | 254 | 227 | 225 | 17,5 |
| 100 | - | 305 | 255 | 225 | 26,0 |
| Размер, мм | А резьбовые концы | В | С | Вес, кг |
| 15 | б4 | 90 | 90 | 0,9 |
| 20 | 83 | 90 | 70 | 118 |
| 25 | 108 | 112 | 100 | 3,0 |
| З0 | 121 | 112 | 100 | 3,2 |
| 40 | 140 | 112 | 100 | 3,5 |
| 50 | 165 | 146 | 140 | 6,5 |
| 65 | 203 | 177 | 180 | 10 |
| 80 | 254 | 205 | 225 | 21 |

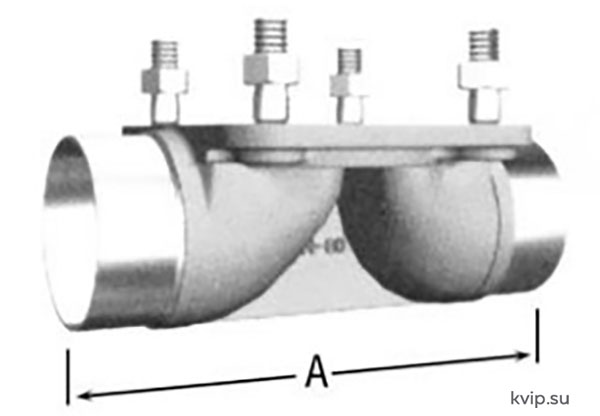

Сварной стык по ISO 4200, внутренний и внешний диаметр трубы
|
Размер |
15 |
20 |
25 |
З2 |
40 |
50 |
65 |
80 |
100 |
|---|---|---|---|---|---|---|---|---|---|
|
А |
110 |
119 |
129 |
148 |
181 |
192 |
218 |
258 |
307 |

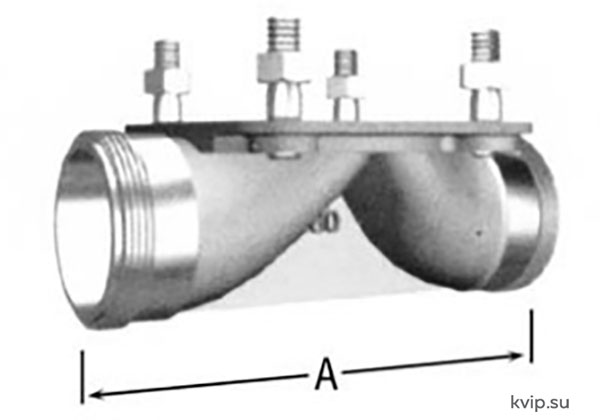

Резьбовое соединение (внешнее) IDF, SMS, BSM
|
Размер |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|---|---|---|---|---|---|---|---|---|---|
|
А |
108 |
117 |
127 |
146 |
159 |
190 |
216 |
254 |
305 |

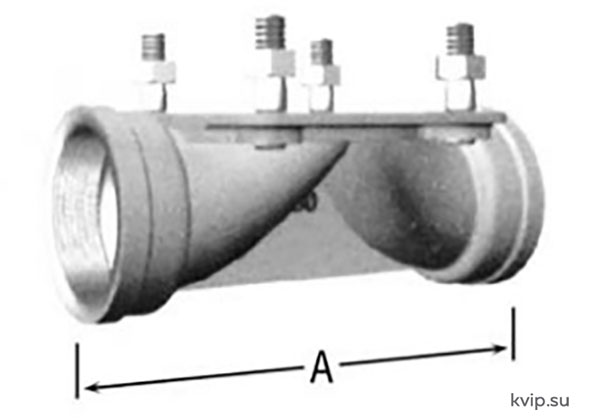

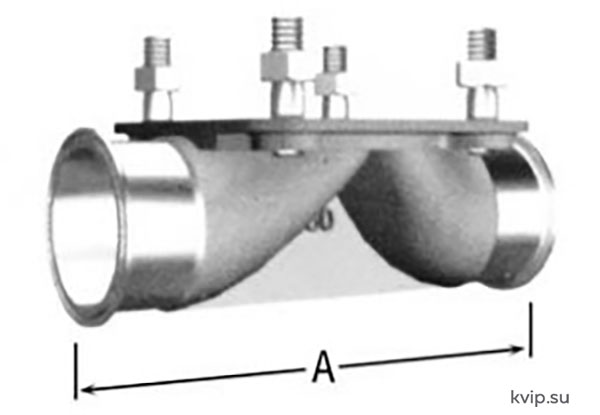

Тип с тремя зажимами (TRI-CLAMP)
|
Размер |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|---|---|---|---|---|---|---|---|---|---|
|
А |
108 |
117 |
127 |
146 |
159 |
190 |
216 |
254 |
305 |
Муфта и резьбовое соединение (внутреннее)
|
Размер |
15 |
20 |
25 |
З2 |
40 |
50 |
65 |
80 |
100 |
|---|---|---|---|---|---|---|---|---|---|
|
А |
108 |
117 |
127 |
148 |
158 |
180 |
216 |
254 |
305 |

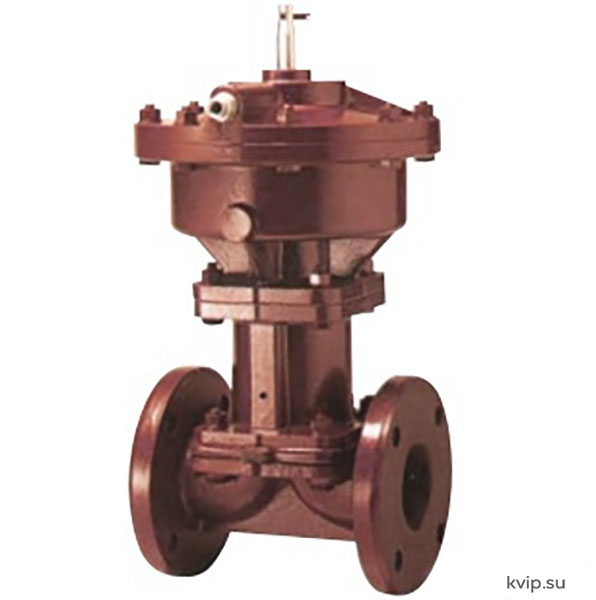

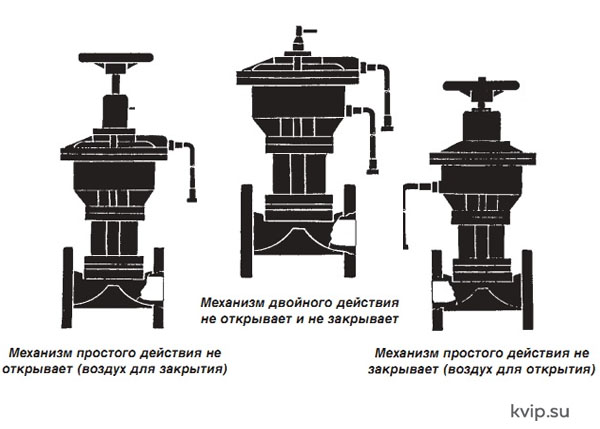

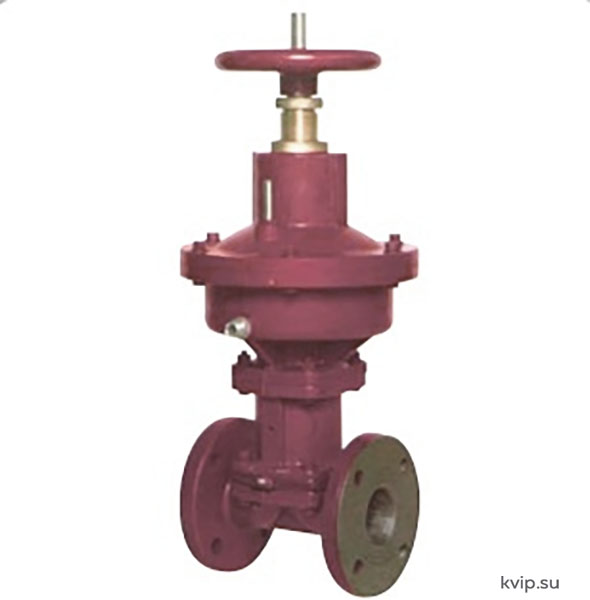

Пневматические приводы GO мембранных клапанов
Серия пневматических исполнительных механизмов поршневого типа является превосходным решением для разных видов применения. Данные приводы специально запроектированы для мембранных клапанов серии GO и могут быть установлены в любое положение. О принципе работы трехходового крана для манометра читайте в статье на нашем сайте. Пневматические приводы серии GO выполняются из алюминия и выпускаются в трех вариантах:- механизм простого действия: не закрывает (воздух для открытия);
- механизм простого действия: не открывает (воздух для закрытия);
- механизм двойного действия: не открывает и не закрывает.

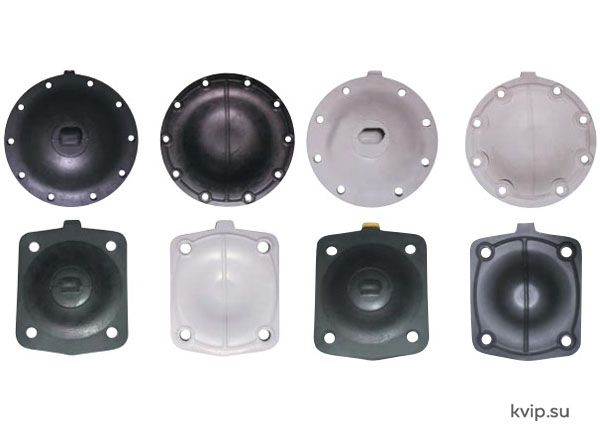

Выбор и применение типовой резиновой диафрагмы GO мембранных клапанов
| Материал | Применение |
|---|---|
| Натуральный каучук | Средняя кислотостойкость |
| Натуральный каучук | Сопротивление истиранию |
| Натуральный каучук | Высокое сопротивление истиранию |
| Белый натуральный каучук | Пищевая и фармацевтическая промышленность |
| Неопреновый каучук | Стойкость к разжиженным кислотам |
| Неопреновый каучук | Водоподготовка |
| Неопреновый каучук | Каустическая сода |
| Бутилкаучук | Стерилизация паром |
| Нитрильный каучук | Масла и консистентные смазки |
| Гипалоновый каучук | Кислотостойкость |
| Каучук Epdm | Радиоактивные материалы |
| Витоновый каучук | Хлор для ароматизации |
| Витоновый каучук | Высокие температуры |
| Каучук с покрытием из РТFЕ | Все химикаты и пища |
| Силиконовый каучук | Высокие температуры |
| Материал | Диапазон температур (°С) | Твердость по Шору-А |
|---|---|---|
| Натуральный каучук | от 30 до 80 | 65 - 75 |
| Натуральный каучук | от 30 до 80 | 60 - 70 |
| Натуральный каучук | от 30 до 80 | 50 - 60 |
| Белый натуральный каучук | от -10 до 80 | 55 - 65 |
| Неопреновый каучук | от -25 до 95 | 65 - 75 |
| Неопреновый каучук | от -25 до 95 | 60 - 70 |
| Неопреновый каучук | от -25 до 95 | 60 - 70 |
| Бутилкаучук | от -25 до 115 | 60 - 70 |
| Нитрильный каучук | от -10 до 90 | 65 - 75 |
| Гипалоновый каучук | от -15 до 110 | 60 - 70 |
| Каучук Epdm | от 30 до 128 | 60 - 70 |
| Витоновый каучук | от -10 до 178 | 60 - 70 |
| Витоновый каучук | от -10 до 178 | 60 - 70 |
| Каучук с покрытием из РТFЕ | от 30 до 170 | - |
| Силиконовый каучук | от -100 до 220 | 60 - 70 |
*Твердость проходных клапанов на 10° меньше вышеуказанной; Витон и PTFE не предусмотрены для проходных клапанов Hypalon® (Гипалон) и Viton® (Витон) - фабричные марки фирмы Dupont; Halar® - фабричная марка фирмы Ausimont U.S.A. Galassi&Ortolani АО производит специальные клапаны с 1937 г. Ассортимент продуктов, который включает в себя:
- Мембранные клапаны;
- Шланговые задвижки;
- Дроссельные клапаны;
- Обратные клапаны;
- Пневматические приводы.
- Сертификация Системы Управления Качеством по UNI En ISO 9002;
- Выбор поставщиков, сертифицированных по ISO, которые применяют передовые;
- технологии отливки, контроль всех входящих компонентов с тем, чтобы обнаружить и удалить;
- дефектные части, контроль всех продуктов, обработанных на станке, чтобы проверить их соответствие с нашими размерными стандартами;
- Гидравлическое испытание корпуса клапана при 110/115% от номинального давления, чтобы обеспечить оптимальную плотность;
- Покрытие каждого клапана антикоррозионным лаком без дополнительных расходов.
Процесс компьютеризированного числового управления (CNC):
Оборудование Центров Механической Обработки и Токарные Станки с числовым управлением для обеспечения:- Максимального контроля за каждым компонентом;
- Полной взаимозаменяемости всех компонентов в случае замены;
- Полной стабильности и точного соединения клапана;
- Снижения номинального крутящего момента.
- Индивидуальный подход к каждому клиенту перед продажей и после её;
- Непосредственное вмешательсто наших специалистов на заводе по запросу;
- Широкий запас немедленно поставляемых запчастей.
