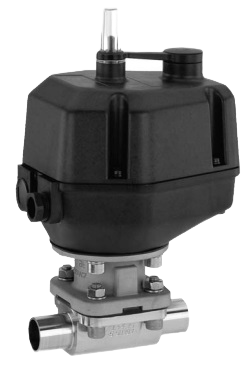

GEMU 698 Мембранный клапан

Описание GEMU 698 Мембранного клапана

2/2-ходовой мембранный клапан GEMÜ 698 с моторизованным управлением не требующим техобслуживания сервоприводом, зубчато-ременным редуктором и реверсируемым синхронным двигателем. Стандартно комплектуется ручным аварийным управлением и индикатором положения. Подробнее о том, как рассчитать объем жидкости в трубопроводе, читайте в статье на нашем сайте.

Технические характеристики GEMU 698 Мембранного клапана

• Применение для нейтральных, агрессивных*, жидких и газообразных рабочих сред;
• Может мыться и стерилизоваться без разборки (модели мембранного клапана из нержавеющей стали);
• Ограничение хода клапана с помощью регулируемых концевых выключателей;
• Нечувствительность к содержащим частицы средам;
• Корпуса и мембраны клапанов в различном исполнении и из разных материалов;
• Различные виды соединения;
• Качество обработки поверхности до 0,25 мкм, электрополировка;
• Возможность применения в качестве регулировочного клапана (с GEMÜ 1284)

Преимущества GEMU 698 Мембранного клапана

• Произвольное направление потока, в обоих направлениях обеспечивается герметичность до полного рабочего давления;
• Произвольное монтажное положение;
• Воспроизводимая регулировочная характеристика, надежная функция открывания/закрывания;
• Прямая обработка электрического регулирующего воздействия 0/4-20 мА с помощью дополнительного модуля GEMÜ 1284;
• По желанию электрическая сигнализация положения с помощью потенциометра.

Рабочая среда GEMU 698 Мембранного клапана

Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздействия на физические и химические свойства материалов соответствующих корпусов и мембран. Ознакомиться с тем, кто из Российских производителей способен заменить Данфосс, Вы сможете в нашей статье.

Рабочая температура макс. 150°C (зависит от материалов, контактирующих с рабочей средой)

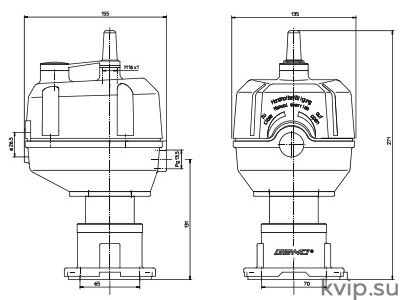

Размеры привода GEMU 698 Мембранного клапана

Потребляемая мощность: 10 ВА

Допустимые температуры:

1. Температура окружающей среды от -10 до +55°C;
2. Температура хранения от -10 до +55°C

Время установки: стандартная модель около 20 сек

Класс защиты GEMU 698 Мембранного клапана

IP 65 согласно DIN 40050

Резьбовой кабельный разъем 2 x PG 13,5

Продолжительность включения 100% ПВ

Номинальная длина	Рабочее давление	Пропускная способность Ку*	Масса (кг)
(мм)	(бар)	[мгТч]	Патрубок под сварку
15	0 - 10	11,0	2,7
20	0 - 10	12,5	2,8
25	0 - 10	21,0	3,1
32	0-6	43,0	7,0
40	0 - 6	50,0	7,5
50	0 - 6/4**	64,0	11,5

Все значения давления приведены в барах; значения превышения давления и рабочего давления определены на закрытом клапане, на одной стороне которого присутствовало статическое рабочее давление. Для приведенных значений гарантируется герметичность на седле клапана и по направлению наружу. Данные для случаев наличия рабочего давления с обеих сторон, а также данные для химически чистых веществ предоставляются по запросу.

*Значение пропускной способности Kv указано для соединения корпуса клапана ISO, материал мембраны EPDM. **DN 50 с мембраной PTFE до 4 бар Значения пропускной способности Kv определены при р1 = 6 бар, материал мембраны EPDM.

**Значения пропускной способности приведены для не обшитых клапанов. Для обшитых клапанов они ниже и изменяются в зависимости от обшивки.

Данные для заказа

Тип корпуса	Код -
Корпус емкости,	В*
Проход	D
Многоходовое исполнение	М**
Т-образный корпус	т*

* Размеры см. в брошюре по Т-образным клапанам
** Размеры и исполнения по запросу или специальному заказу

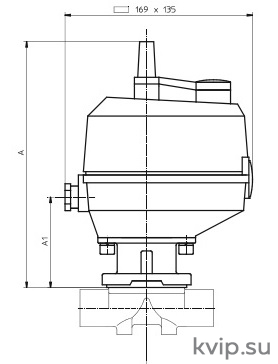

Размеры привода (мм)

DN	А	А1
15-25	222	82
32-40	271	131
50	278	138

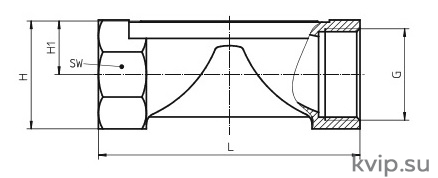

DN	G	Н	Н1	t	L	SW Код материала 8	SW Код материала 37	Количество ключевых поверхностей
15	1/2”	30	16	9	85	32	27	6
20	3/4”	33	17	10	85	41	32	6
25	1”	37	17	13	110	46	41	6
32	1 1/4”	50	25	16	120	55	50	6
40	1 1/2”	52	25	18	140	65	55	6
50	2”	69	34	18	165	75	70	6

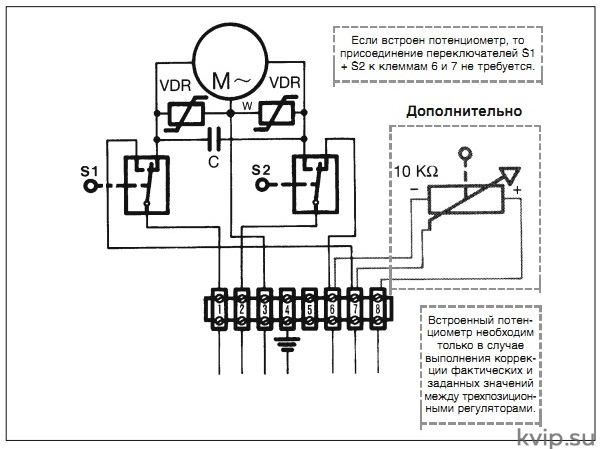

Электрическая схема GEMU 698 Мембранного клапана
