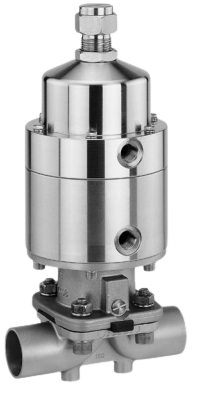

Конструкция GEMU Асептического клапана
2/2-ходовой или многоходовой металлический мембранный клапан GEMU 658/688 оборудован двухступенчатым клапаном. Корпус при- вода выполнен из нержавеющей стали, управление осуществляется двумя поршнями, работающими независимо. Подробнее об асептических мембранных кранах/клапанах читайте в статье на нашем сайте. Узнать о том, кто из Российских производителей способен заменить Danfoss, Вы сможете в нашей статье.Технические характеристики GEMU Асептического клапана
- Применение для нейтральных, агрессивных, жидких и газообразных рабочих сред;
- Химическая стойкость привода;
- Допускается очистка CIP / SIP и стерилизация;
- С помощью регулировочного винта в управляющей головке наряду с обычными функциями открытия и закрытия устанавливается неполный ход (ограниченный объемный расход);
- Функция быстрого ОТКРЫТИЯ / ЗАКРЫТИЯ как возможность точного дозирования рабочей среды;
- Нечувствительность к содержащим частицы средам;
- Корпуса и мембраны клапанов выпускаются в различных исполнениях и из разных материалов;
- Обеспечиваются различные виды соединения;
- Компактный монтаж.
| Рабочая среда | ||||||||
| Агрессивные, нейтральные, газообразные и жидкие вещества, не оказывающие отрицательного воздействия на физические и химические свойства материалов соответствующих корпусов и мембран. | ||||||||
| Температура рабочей среды | макс 150 ° С | |||||||
| Температура окружающей среды | макс 60 ° С | |||||||
| Размеры | ||||||||
| Рабочее давление [бар> | Управляющее давление | Масса | ||||||
| MG | DN | Тип | EPDM / FPM | PTFE | [Бар> | [Кг> | ||
| 10 | 10 | 658 | 0 - 10 | 0 - 6 | 4,5 - 6,0 | 1,6 | ||
| 15 | ||||||||
| 25 | 15 | 688 | 0 - 10 | 0 - 6 | 5,5 - 7,0 | 4,9 | ||
| 20 | ||||||||
| 25 | ||||||||
| 40 | 688 | 0 - 10 | 0 - 6 | 3,5 - 7,0 | 19,0 | |||
| 50 | 688 | 0 - 10 | 0 - 6 | 5,5 - 7,0 | 19,6 | |||
| FPM |
|
||
| EPDM |
|
||
| PTFE / выпуклый EPDM | Свободный PTFE | ||
| PTFE / FPM выпуклый | Свободный PTFE | ||
| ПТФЭ / EPDM | Клееный PTFE | ||
| Размер мембраны | GEMU | Исполнение | ØВ | A | A1 | A2 | |
| 10 | 658 | 1T1 | 61 | 169 | 27 | 51 | |
| 25 | 688 | 1T1 | 98 | 216 | 64 | 50 | |
| 40 | 688 | 2T1 | 168 | 320 | 76 | 95 | |
| 50 | 688 | 2T1 | 168 | 328 | 84 | 95 | |
| Форма корпуса | |||||||
| Донный сливной клапан | |||||||
| Проходной | |||||||
| Многоходовое исполнение | |||||||
| T-образный корпус | |||||||
| Материал корпуса | |||||||
| 1.4435 BN 2 (CF3M) | точное литье, Fe <0,5% | ||||||
| 1.4435 (ASTM 351 CF3M? 316 L) | точное литье | ||||||
| 1.4408 | точное литье | ||||||
| 1.4435 (316 L) | Штампованный корпус | ||||||
| 1.4435 (BN 2) | Штампованный корпус, Fe <0,5% | ||||||
| Вид соединения | |||||||
| Патрубок под сварку | |||||||
| Патрубок DIN | |||||||
| Патрубок 11850, серия 1 | |||||||
| Патрубок 11850, серия 2 | |||||||
| Патрубок 11850, серия 3 | |||||||
| Патрубок 11866, серия | |||||||
| Патрубок JIS-G 3447 | |||||||
| Патрубок JIS-G 3459 | |||||||
| Патрубок SMS 3008 | |||||||
| Патрубок BS 4825, часть 1 | |||||||
| Патрубок ASME BPE | |||||||
| Патрубок EN ISO 1127 | |||||||
| Резьбовые соединения | |||||||
| Внутренняя резьба DIN | ISO 228 | ||||||
| Наружная резьба DIN 11851 | |||||||
| Одна сторона с наружной резьбой, другая сторона с коническим патрубком и накидной гайкой, DIN 11851 | |||||||
| Стерильное резьбовое соединение по заказу | |||||||
| Патрубок под хомут | |||||||
| Хомут ASME BPE для трубы ASME BPE | укороченная конструкция | ||||||
| Хомут по образцу ASME BPE для трубы EN | монтажная длина EN 558, серия 7 | ISO 1127 | |||||
| Хомут ASME BPE для трубы ASME BPE | монтажная длина EN 558, серия 7 | ||||||
| Хомут DIN 32676 для трубы DIN 11850 | монтажная длина EN 558, серия 7 | ||||||
| Хомут SMS 3017 для трубы SMS 3008 | монтажная длина EN 558, серия 7 | ||||||
