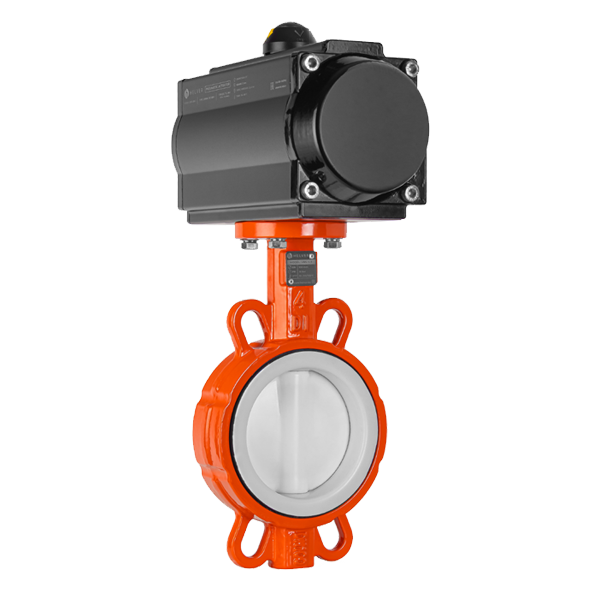

Дисковый поворотный затвор с пневмоприводом RPA VBS-143
Общие технические характеристики
|
Область применения |
Поворотные затворы Helver VBS предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования. |
|
Рабочая среда |
Вода, теплоносители, нейтральные среды (воздух, азот и др.), кислоты, щёлочи. |
|
Номинальный диаметр, DN |
40–300 мм |
|
Номинальное давление, PN |
1,6 МПа |
|
Мин. температура рабочей среды, Tmin |
-10 °С |
|
Макс. температура рабочей среды, Tmax |
+150 °С (+180 °С кратковременно) |
|
Тип присоединения |
Межфланцевое. Ответные фланцы согласно ГОСТ 33259-2015 на PN 1,6 МПа |
|
Класс герметичности |
«А» по ГОСТ 9544 и ГОСТ 54808 |
|
Условия эксплуатации |
УХЛ по ГОСТ 15150-69 |

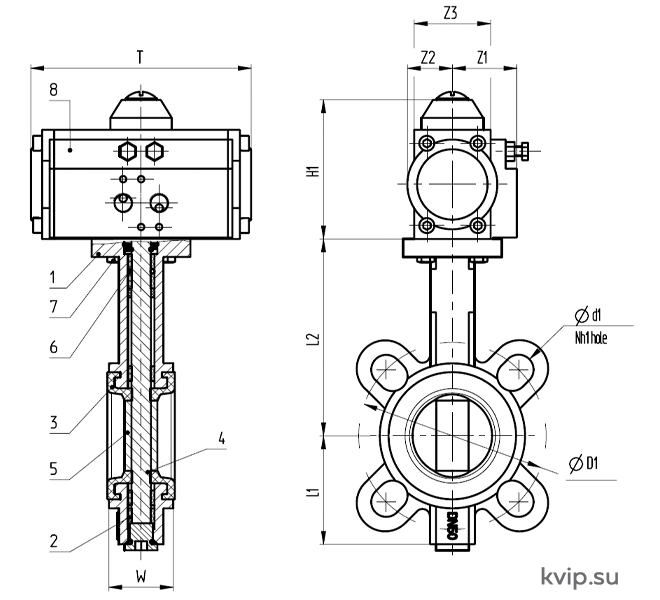

Габаритные и присоединительные размеры
|
Размер |
Модель |
L1 |
L2 |
W |
D1 |
d1 |
Nh1 |
T |
H1 |
Z1 |
Z2 |
Z3 |
|
|
mm |
in |
||||||||||||
|
40 |
1,5" |
PRA-25 |
73 |
132 |
43 |
125 |
20 |
4 |
147 |
93 |
43 |
30 |
51 |
|
PRA-40 |
171 |
109 |
47 |
36 |
70 |
||||||||
|
PRA-60 |
180 |
120 |
53 |
42 |
78 |
||||||||
|
PRA-90 |
209 |
130 |
57 |
46 |
86 |
||||||||
|
50 |
2" |
PRA-25 |
73 |
132 |
43 |
125 |
20 |
4 |
147 |
93 |
43 |
30 |
51 |
|
PRA-40 |
171 |
109 |
47 |
36 |
70 |
||||||||
|
PRA-60 |
180 |
120 |
53 |
42 |
78 |
||||||||
|
PRA-90 |
209 |
130 |
57 |
46 |
86 |
||||||||
|
65 |
2,5" |
PRA-25 |
83 |
138 |
46 |
145 |
20 |
4 |
147 |
93 |
43 |
30 |
51 |
|
PRA-40 |
171 |
109 |
47 |
36 |
70 |
||||||||
|
PRA-60 |
180 |
120 |
53 |
42 |
78 |
||||||||
|
PRA-90 |
209 |
130 |
57 |
46 |
86 |
||||||||
|
80 |
3" |
PRA-25 |
97 |
154 |
46 |
150 |
20 |
4 | |||||
