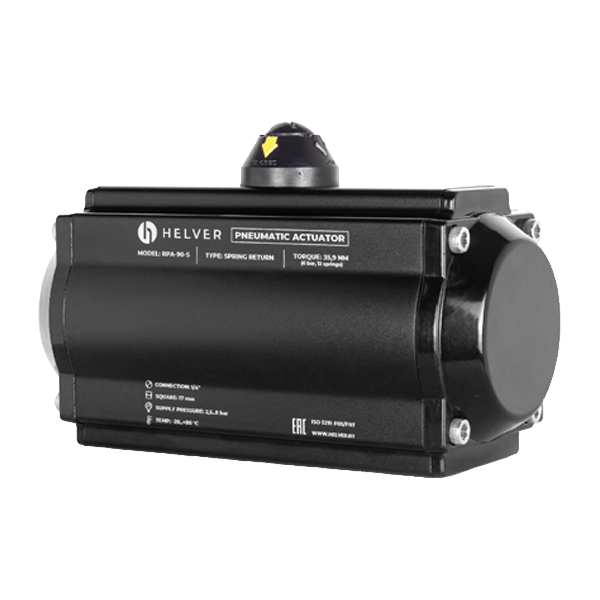

Helver RPA-S пневмопривод одностороннего действия

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Пневмопривод одностороннего действия Helver RPA-S

Общие технические характеристики

Рабочая среда	Сжатый воздух (сухой и чистый; размер инородных частиц не более 30 мкм)
Давление управляющей среды	2,5…8,0 бар(и)
Температура управляющей среды	-20…+80 °С
Монтажное положение	Любое
Стандарт присоединения пилотного клапана	Namur
Стандарт фланца для присоединения пневмопривода к клапану	ISO 5211
Степень защиты корпуса	IP65

Крутящий момент пневмопривода

Модель	Количество пружин	Давление управляющего воздуха, бар(и)														Крутящий момент закрытия, Нм
		2,5		3,0		4,0		5,0		6,0		7,0		8,0
		Крутящий момент открытия, Нм
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°
RPA-60-S	5	14,4	10,4	19,3	15,3	29,2	25,2	39,1	35,1							14,4	10,4
	6	12,2	7,5	17,1	12,5	27,0	22,4	36,9	32,3							17,2	12,6
	7			15,0	9,6	24,9	19,5	34,8	29,4	44,7	39,3					20,1	14,7
	8					22,9	16,6	32,8	26,5	42,7	36,4	52,6	46,3			23,0	16,7
	9					20,8	13,8	30,7	23,7	40,6	33,6	50,5	43,5	60,4	53,4	25,8	18,8
	10							28,6	20,8	38,5	30,7	48,4	40,6	58,3	50,5	28,7	20,9
	11							26,5	17,9	36,4	27,8	46,3	37,7	56,2	47,6	31,6	23,0
	12									34,4	25,0	44,3	34,9	54,2	44,8	34,4	25,0
RPA-90-S	5	22,2	15,0	29,7	22,5	44,8	37,6	59,9	52,7							22,8	15,6
	6	19,0	10,5	26,5	18,0	41,6	33,1	56,7	48,2							27,3	18,8
	7			23,4	13,4	38,5	28,5	53,6	43,6	68,6	58,6					31,9	21,9
	8					35,4	24,0	50,5	39,1	65,5	54,1	80,7	69,3			36,4	25,0
	9					32,2	19,4	47,3	34,5	62,3	49,5	77,5	64,7	92,5	79,7	41,0	28,2
	10							44,2	30,0	59,2	45,0	74,4	60,2	89,4	75,2	45,5	31,3
	11							41,0	25,4	56,0	40,4	71,2	55,6	86,2	70,6	50,1	34,5
	12									52,9	35,9	68,1	51,1	83,1	66,1	54,6	37,6
RPA-130-S	5	32,5	21,5	43,7	32,7	66,0	55,0	87,8	76,8							34,1	23,1
	6	27,9	14,8	39,1	26,0	61,4	48,3	83,2	70,1							40,8	27,7
	7			34,4	19,2	56,7	41,5	78,5	63,3	101,3	86,1					47,6	32,4
	8					52,2	34,6	74,0	56,4	96,8	79,2	118,6	101,0			54,5	36,9
	9					47,5	27,8	69,3	49,6	92,1	72,4	113,9	94,2	135,7	116,0	61,3	41,6
	10							64,7	42,9	87,5	65,7	109,3	87,5	131,1	109,3	68,0	46,2
	11							60,0	36,1	82,8	58,9	104,6	80,7	126,4	102,5	74,8	50,9
	12									78,3	52,0	100,1	73,8	121,9	95,6	81,7	55,4
RPA-190-S	5	49,1	31,7	65,4	48,0	97,4	80,0	130,1	112,7							48,7	31,3
	6	42,8	21,9	59,1	38,2	91,1	70,2	123,8	102,9							58,5	37,6
	7			52,8	27,5	84,8	59,5	117,5	92,2	149,2	123,9					69,2	43,9
	8					78,6	50,8	111,3	83,5	143,0	115,2	175,7	147,9			77,9	50,1
	9					72,4	41,0	105,1	73,7	136,8	105,4	169,5	138,1	201,1	169,7	87,7	56,3
	10							98,7	64,0	130,4	95,7	163,1	128,4	194,7	160,0	97,4	62,7
	11							92,5	54,5	124,2	86,2	156,9	118,9	188,5	150,5	106,9	68,9
	12									118,0	76,3	150,7	109,0	182,3	140,6	116,8	75,1
RPA-300-S	5	74,3	47,6	99,0	72,3	149,5	122,8	199,0	172,3							78,2	51,5
	6	63,4	32,7	88,1	57,4	138,6	107,9	188,1	157,4							93,1	62,4
	7			78,2	41,6	128,7	92,1	178,2	141,6	228,7	192,1					108,9	72,3
	8					117,8	77,2	167,3	126,7	217,8	177,2	268,3	227,7			123,8	83,2
	9					107,9	61,4	157,4	110,9	207,9	161,4	258,4	211,9	308,9	262,4	139,6	93,1
	10							146,5	95,1	197,0	145,6	247,5	196,1	298,0	246,6	155,4	104,0
	11							136,6	79,2	187,1	129,7	237,6	180,2	288,1	230,7	171,3	113,9
	12									177,2	114,9	227,7	165,4	278,2	215,9	186,1	123,8
RPA-515-S	5	128,9	86,3	171,9	129,3	258,9	216,3	343,9	301,3							127,7	85,1
	6	112,0	60,5	155,0	103,5	242,0	190,5	327,0	275,5							153,5	102,0
	7			138,2	77,8	225,2	164,8	310,2	249,8	396,2	335,8					179,2	118,8
	8					208,4	140,1	293,4	225,1	379,4	311,1	465,4	397,1			203,9	135,6
	9					190,5	114,3	275,5	199,3	361,5	285,3	447,5	371,3	533,5	457,3	229,7	153,5
	10							258,7	173,6	344,7	259,6	430,7	345,6	516,7	431,6	255,4	170,3
	11							241,9	147,8	327,9	233,8	413,9	319,8	499,9	405,8	281,2	187,1
	12									311,1	208,1	397,1	294,1	483,1	380,1	306,9	203,9
RPA-785-S	5	190,4	123,1	254,4	187,1	385,4	318,1	515,4	448,1							205,9	138,6
	6	162,7	81,5	226,7	145,5	357,7	276,5	487,7	406,5							247,5	166,3
	7			199,0	103,9	330,0	234,9	460,0	364,9	591,0	495,9					289,1	194,0
	8					303,2	194,3	433,2	324,3	564,2	455,3	695,2	586,3			329,7	220,8
	9					275,5	152,7	405,5	282,7	536,5	413,7	667,5	544,7	798,5	675,7	371,3	248,5
	10							377,8	241,2	508,8	372,2	639,8	503,2	770,8	634,2	412,8	276,2
	11							350,1	200,6	481,1	331,6	612,1	462,6	743,1	593,6	453,4	303,9
	12									453,3	290,0	584,3	421,0	715,3	552,0	495,0	331,7
RPA-1270-S	5	332,0	224,1	436,0	328,1	646,0	538,1	856,0	748,1							305,9	198,0
	6	292,4	162,7	396,4	266,7	606,4	476,7	816,4	686,7							367,3	237,6
	7			356,8	205,3	566,8	415,3	776,8	625,3	987,8	836,3					428,7	277,2
	8					527,2	353,9	737,2	563,9	948,2	774,9	1159,2	985,9			490,1	316,8
	9					487,6	292,6	697,6	502,6	908,6	713,6	1119,6	924,6	1330,6	1135,6	551,4	356,4
	10							658,0	442,2	869,0	653,2	1080,0	864,2	1291,0	1075,2	611,8	396,0
	11							618,4	380,8	829,4	591,8	1040,4	802,8	1251,4	1013,8	673,2	435,6
	12									789,8	530,4	1000,8	741,4	1211,8	952,4	734,6	475,2
RPA-1550-S	5	372,7	268,8	500,7	396,8	758,7	654,8	1016,7	912,8							376,2	272,3
	6	318,3	193,6	446,3	321,6	704,3	579,6	962,3	837,6							451,4	326,7
	7			391,8	246,3	649,8	504,3	907,8	762,3	1164,8	1019,3					526,7	381,2
	8					595,4	429,1	853,4	687,1	1110,4	944,1	1368,4	1202,1			601,9	435,6
	9					540,9	353,8	798,9	611,8	1055,9	868,8	1313,9	1126,8	1570,9	1383,8	677,2	490,1
	10							744,5	536,6	1001,5	793,6	1259,5	1051,6	1516,5	1308,6	752,4	544,5
	11							690,0	461,4	947,0	718,4	1205,0	976,4	1462,0	1233,4	827,6	599,0
	12									892,6	643,1	1150,6	901,1	1407,6	1158,1	902,9	653,4
RPA-2270-S	5	541,1	398,5	730,1	587,5	1109,1	966,5	1487,1	1344,5							548,5	405,9
	6	459,9	288,6	648,9	477,6	1027,9	856,6	1405,9	1234,6							658,4	487,1
	7			566,7	368,7	945,7	747,7	1323,7	1125,7	1702,7	1504,7					767,3	569,3
	8					865,6	637,9	1243,6	1015,9	1622,6	1394,9	2000,6	1772,9			877,1	649,4
	9					783,4	527,0	1161,4	905,0	1540,4	1284,0	1918,4	1662,0	2297,4	2041,0	988,0	731,6
	10							1080,2	796,1	1459,2	1175,1	1837,2	1553,1	2216,2	1932,1	1096,9	812,8
	11							999,0	686,2	1378,0	1065,2	1756,0	1443,2	2135,0	1822,2	1206,8	894,0
	12									1296,8	955,3	1674,8	1333,3	2053,8	1712,3	1316,7	975,2
RPA-3450-S	5	882,6	657,9	1170,6	945,9	1746,6	1521,9	2321,6	2096,9							779,1	554,4
	6	771,7	503,4	1059,7	791,4	1635,7	1367,4	2210,7	1942,4							933,6	665,3
	7			949,8	635,0	1525,8	1211,0	2100,8	1786,0	2675,8	2361,0					1090,0	775,2
	8					1414,9	1055,6	1989,9	1630,6	2564,9	2205,6	3138,9	2779,6			1245,4	886,1
	9					1304,1	899,2	1879,1	1474,2	2454,1	2049,2	3028,1	2623,2	3604,1	3199,2	1401,8	996,9
	10							1768,2	1319,7	2343,2	1894,7	2917,2	2468,7	3493,2	3044,7	1556,3	1107,8
	11							1657,3	1163,3	2232,3	1738,3	2806,3	2312,3	3382,3	2888,3	1712,7	1218,7
	12									2122,4	1582,9	2696,4	2156,9	3272,4	2732,9	1868,1	1328,6
RPA-4730-S	5	1248,3	920,6	1643,3	1315,6	2432,3	2104,6	3221,3	2893,6							1050,4	722,7
	6	1103,8	710,7	1498,8	1105,7	2287,8	1894,7	3076,8	2683,7							1260,3	867,2
	7			1354,2	895,8	2143,2	1684,8	2932,2	2473,8	3721,2	3262,8					1470,2	1011,8
	8					1998,7	1475,0	2787,7	2264,0	3576,7	3053,0	4365,7	3842,0			1680,0	1156,3
	9					1854,1	1265,1	2643,1	2054,1	3432,1	2843,1	4221,1	3632,1	5010,1	4421,1	1889,9	1300,9
	10							2498,6	1843,2	3287,6	2632,2	4076,6	3421,2	4865,6	4210,2	2100,8	1445,4
	11							2354,1	1633,3	3143,1	2422,3	3932,1	3211,3	4721,1	4000,3	2310,7	1589,9
	12									2998,5	2212,5	3787,5	3001,5	4576,5	3790,5	2520,5	1734,5
RPA-7100-S	5	1792,7	1269,0	2382,7	1859,0	3563,7	3040,0	4744,7	4221,0							1685,0	1161,3
	6	1560,1	931,4	2150,1	1521,4	3331,1	2702,4	4512,1	3883,4							2022,6	1393,9
	7			1918,4	1184,8	3099,4	2365,8	4280,4	3546,8	5462,4	4728,8					2359,2	1625,6
	8					2866,8	2028,2	4047,8	3209,2	5229,8	4391,2	6410,8	5572,2			2696,8	1858,2
	9					2634,1	1691,6	3815,1	2872,6	4997,1	4054,6	6178,1	5235,6	7360,1	6417,6	3033,4	2090,9
	10							3583,5	2535,0	4765,5	3717,0	5946,5	4898,0	7128,5	6080,0	3371,0	2322,5
	11							3350,8	2198,4	4532,8	3380,4	5713,8	4561,4	6895,8	5743,4	3707,6	2555,2
	12									4300,2	3042,9	5481,2	4223,9	6663,2	5405,9	4045,1	2787,8
RPA-10100-S	7	2389,4	1356,8	3230,4	2197,8	4913,4	3880,8	6596,4	5563,8							2851,2	1818,6
	8	2129,0	948,9	2970,0	1789,9	4653,0	3472,9	6336,0	5155,9							3259,1	2079,0
	9	1869,6	542,0	2710,6	1383,0	4393,6	3066,0	6076,6	4749,0	7759,6	6432,0					3666,0	2338,4
	10	1610,2	134,1	2451,2	975,1	4134,2	2658,1	5817,2	4341,1	7500,2	6024,1	9183,2	7707,1			4073,9	2597,8
	11			2190,9	568,3	3873,9	2251,3	5556,9	3934,3	7239,9	5617,3	8922,9	7300,3	10605,9	8983,3	4480,7	2858,1
	12					3614,5	1843,4	5297,5	3526,4	6980,5	5209,4	8663,5	6892,4	10346,5	8575,4	4888,6	3117,5
	13					3354,1	1436,5	5037,1	3119,5	6720,1	4802,5	8403,1	6485,5	10086,1	8168,5	5295,5	3377,9
	14							4777,7	2711,6	6460,7	4394,6	8143,7	6077,6	9826,7	7760,6	5703,4	3637,3
	15							4517,4	2304,7	6200,4	3987,7	7883,4	5670,7	9566,4	7353,7	6110,3	3897,6
	16									5941,0	3579,8	7624,0	5262,8	9307,0	6945,8	6518,2	4157,0

*В данной таблице указано значение крутящего момента для открытия воздухом (поворот вала-шестерни против часовой стрелки) и закрытия пружинами (поворот вала-шестерни по часовой стрелке) пневмопривода при начале движения (0°) и окончании движения (90°) вала-шестерни.
