Общие технические характеристики
|
Область применения |

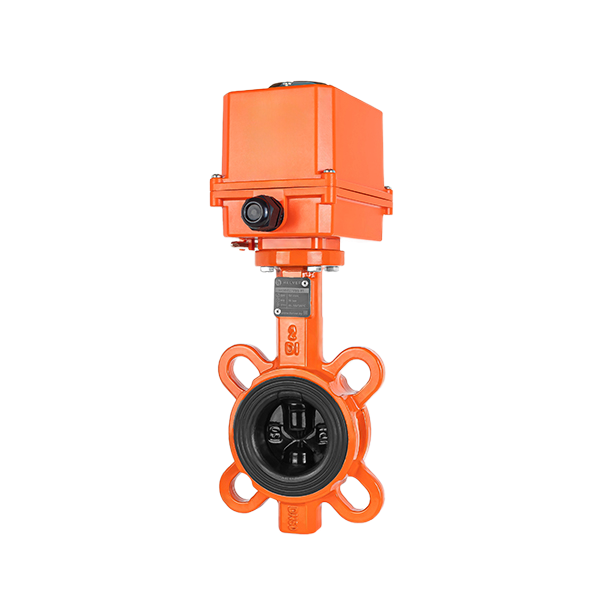

Поворотные затворы Helver VBS предназначены для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, вентиляции и кондиционирования. |
|
Рабочая среда |
Вода, теплоносители, нейтральные среды (воздух, азот и др.) |
|
Номинальный диаметр, DN |
40-80 мм |
|
Номинальное давление, PN |
1,6 МПа |
|
Мин. температура рабочей среды, Tmin |
-10 °C |
|
Макс, температура рабочей среды, 7™“ |
+110 °C (+130 °C кратковременно) |
|
Тип присоединения |
Межфланцевое. Ответные фланцы согласно ГОСТ33259- 2015 на PN 1,6 МПа |
|
Класс герметичности |
«А» по ГОСТ 9544 и ГОСТ 54808 |
|
Условия эксплуатации |
УХЛ по ГОСТ 15150-69 |

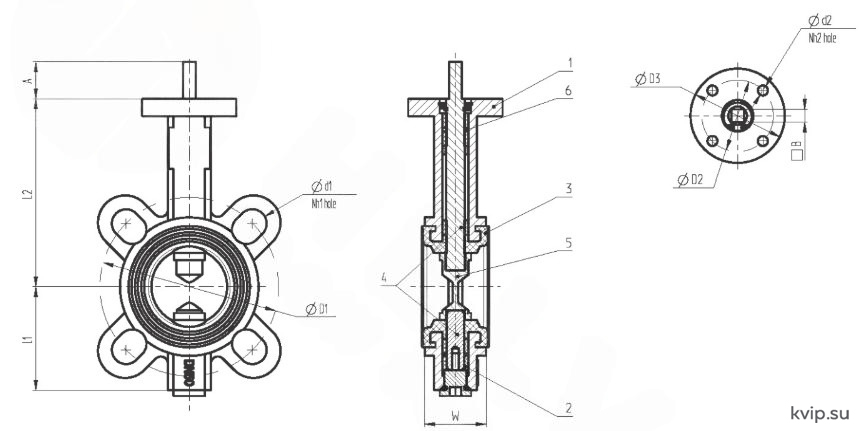

Габаритные и присоединительные размеры
|
Размер |
LI |
L2 |
А |
В |
W |
D1 |
dl |
Nhl |
D2 |
d2 |
Nh2 |
D3 |
T |
L3 |
Крутящий момент при полном перепаде давления, Нм* |
|
| mm | in | |||||||||||||||
|
40 |
13” |
73 |
132 |
26 |
9 |
43 |
125 |
20 |
4 |
50 |
7 |
4 |
66 |
172 |
65 |
15,1 |
|
50 |
2” |
73 |
132 |
26 |
9 |
43 |
125 |
20 |
4 |
50 |
7 |
4 |
66 |
172 |
65 |
15,1 |
|
65 |
2,5” |
83 |
138 |
26 |
9 |
46 |
145 |
20 |
4 |
50 |
7 |
4 |
66 |
172 |
65 |
17,2 |
* После длительного простоя момент «срыва» может превышать указанный в 1,5-2 раза.

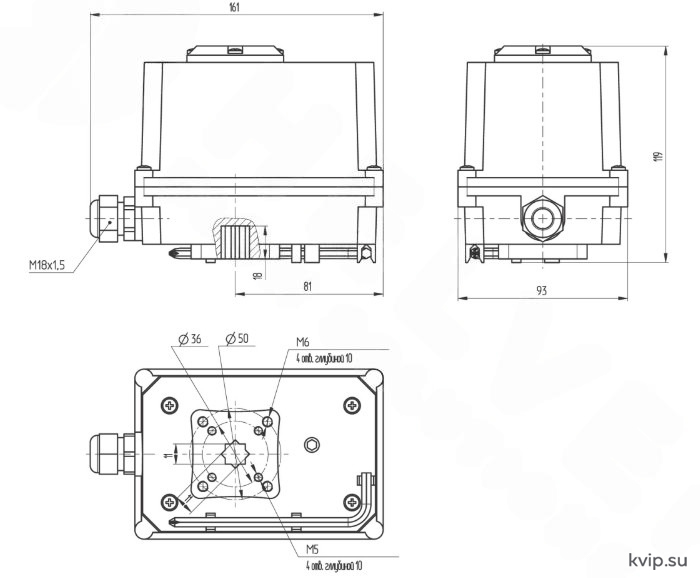

Габаритные и присоединительные размеры электропривода EARP-T

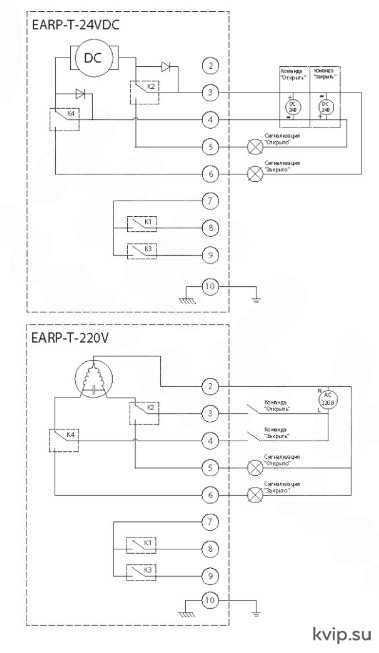

Схема электрических соединений электропривода EARP-T
