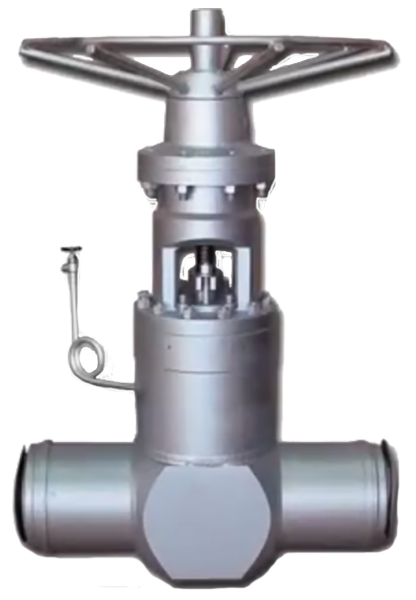

Применение ANDREX DP-V-YR169 Задвижка высоконапорная DN50-500 PN250
Задвижки ANDREX предназначены для работы в полностью открытом или закрытом положении. Не допускается использование задвижки для регулирования. Ресурс задвижки 100 000 часов.Читайте в наших статьях:
Шиберные задвижки - где применяются, принцип работы
Чертеж запорного вентиля
Характеристики:
- диаметр: 50 – 500 мм;
- давление: 250 бар;
- температура: до 670 С;
- среда: вода, водяной пар, другие нейтральные жидкости, газы и нефтепродукты.
материал корпуса / тип привода / прочее
пример: DP-V-YR169 / --- / --- DP-V-YR169 / A / NA
| Материал корпуса | Код |
| (P250GH) C 22.8 | ... |
| 16Mo3 | U |
| 13CrMo4-5 | А |
| 10CrMo9-10 | В |
| 14MoV6-3 | С |
| X10CrMoVNb9-1 | Е |
| Тип привода | Код |
| Штурвал | ... |
| Привод AUMA | NA |
| Привод NWA | NW |
| Привод MODACT | NM |
| Пневмопривод | NP |
Монтаж и эксплуатация
Монтаж и обслуживание должны производиться организациями, имеющими лицензию на данный вид работ. Персонал этих фирм должен быть аттестован. Перед монтажом необходимо очистить трубопровод от механических загрязнений. Проверить соответствие параметров среды параметрам задвижки. Задвижки могут быть установлены в любом рабочем положении. Следует обращать внимание, чтобы направление движения транспортируемой среды совпадало с направлением стрелки расположенной на корпусе задвижки, и чтобы задвижки не находились под нагрузкой моментов вызванных силой тяжести трубопроводов и оборудования. Задвижки должны эксплуатироваться строго по назначению. Для безотказной работы задвижки необходимо соблюдать следующие условия:- среда, протекающая через задвижку, должна быть очищена от механических загрязнений;
- задвижка во время работы должна быть защищена от механических повреждений;
- должны соблюдаться параметры, записанные на задвижке и в паспорте на изделие.
Материалы:
| Исполнение | Стандартное | U | A | B | С | Е |
| Деталь |
TMAX 450°C |
TMAX 530°C | TMAX 560°C | TMAX 600°C | TMAX 570°C |
TMAX 670°C |
| Корпус, крышка, клин | (P250GH) С22.8 (1.0460) |
16МоЗ (1.5415) |
13СгМо4-5 (1.7335) |
10СгМо9-10 (1.7380) |
14MoV6-3 (1.7715) |
X10CrMoVNb9-1 (1.4903) |
| Шток | Х39СгМо17-1 (1.4122). | |||||
| Кольцо корпуса | Stellit | |||||
| Кольцо клина | Stellit | |||||
| Уплотнение | Графит | |||||
| Штурвал | Стальной - сварной | |||||

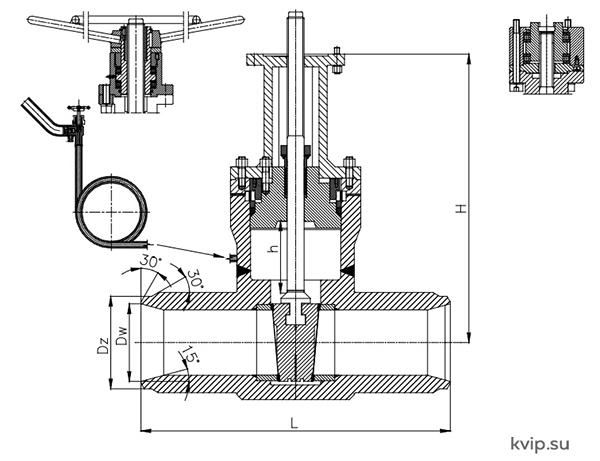

Габаритные размеры:
| DN | Dz | Dw | L | Н | h | Dk | Масса |
| 50 | 602 | 45 | 350 | 400 | 65 | 350 | 42,00 |
| 65 | 77 | 57,5 | 425 | 400 | 78 | 350 | 65,00 |
| 80 | 91 | 65,5 | 470 | 435 | 93 | 350 | 115,00 |
| 100 | 117 | 87,5 | 550 | 435 | 112 | 400 | 160,00 |
| 125 | 144 | 106,5 | 650 | 535 | 146 | 500 | 230,00 |
| 150 | 172 | 130,5 | 750 | 708 | 174 | 800 | 272,00 |
| 175 | 193,7 | 149,3 | 850 | 910 | 185 | 900 | 451,00 |
| 200 | 223 | 172 | 950 | 1107 | 233 | 1000 | 629,00 |
| 250 | 278 | 212,5 | 1150 | 1245 | 260 | 1000 | 1034,00 |
| 300 | 355,6 | 287 | 1350 | 1512 | 310 | 1000 | 1692,00 |
| 350 | 406,4 | 339 | 1500 | 1780 | 355 | 1000 | 1792,00 |
| 400 | 457 | 382 | 1750 | 1890 | 410 | GNR* | - |
| 450 | 559 | 465,5 | 1850 | 2000 | 460 | GNR* | - |
| 500 | 610 | 504,5 | 2150 | 2150 | 510 | GNR* | - |
Технические данные:
| Материал корпуса | PN | Максимально допустимо давление при температуре среды, бар | ||||||||||||||||
| 20°C | 100°C | 150°C | 200°C | 250°C | 300°C | 350°C | 400°C | 450°C | 480°C | 500°C | 520°C | 530°C | 540°C | 560°C | 570°C | 600°C | ||
| (P250GH) C22.8 (1.0460) | 250 | 250,0 | 232,1 | 220,2 | 208,3 | 190,4 | 172,6 | 160,7 | 148,8 | 82,1 | - | |||||||
|
16Mo3 (1.5415) |
250 | 250,0 | 250,0 | 250,0 | 250,0 | 244,0 | 214,2 | 202,3 | 190,4 | 184,5 | 140,2 | 110,7 | 70,2 | 55,9 | - | - | - | - |
| 13CrMo4-5 (1,7335) | 250 | 250,0 | 250,0 | 250,0 | 250,0 | 250,0 | 248,8 | 238,0 | 226,1 | 214,2 | 183,5 | 163,0 | 111,9 | 92,8 | 72,6 | 47,6 | 39,2 | - |
| 14MoV6-3 (1.7715) | 250 | 250,0 | 250,0 | 250,0 | 250,0 | 250,0 | 250,0 | 250,0 | 248,8 | 241,7 | 239,9 | 229,8 | 177,4 | 156,0 | 134,5 | 102,4 | 86,9 | - |
| 10СгМо9-10 (1.7380) | 250 | 250,0 | 250,0 | 250,0 | 250,0 | 250,0 | 250,0 | 244,0 | 232,1 | 220,2 | 184,5 | 160,7 | 122,6 | 107,1 | 92,8 | 69,0 | 60,7 | 40,4 |
