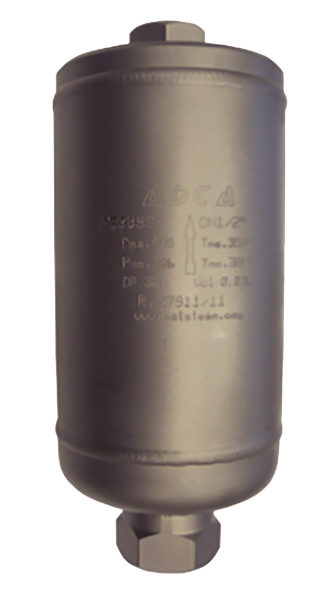

Описание ADCA AE30SS DN15-25 воздухоотводчика автоматического для жидкостных систем
ADCA AE30SS выполненная полностью из нержавеющей стали конструкция воздухоотводчика удаляющего воздух из систем горячего водоснабжения или из систем перегретой воды, также из жидкостных систем, химическая стойкость которых позволяет использовать данную модель. Минимальная плотность жидкости не ниже 0,75 кг/дм3.Данная конструкция воздухоотводчика может быть использована в комбинации с другими воздухоотводчиками или сепараторами, а также для непосредственного использования в системах трубопроводов. Присоединение – внутренняя резьба. О том, нужны ли автоматические воздухоотводчики для пара в пароконденсатной системе, читайте в статье на нашем сайте.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Основные свойства ADCA AE30SS DN15-25 воздухоотводчика автоматического для жидкостных систем
- Коррозионно устойчив;
- Применение: холодная, горячая или перегретая жидкостная система;
- Используемые модели: AE30SS;
- Типоразмеры: DN 1/2" или 3/4";
- Присоединение: вход 1/2" или 3/4" вертикально, выход 1/2" вертикально;
- Внутренняя резьба 7/1Rp(BS21);
- ANSI B2.1 по запросу;
- Установка: вертикальная установка (устанавливается строго вертикально в местах скопления воздуха, дренаж должен осуществляться в безопасное место).
| Резьба PN40 | Исп.темп |
| Допуст.давл. | |
| 40 бар | 100°С |
| 33,7 бар | 200°С |
| 31,8 бар | 250°С |
| 29,7 бар | 300°С |
ТМО - Макс.рабоч.температ.300°С

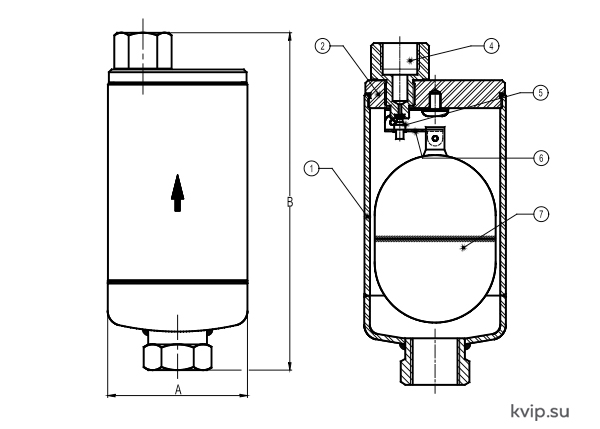

Габаритные размеры, мм
| DN | A | B | Масса, кг |
|---|---|---|---|
| 1/2" | 75 | 187 | 1,3 |
| 3/4" | 75 | 187 | 1,3 |
Спецификация материалов
| № | Наименование | Материалы |
|---|---|---|
| 1 | Корпус | AISI316 / 1.4401 |
| 2 | Крышка |
AISI316 / 1.4401 |
| 4 | Седло |
AISI316 / 1.4401 |
| 5 | Клапан |
AISI316 / 1.4401 |
| 6 | Рычаг | AISI304 / 1.4301 |
| 7 | Поплавок | AISI316 / 1.4401 |
| Мин.плотность | 0,75 кг/дм3 |
|---|---|
| Макс.рабочий перепад давл. | 30 бар |
Пропускная способность, кл/мин
| Тип | DN | Перепад давления (бар) | |||||||||||||||||
| 0,5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 30 | ||
| AE30SS | 1/2"-3/4" | 50 | 70 | 90 | 100 | 135 | 150 | 175 | 180 | 185 | 200 | 220 | 240 | 255 | 285 | 300 | 330 | 370 | 400 |
Пропускная способность при атмосферном давлении 1 бар 20°C.
В случае когда температура отличается свыше 15 °C, пропускная способность должна быть откорректирована посредством умножения на 288/(273 + T), где Т – реальная температура в градусах Цельсия. Подробнее о воздухоотводчиках для паровых систем, читайте в статье на нашем сайте.
