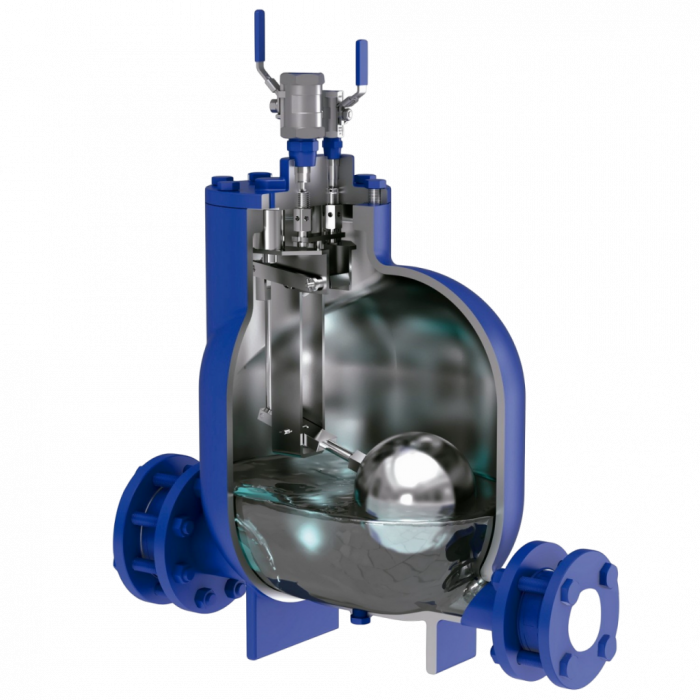

UTC CP20 Конденсатный насос

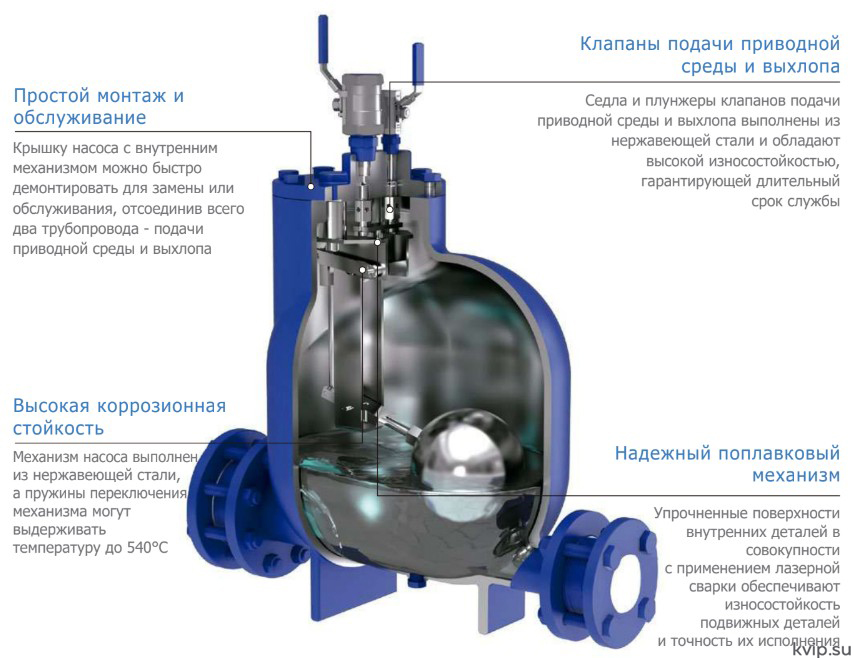

Описание

Насос CP20 использует принцип вытеснения жидкости при помощи давления пара, сжатого воздуха или другого нейтрального газа и предназначен как для поднятия жидкости на более высокий уровень, так и для удаления конденсата от оборудования, находящегося под вакуумом. Насос может перекачивать высокотемпературный конденсат и другие невоспламеняющиеся жидкости без риска возникновения кавитации.

Механические конденсатные насосы обладают таким рядом достоинств, как автоматический режим работы, отсутствие кавитации и потребности в электричестве, простое обслуживание, прочная конструкция, невосприимчивая к гидроударам, большая производительность, возможность использования в пожаро- и взрывоопасных зонах и напор, определяемый давлением приводной среды.

Принцип работы

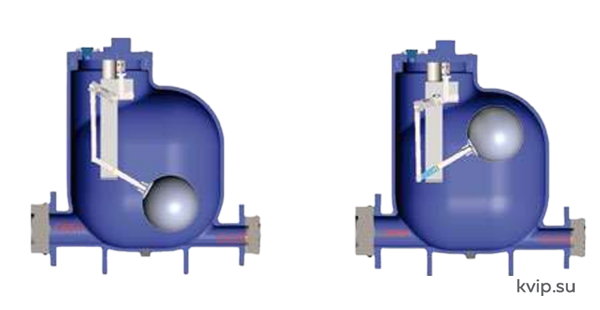

Цикл заполнения насоса
Во время цикла заполнения корпус насоса конденсатом, клапан подачи приводной среды в крышке насоса закрыт, а клапан выхлопа открыт.
Давление конденсата открывает обратный клапан на входе в насос и конденсат начинает заполнять корпус. Обратный клапан на выходе конденсата закрыт противодавлением в конденсатной магистрали.
Всплывая, поплавок достигает верхнего положения и происходит переключение пружинного механизма - клапан выхлопа закрывается, а клапан подачи приводной среды открывается.

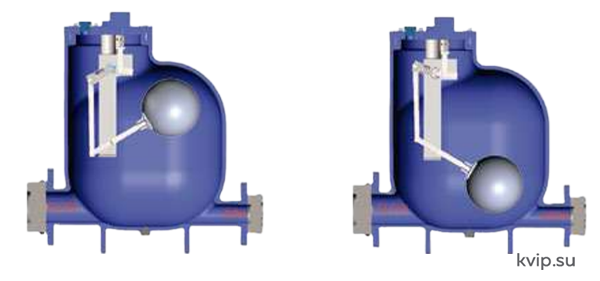

Рабочий цикл
Приводная среда подается в корпус насоса и выдавливает конденсат через обратный клапан на выходе в конденсатную магистраль. Обратный клапан на входе в насос при этом закрывается давлением приводной среды. Когда поплавок опускается и достигает крайнего нижнего положения, происходит обратное переключение поплавкового механизма - клапан подачи приводной среды закрывается, а клапан выхлопа открывается. Начинается цикл заполнения насоса.

Технические данные

Стандарты
• GB / T22654-2008 Конденсатоотводчики - технические условия
• GB / T12251-2005 Конденсатоотводчики - методы испытаний
• GB / T12224-2005 Общие требования к клапанам с корпусом из стали

Номинальное давление	PN16	Номинальное давление для обратных клапанов	2.5 MПa	Вход конденсата	DN80 RF
Максимальное до­пустимое давление	1.6 MПa/204℃	Maксимальная допу­стимая температура	300℃ /1.23 MПa	Выход конденсата	DN50 RF
Максимальное рабочее давление	1.37 MПa/250℃	Maксимальная рабочая температура	250℃ /1.37 MПa	Выхлоп	1” RC
Максимальное давление приводной среды	1.37 MПa	Потребление привод­ной среды	Пар 5 кг/т конденсата Сж. возд. 7.6 м3/т конденсата	Приводная среда	1/2 ” RC

Материалы основных компонентов

Корпус, крышка	WCB	Поплавок	SS304
Седло кл. подачи прив. среды	420	Стойка мех-ма	SS304 + стеллит
Плунжер кл. по­дачи прив. среды	440C	Крепление	Углеродистая сталь 8.8
Пружина	Сплав на основе никеля	Прокладка	Графит, арми­рованный SS304

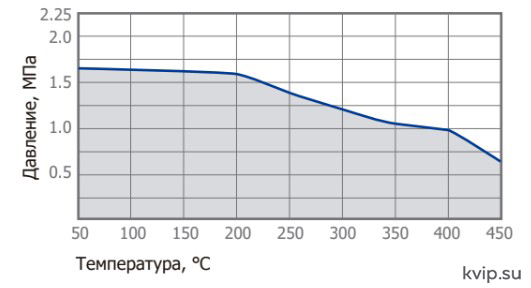

Рабочий диапазон

• Механический, автоматический насос, приводимый в действие паром или сжатым воздухом, не требует электроэнергии и может использоваться в пожаро- и взрывоопасных зонах.
• Небольшие габаритные размеры позволяют использовать насос при жестких требованиях к занимаемому пространству.
• Насос автоматически реагирует на увеличение или уменьшение расхода поступающего конденсата. При этом просто повышается или уменьшается частота его срабатываний.
• Отсутствие риска кавитации является основным преимуществом насоса по сравнению с центробежными насосами.
• Механизм из нержавеющей стали, а также использование других коррозионно-стойких материалов, гарантируют длительный срок службы насоса.

Производительность

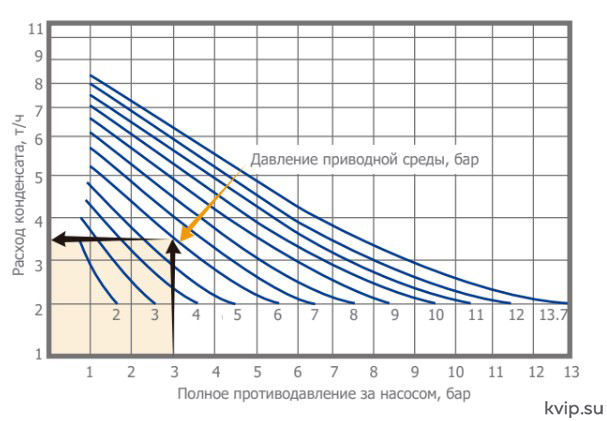

Проверка производительности насоса

Пример:

Давление приводного пара 6 бар, полное противодавление за насосом 3 бар (1 бар = 10 м)

Шаг 1: На нижней оси находим точку 3 бар, соответствующую полному противодавлению.

Шаг 2: Из этой точки проводим вертикальную линию до синей кривой, соответствующей давлению приводной среды 6 бар.

Шаг 3: Из точки пересечения проводим горизонтальную линию влево до пересечения с вертикальной осью, на которой находим производительность насоса равной 3.5 т/ч.

Шаг 4: Умножаем значение 3.5 т/ч на корректирующий коэффициент из таблицы ниже.

Корректирующие коэффициенты для различной высоты заполнения насоса

	Корректирующий коэффициент
Высота заполнения	DN25	DN40	DN50	DN50хDN80
0.15	0.90	0.75	0.75	0.80
0.30	1.00	1.00	1.00	1.00
0.60	1.15	1.10	1.20	1.05
0.90	1.35	1.25	1.30	1.15

Примечания

• Рекомендуемая высота заполнения насоса, отсчитываемая от крышки, составляет 0.3 м. Отличие этой высоты от рекомендуемой изменит производительность насоса относительно стандартной, поэтому при ее определении потребуется использовать корректирующие коэффициенты.
• Не рекомендуется использовать в качестве приводной среды перегретый пар.
• Использование в качестве приводной среды сжатого воздуха может увеличить производительность насоса.
• Фланцы входа/конденсата выполнены по стандарту HG/T20592-2009 PN16. Возможна поставка насосов с фланцами других типов.

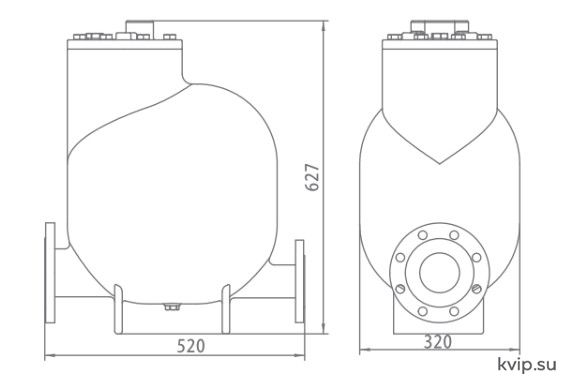

Габаритные размеры

Обслуживание

Запасные части, поставляемые с насосом: прокладка крышки, прокладки клапана подачи приводной среды и выхлопа.
Рекомендуемые запчасти: набор клапанов и пружина Периодичность обслуживания: Раз в год снимите крышку насоса и осмотрите механизм на предмет наличия износа деталей. Слейте остатки конденсата, открутив пробку в нижней части корпуса насоса.
