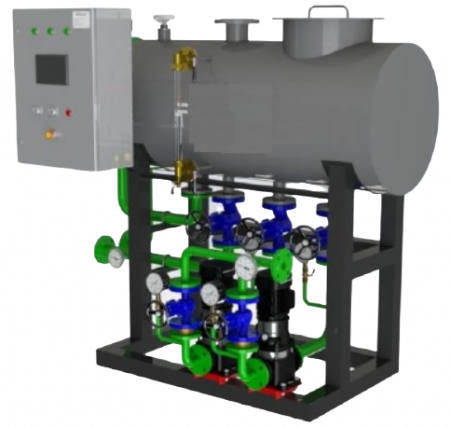

КВиП НСК Модульная насосная станция конденсата

Описание КВиП НСК Модульной насосной станции конденсата

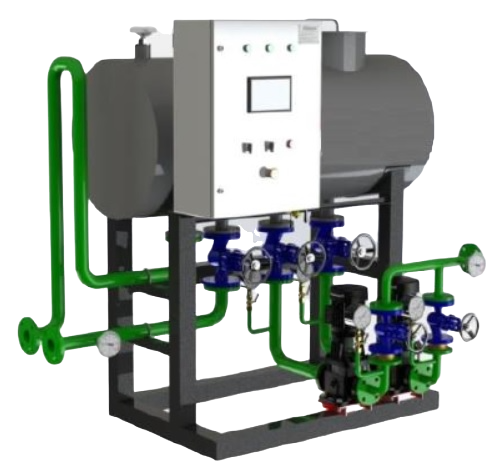

Станция выполнена в виде модульной установки на единой сварной раме. Станция
поставляется в собранном виде, полностью готовая к подключению. Подробнее о том, зачем нужна станция сбора и возврата конденсата и какую лучше выбрать, читайте в статье на нашем сайте.

Технические характеристики КВиП НСК Модульной насосной станции конденсата

Технологическое оснащение станции включает в себя:

1. Конденсатный бак объемом 0,7 м3;
2. Насосная группа на базе двух многоступенчатых насосов Grundfos CR;
3. Шкаф управления насосами с частотными преобразователями.

Конденсатный бак оснащен:

1. Патрубком приема конденсата;
2. Патрубком перелива;
3. Патрубком выхлопа в атмосферу;
4. Водоуказательным стеклом;
5. Смотровым люком;
6. Конденсатный бак покрывается антикоррозионным покрытием изнутри;
7. Технологические линии окрашиваются методом порошкового запекания.

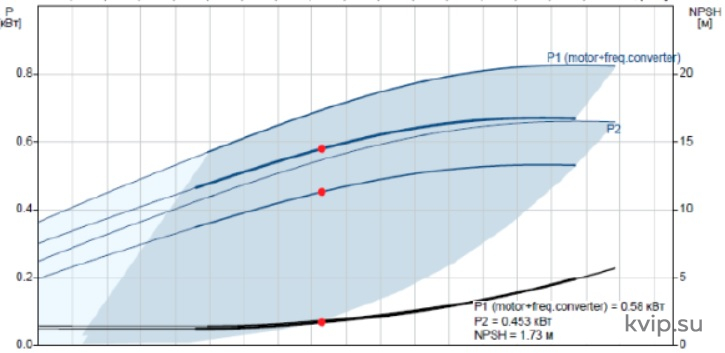

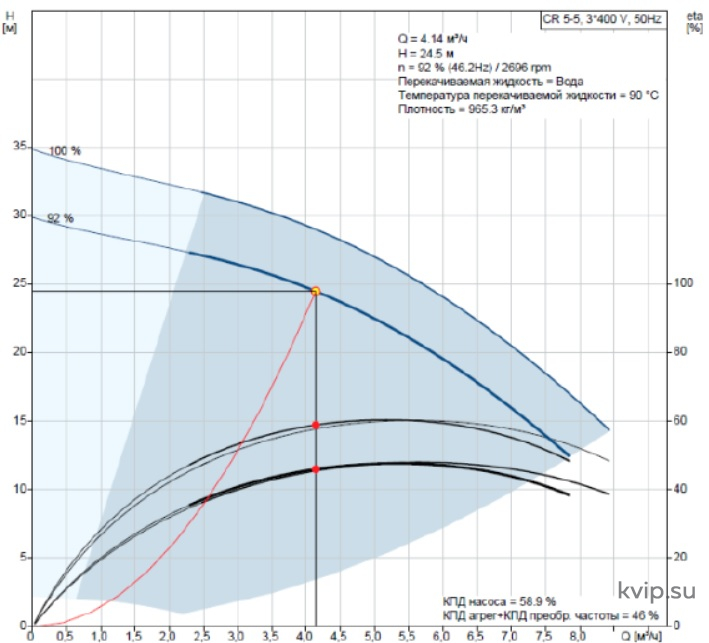

График производительности КВиП НСК Модульной насосной станции конденсата

Принцип работы КВиП НСК Модульной насосной станции конденсата

Алгоритм работы станции основан на непрерывном поддержании уровня конденсата по
пропорционально-интегрально-дифференцирующему (ПИД) закону, что обеспечит максимально непрерывное поддержание потока конденсата и автоматическую адаптацию системы под условия работы. Таким образом, потребляемая мощность установки напрямую зависит от количества поступающего конденсата на станцию, а поддержание непрерывного потока конденсата предотвратит возможное перемерзание напорного конденсатопровода. Подробнее о том, как использовать конденсат с пользой, читайте в нашей статье.

Полевые датчики системы автоматизации

• Датчик уровня поплавковый ПДУ-И.1000 – 1 шт. (Аналоговый сигнал, управляющий уровень);
• Датчик ДС.ПВТ.М20х1,5 – 2 шт. (дискретный сигнал, аварийные уровни).

Шкаф управления

• Шкаф 700x500x250мм, IP65 навесной с монтажной платой, серии ST;
• Преобразователь частоты Danfoss – 2 шт.;
• Панель оператора LCP 12 с потенциометром 132B0101 – 2 шт.;
• Программируемое реле ОВЕН ПР 200-220.2.1.0;
• Контроллер ОВЕН БКК1-220;
• Вентилятор 70м3/ч 230В, вырез 125х125мм, цвет RAL7035;
• Вентиляционная решётка с фильтром, 150 x 150 мм;
• Термостат, -20..+60°С, с НО контактом;
• Автоматический выключатель 1-полюсный 63А тип B 4,5кА серия Easy9;
• Автомат. выкл. 1-пол. 6А тип С 4,5кА серия Easy9 – 4 шт.;
• Лампа сигнальная зеленая 230В AC светодиод – 5 шт.;
• Лампа сигнальная красная 230В AC светодиод – 5 шт.;
• Переключатель 3 полож. 2но. – 3 шт.

Все технологические трубопроводы, конденсатные баки теплоизолированы вспененным
каучуком с защитным армированным покрытием.

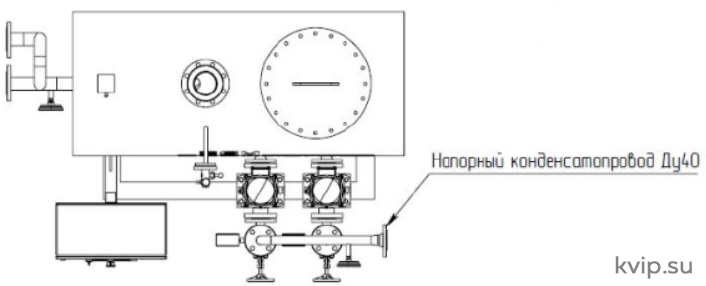

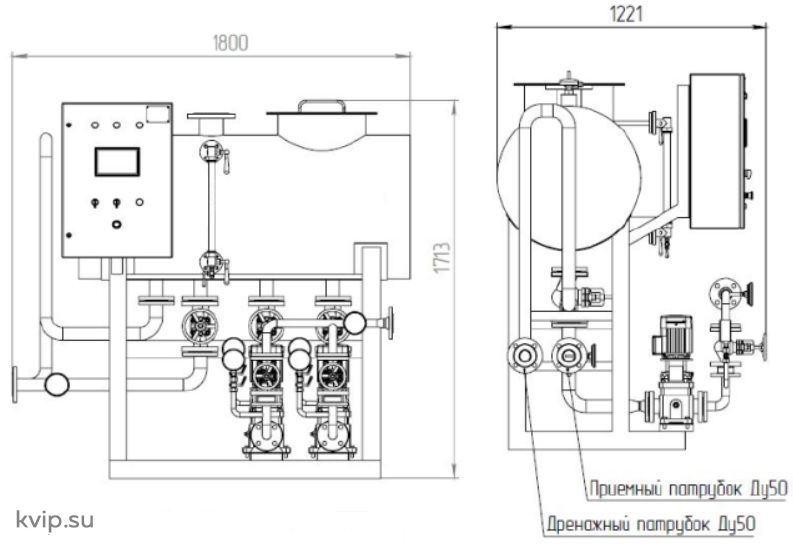

Габаритные размеры КВиП НСК Модульной насосной станции конденсата

Что Вы получите обратившись к нам?

Наши инженеры проконсультируют Вас и осуществят подбор оптимального парового и пароконденсатного оборудования, под Ваши индивидуальные потребности.

Присылайте свой проект - получите бесплатную экспертную оценку его реальности.
