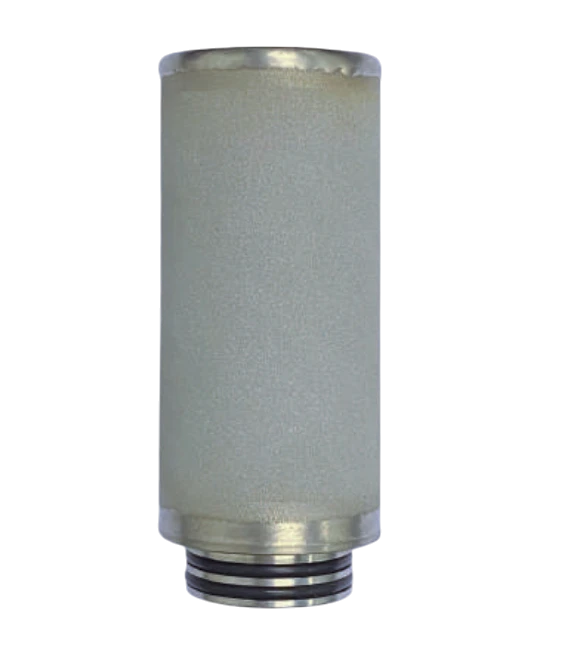

UTC CSF-SP Фильтр-элемент тонкой очистки

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Описание

Фильтр-элементы типа CSF-SP изготовлены из спеченного в вакууме при высокой температуре порошка нержавеющей стали и предназначены для использования в корпусах фильтров тонкой очистки типа UTC CSF-H. Фильтр-элемент предназначен для глубокой очистки газов и жидкостей от присутствующих в них твердых частиц и включений. Фильтр-элемент обладает жесткой конструкцией, хорошей механической
прочностью, а также высокой коррозионной стойкостью. Это позволяет его
использование при высоких давлениях и температурах, например на паре. Разборная конструкция фильтров тонкой очистки позволяет многократно очищать фильтр-элемент от загрязнений путем промывки, продувки сжатым воздухом, методом ультразвуковой очистки, а также мойки в растворах кислот и щелочей в зависимости от типа загрязнений. Поставляются фильтр-элементы трех степеней фильтрации: 1, 5 и 25 микрон.

Узнать о типах, характеристиках и принципах работы сетчатых фильтров, Вы можете в статье на нашем сайте.

Типичное применение

Фильтрация пара с целью получения так называемого пара кулинарного качества, используемого в пищевой промышленности и контактирующего с продуктами и напитками
Процессы стерилизации в пищевой и фармацевтической промышленности
Фильтрация растворов в химической промышленности
Фильтрация различных жидкостей и подготовка растворов в фармацевтике и биотехнологиях
Фильтрация таких газов, как сжатый воздух, СО и различные газы, использующиеся в качестве катализаторов химических реакций

Технические данные

Диапазон рабочих температур	До 180°C (с уплотнением из материала EPDM) До 200°C (с уплотнением из материала Fluoraz)
Площадь фильтрации	0.05 м² на 250 мм фильтрующий элемент (10/30) (для фильтр-элементов других типоразмеров используйте корректирующие коэффициенты CF, приведенные в разделе «Размеры»)
Максимальный перепад давления (направление потока: снаружи внутрь)	5 бар (зависит от давления и температуры в системе)
Рекомендуемые расходы сред в зависимости от степени фильтрации	Фильтрация (мкм)	Газы Воздух	Жидкости с вязкостью до 3 сантипуаз	Насыщенный пар (л/ч на 1 см²)
		(л/ч на 1 см²)	(л/ч на 1 см)	2 бар	4 бар	6 бар
	1	60 - 200	1.5 - 5	120	80	55
	5	60 - 200	1.5 - 5	140	90	65
	25	60 - 200	1.5 - 5	180	110	80
Срок службы фильтр-элемента: Полный срок службы фильтр-элемента зависит от количества циклов его очистки. При этом рекомендуется менять фильтр-элемент на новый после 6 циклов очистки вне зависимости от его состояния.

Прочитать о качестве пара, вы можете в статье на нашем сайте.

Пропускная способность

Размеры

Тип соединения - CODE 7

CODE 7
	a	b	c
	мм	мм	мм
10"	254	318	56.5
20"	744	562	56.5
30"	498	808	56.5

Размеры Фильтра-элемента тонкой очистки UTC CSF-SP

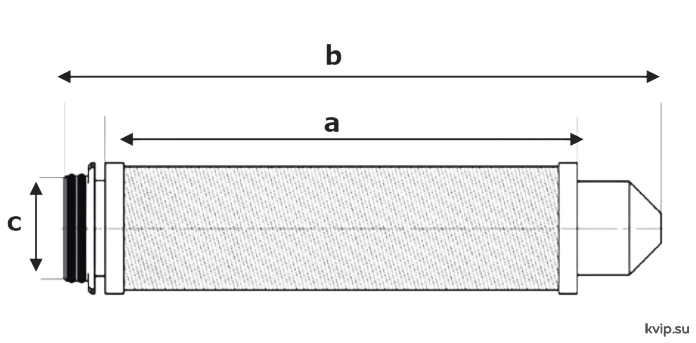

Тип соединения - Uf

Uf
Разм.	a	b	c*	CF**
	мм	мм
03/10	76	87	30	0.12
04/10	104	118	30	0.17
04/20	104	118	37	0.19
05/20	128	142	37	0.25
05/25	128	142	37	0.32
07/25	180	194	37	0.47
05/30	128	144	61	0.46
07/30	180	196	61	0.68
10/30	254	270	61	1.00
15/30	381	397	61	1.55
20/30	510	526	61	2.10
30/30	764	780	61	3.28
30/50	764	780	89	5.89

* Соединение с двойным O-образным уплотнением
** Корректирующий коэффициент, учитывающий поверхность фильтрации
Размеры (Uf) Фильтра-элемента тонкой очистки UTC CSF-SP

Размеры (Uf) Фильтра-элемента тонкой очистки UTC CSF-SP
