Описание

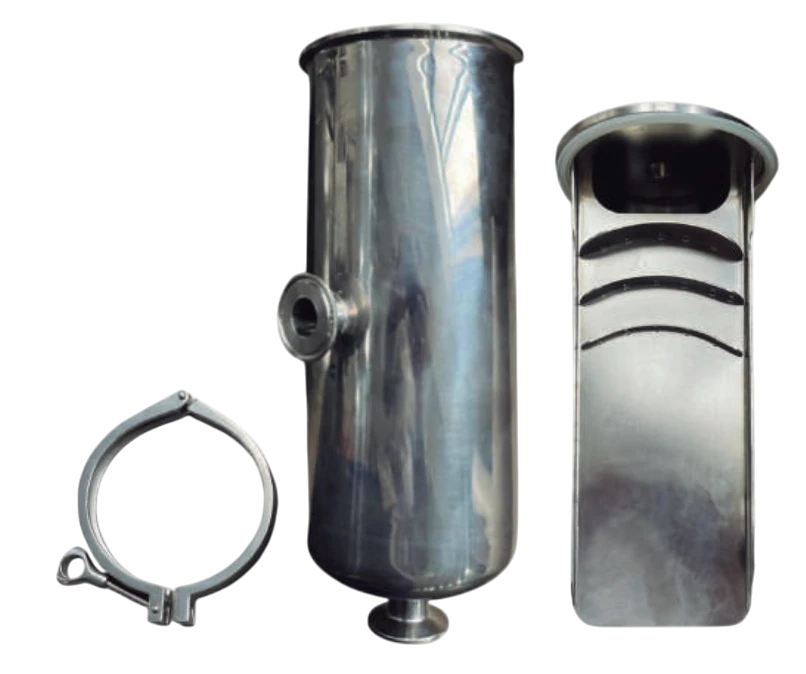

Перегородчатый сепаратор типа CS10 предназначен для эффективного удаления из пара влаги, воздуха и других неконденсирующихся газов. Сепаратор соответствует требованиям стандарта ASME BPE, полностью выполнен из нержавеющей стали, оснащен быстросъемными санитарными соединениями типа Tri-Clamp и может использоваться в паровых системах высокой чистоты. Сепаратор оснащен съёмной перегородкой для возможности проверки состояния корпуса и самой перегородки во время обслуживания.Подробнее, о качестве пара, Вы сможете узнать в нашей статье.
Обработка поверхностей
Внутренние - электрополировка до 0.5 RaВнешние - шлифовка и полировка до 1.6 Ra
Стандарты
Изделие спроектировано, изготавливается и упаковывается в соответствии с требованиями стандарта ASME BPE.Teхнические характеристики
|
Номинальное давление |
PN10 |
|
Макс. допустимое давление (корпус) |
1.0 МПа при 50 °C |
|
Макс. допустимая температура (корпус) |
250 °C |
|
Максимальное рабочее давление на насыщенном паре |
0.76 МПа |
|
Максимальная рабочая температура |
250 °C при 0.68 МПа |
Ознакомиться с тем, что нужно знать о сепараторах пара, Вы сможете в статье на нашем сайте.

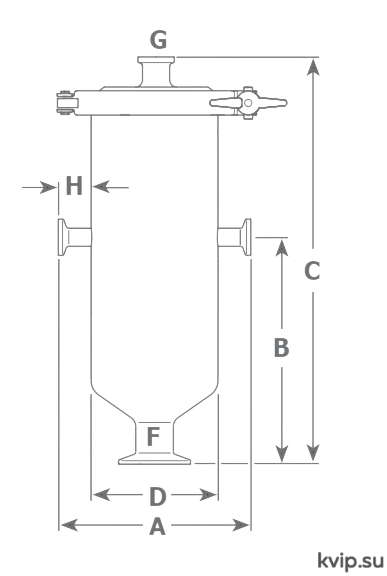

Размеры, мм
|
Вход и выход |
A |
B |
C |
F |
G |
H |
Вес, кг |
|
½" |
135 |
158 |
287 |
88.9 |
½" |
23 |
3.0 |
|
¾" |
160 |
177 |
370 |
114 |
½" |
23 |
5.0 |
|
1" |
160 |
177 |
370 |
114 |
½" |
23 |
5.0 |
|
1½" |
195 |
210 |
482 |
114 |
½" |
27 |
9.2 |
|
2" |
195 |
210 |
532 |
114 |
½" |
27 |
10.0 |
DN и соединения
|
Вход и |
½", ¾", 1", 1½" и 2" |
|
Tri-Clamp ASME BPE или |
|
|
DIN 32676 (опция) |
|
|
Трубка под сварку ASME BPE или |
|
|
DIN 11850 (опция) |
|
|
Дренаж |
1" Tri-Clamp ASME BPE |
|
Вентиляция |
½" Tri-Clamp ASME BPE |
Mатериалы
Корпус: сталь нержавеющая 316LКрышка и перегородка: сталь нержавеющая 316L
Прокладка крышки: Viton или аналог
Клипса крышки: сталь нержавеющая 316
