Описание

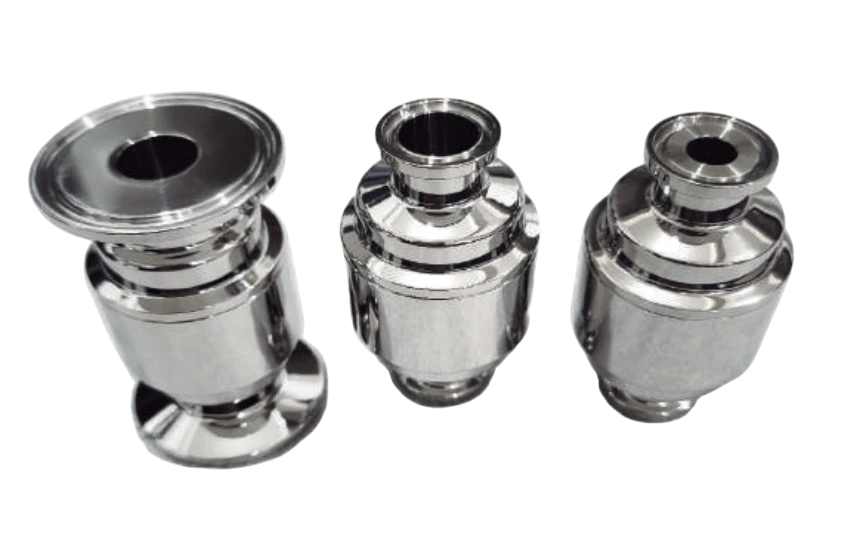

Термостатический, капсульный, уравновешенный по давлению конденсатоотводчик UTC BPST6S предназначен для отвода конденсата в системах высокой чистоты с минимальной вероятностью скапливания конденсата внутри корпуса. Применения могут включать стерилизационные барьеры, дренажи, CIP / SIP, отвод конденсата от реакторов и другого оборудования. Конденсатоотводчик изготовлен из нержавеющей стали марки 316L и имеет седло с уклоном, гарантирующим полный дренаж корпуса во время работы. Термостатическая капсула чувствительна к изменению температуры конденсата и открывается при переохлаждении всего на несколько градусов относительно температуры насыщения при давлении ниже 2.5 бар - типичном для таких применений. Внутренние поверхности имеют полировку 0.8 мкм RA.Технические характеристики
|
Модель |
BPST6S |
|
Тип соединения с трубопроводом |
Быстросъёмное Tri-clamp |
|
Номинальный диаметр |
½", ¾", 1", 1¼", 1½" |
|
Номинальное давление |
PN10 |
|
Максимальное рабочее давление насыщенного пара |
0.8 МПа |
|
Максимальный перепад давления |
0.6 МПа |
|
Максимальная рабочая температура (TMO) |
176°C |
Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте.

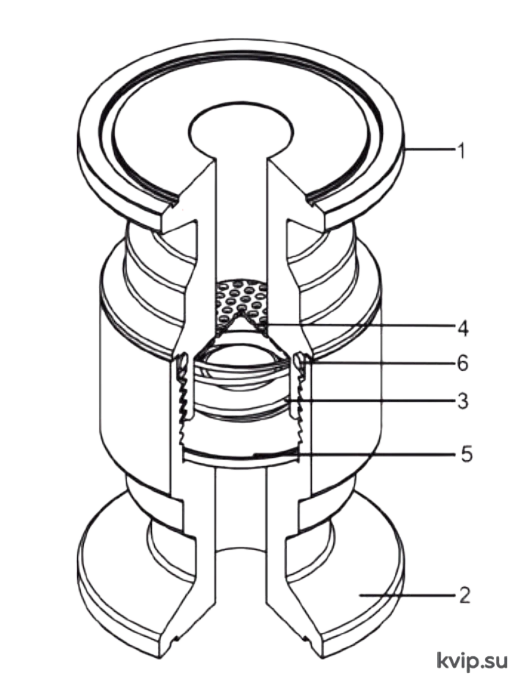

Материалы
|
№ |
Наименование |
Материал |
|
1 |
Корпус (верхняя часть) |
Сталь нержавеющая 316L |
|
2 |
Корпус (нижняя часть с седлом) |
Сталь нержавеющая 316L |
|
3 |
Пружина |
Сталь нержавеющая 316L |
|
4 |
Сетка фильтра (перфорация 0.5 мм) |
Сталь нержавеющая 316L |
|
5 |
Капсула |
Сталь нержавеющая 316L |
|
6 |
Уплотнение |
Фторкаучук |

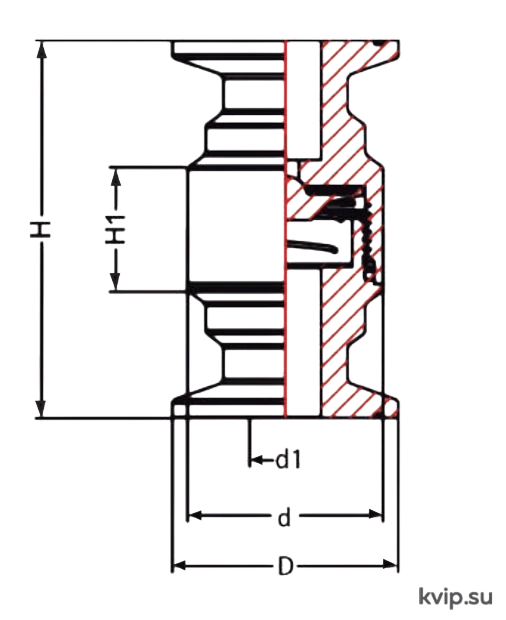

Размеры, мм
|
Внешний диаметр трубы (дюйм - мм) |
d1 |
d |
D |
H1 |
H |
|
½" - 12.7 |
9.4 |
44 |
25.2 |
31 |
85 |
|
¾" - 19.05 |
15.75 |
44 |
25.2 |
31 |
85 |
|
1" - 25.4 |
22.1 |
44 |
50.5 |
31 |
85 |
|
1-¼" - 31.8 |
28.5 |
44 |
50.5 |
31 |
85 |
|
1-½" - 38.1 |
38.8 |
44 |
50.5 |
31 |
85 |
Подробнее о том, как обозначается конденсатоотводчик на схеме, читайте в статье на нашем сайте.

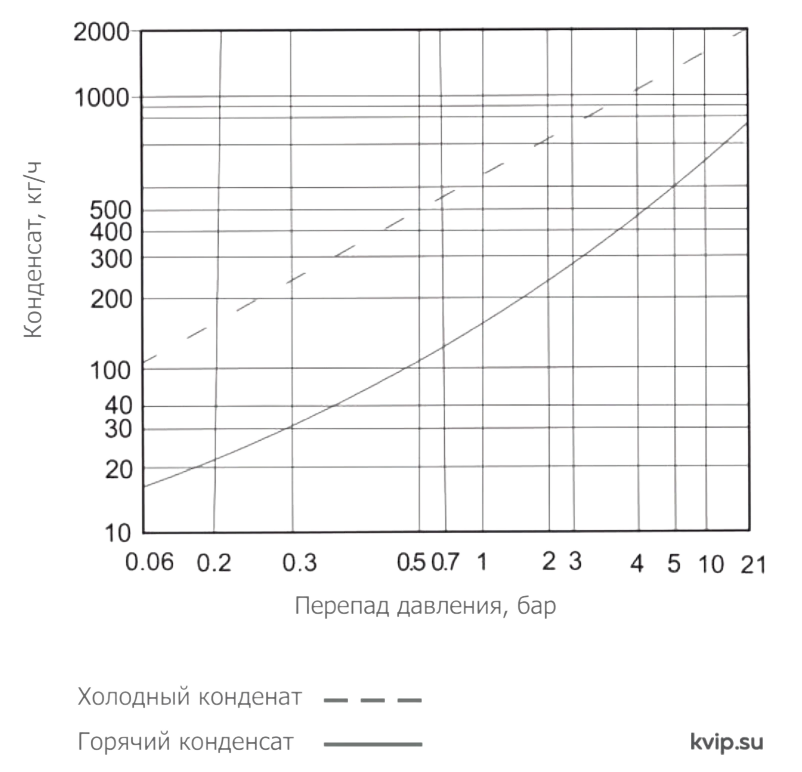

Пропускная способность
Запасные части

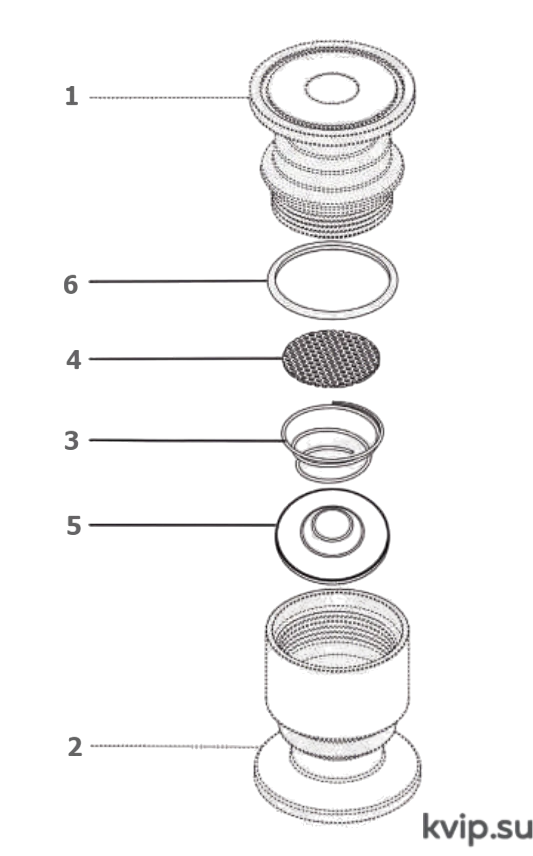

Поставляемые запасные части представлены на рисунке ниже.Части корпуса 1 и 2 как запасные части не поставляются.
Поставляемые запчасти 3, 4, 5, 6
Как заказать
При заказе запасных частей используйте корректное описаниедетали и указывайте модель и DN конденсатоотводчика.
