Описание

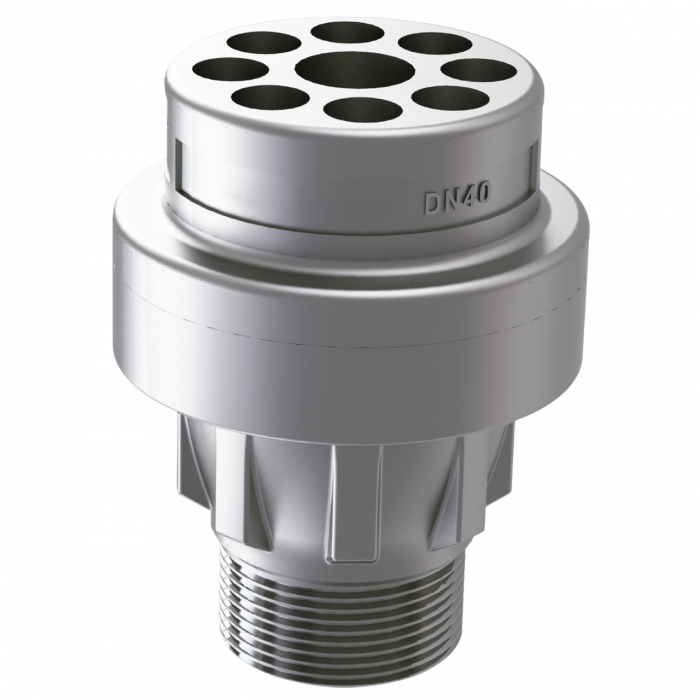

Инжектор пара предназначен для впрыскивания пара в воду или другие технические жидкости с целью ее эффективного подогрева. Инжектор втягивает холодную воду, смешивает ее с паром через инжекторное сопло и распределяет полученную горячую воду. При многих вариантах применения циркуляция воды, вызванная инжектором, является преимуществом, обеспечивающим тщательное смешивание и отсутствие температурной стратификации. Для увеличения пропускной способности инжекторы могут устанавливаться в параллель.- Инжектор полностью выполнен из нержавеющей стали марки 304
- Компактная конструкция, отсутствие движущихся деталей
- Во время работы минимизируются шум и вибрации.
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания
Монтаж
- Предпочтительно монтировать инжектор горизонтально по оси бака ближе к его днищу
- Инжектор может монтироваться на стенке бака
- Трубопровод подвода пара должен быть надежно зафиксирован для снижения вибраций и отсутствия механических напряжений.
Размеры, мм
|
Moдель |
DN |
A |
B |
C |
Вес |
|
SI40-T |
DN40 |
48.3 |
118 |
92 |
2.5 кг |
|
SI40-W |
DN40 |
48.3 |
118 |
92 |
2.5 кг |
Технические данные
|
Moдель |
Coединение |
Номинальное давление (PN) |
Рабочее давление (МПа) |
|
SI40 |
Резьба |
25 |
0.5-1.7 |
|
SI40 |
Под сварку встык |
25 |
0.5-1.7 |
|
Температура, ℃ / Давление, MПa |
Макс. температура нагрева воды, ℃ |
|
207/1.7 |
90 |
|
207/1.7 |
90 |
Давление и расход пара
|
Давление, бар Расход, кг/ч |
Давление, бар Расход, кг/ч |
||
|
0.5 |
222 |
9 |
1820 |
|
1 |
400 |
10 |
1950 |
|
2 |
580 |
11 |
2250 |
|
3 |
805 |
12 |
2370 |
|
4 |
970 |
13 |
2595 |
|
5 |
1125 |
14 |
2710 |
|
6 |
1295 |
15 |
2815 |
|
7 |
1445 |
16 |
2065 |
|
8 |
1620 |
17 |
3200 |
Рабочий диапазон
Материал CF8, нормаль PN25
