Описание ESKA VALVE ESV 200–201 Клапана соленоидного на пар
Соленоидные клапаны – это автоматизированные запорные клапаны, действующие на электрической тяге: вам не потребуется подходить и вручную открывать/закрывать клапан. Вы можете задать расписание или интервал открытия/закрытия клапана, и он будет работать автоматически (если установлен таймер для соленоидных клапанов). Может применяться для дозирования при смешивании различных веществ, при подаче воды в общественные умывальни, туалеты, души и т.д.Широко применяются в промышленности, например пищевой, химической, сельскохозяйственной. Данные клапаны прямого действия предназначены для работы с паром и перегретой водой. Есть как нормально-закрытые (НЗ), так и нормально-открытые (НО). Нормально-закрытый клапан в состоянии покоя клапан будет в закрытом состоянии. Когда на катушку будет подано напряжение, клапан откроется. С нормально-открытым клапаном наоборот – он закрывается под воздействием тока, будучи открытым в состоянии покоя.
Читайте в наших статьях:
Принцип работы регулирующего клапана
Регулирующие клапаны - виды и характеристики
Технические характеристики и преимущества
- Среда: пар, перегретая вода и неагрессивные жидкости;
- Функция безопасности: Нормально-закрытый (НЗ)(Серия ESV 200) и Нормально-открытый (НО) (Серия ESV 201);
- Тип управления: пилотное;
- Количество ходов: 2/2 (Портов/Позиций);
- Размеры: G1/8" – G2";
- Присоединение: Резьба (внутренняя), G (BSPP / ISO 228–1);
- Диапазоны давлений: 0,35–5 бар (1/8"–1"), 0,5–3 бар(11/4"–2");
- Температура среды: -10 °C ... + 160 °С (G1/8"–1"), -10 °С ...+ 140 °С (G11/4"–2");
- Температура окружающей среды: -20 °С – +70 °С;
- Время открытия: 200мс - 1500мс;
- Время закрытия: 500мс - 2000мс;
- Максимальная вязкость: 38cSt или мм2/с;
- Максимально допустимое давление: 7,5 бар;
- Минимальный перепад давления: 0,35 бар (для 3/8"– 1") и 0,5 бар(для 11/4"–2");
- Уплотнение клапана: кольца круглого сечения;
- Напряжение: AC, DC;
- Перестановка катушки без демонтажа клапана (независимо AC, DC);
- Малые потери давления, низкая потребляемая мощность;
- Установка в любом положении, но наиболее оптимально катушкой вверх;
- Перед клапаном среду необходимо фильтровать;
- Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода в соответствии с 97/23/ЕС;
- Директива на сосуды под давлением (англ. PED), 2006/95/ЕЕС; Директива на низкое напряжение (англ. LVD) и 2004/108/ EC; Директива по электромагнитной совместимости (англ. EMC).
| Модель № | Положение | DN | Проходное сечение |
Коэффициент расхода Kv |
Перепад давления | t° среды | Уплотнение | Масса | Ссылка на рисунок | |||||
| Min (для AC) | Min (для DC) | Max (для AC) | Max (для DC) | Min. | Max. | |||||||||
|
ESV |
G | мм | Л/м | м3/ч | Бар | Бар | Бар | Бар | °С | °С | кг | |||
| ESV 200 .02 | НЗ | 3/8" | 12 | 40 | 2 .40 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .62 | Рис .1 |
| ESV 200 .03 | НЗ | 1/2" | 15 | 70 | 4 .20 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .58 | Рис .1 |
| ESV 200 .04 | НЗ | 3/4" | 20 | 130 | 7 .80 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .74 | Рис .1 |
| ESV 200 .05 | НЗ | 1" | 25 | 180 | 10 .80 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 1 | Рис .1 |
| ESV 200 .06 | НЗ | 11/4" | 32 | 380 | 22 .80 | 0 .5 | 0 .5 | 3 | 3 | 10 | 140 | EPDM | 2 .95 | Рис .2 |
| ESV 200 .07 | НЗ | 11/2" | 40 | 480 | 28 .80 | 0 .5 | 0 .5 | 3 | 3 | 10 | 140 | EPDM | 2 .85 | Рис .2 |
| ESV 200 .08 | НЗ | 2" | 50 | 600 | 36 .00 | 0 .5 | 0 .5 | 3 | 3 | 10 | 140 | EPDM | 3 .3 | Рис .2 |
| ESV 201 .02 | НО | 3/8" | 12 | 40 | 2 .40 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .65 | Рис .1 |
| ESV 201 .03 | НО | 1/2" | 15 | 70 | 4 .20 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .61 | Рис .1 |
| ESV 201 .04 | НО | 3/4" | 20 | 130 | 7 .80 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .75 | Рис .1 |
| ESV 201 .05 | НО | 1" | 25 | 180 | 10 .80 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 1 .03 | Рис .1 |
| ESV 201 .06 | НО | 11/4" | 32 | 380 | 22 .80 | 0 .5 | 0 .5 | 3 | 3 | 10 | 140 | EPDM | 2 .98 | Рис .2 |
| ESV 201 .07 | НО | 11/2" | 40 | 480 | 28 .80 | 0 .5 | 0 .5 | 3 | 3 | 10 | 140 | EPDM | 2 .88 | Рис .2 |
| ESV 201 .08 | НО | 2" | 50 | 600 | 36 .00 | 0 .5 | 0 .5 | 3 | 3 | 10 | 140 | EPDM | 3 .33 | Рис .2 |
| ESV 200 .00 .120 | НЗ | 1/8" | 12 | 20 | 1 .20 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .67 | Рис .1 |
| ESV 200 .01 .120 | НЗ | 1/4" | 12 | 25 | 1 .50 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .65 | Рис .1 |
| ESV 201 .00 .120 | НО | 1/8" | 12 | 20 | 1 .20 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .7 | Рис .1 |
| ESV 201 .01 .120 | НО | 1/4" | 12 | 25 | 1 .50 | 0 .35 | 0 .35 | 5 | 5 | 10 | 160 | PTFE | 0 .68 | Рис .1 |
Опции
- Пользовательские параметры могут быть выполнены под заказ;
- Под заказ: NPT (ANSY 1.20.3), R (BSPT/ISO 7-1), W (BSW), M (метрическая) и др;
- Под заказ: различные покрытия корпуса, никелирование, различные материалы корпуса, внутренние части из нержавеющей стали (для ESV201), ручное управление, седло из нержавеющей стали, фильтр, другие присоединения, фланцевое присоединение;
- Под заказ: другое управляющее напряжение, частота (60 Hz), класс изоляции катушки : F (155 °С), фиксация катушки;
- Под заказ: с электронным таймером, взрывозащита катушки для использования в зонах 1/21-2/22 (Eex em II T4/T5), материал изоляции катушки - может быть армировано стекловолокном (V0 или V1);
- Под заказ: клемма с LED или без клеммы, клемма с визуальной индикацией и пиковым напряжением, разъем с кабелем длинной 2 м, плоские клеммы (кабель ∅8-10 мм), негорючие разъемы;
- Другие исполнения по запросу.
Электрические характеристики
- Класс защиты: IP 65 (EN 60529) (с разъемом);
- Соединительный разъем: DIN 46340–3, полюсные разъемы (DIN 43650);
- Спецификация разъема: ISO 4400 / EN, 175301–803, Форма A, Плоские клеммы (кабель 0 6–8 мм);
- Электрическая безопасность: IEC 335, EN, 60335–1, EN 60204–1;
- Класс изоляции катушки: H (180 °C);
- Пропитка катушки: полиэфирное стекловолокно;
- Изоляция катушки: армированное стекловолокно (V2);
- Напряжение: для AC(~) 12В, 24В, 48В, 110В, 230В;
- Для DC (=) 12В, 24В, 48В, 110В, 230В;
- Допуски напряжений: для AC (~) или DC (=) %-10; %+10;
- Частота: 50 Hz;
- Продолжительность работы: %100 ED;
- Разработан согласно DIN VDE 0580.
| Переменный ток (AC) | Постоянный ток (DC) | ||||||
| Модель № | Напряж. | Перемещ. (ВА) | Удержан. (ВА) | Модель № | Напряж. | Хол. (Вт) | Гор. (Вт) |
| ECO 10.AC.012 | 12В | 30 | 18 | ЭКО 10.DC.012 | 12В | 16 | 12 |
| ECO 10.AC.024 | 24В | 30 | 18 | ЭКО 10.DC.024 | 24В | 16 | 12 |
| ECO 10.AC.048 | 48В | 30 | 18 | ЭКО 10.DC.048 | 48В | 16 | 12 |
| ECO 10.AC.110 | 110В | 30 | 18 | ЭКО 10.DC.110 | 110В | 16 | 12 |
| ECO 10.AC.230 | 230В | 30 | 18 | ЭКО 10.DC.230 | 230В | 16 | 12 |
| A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | |
| 1/8'' | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 1/4'' | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 3/8'' | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 1/2'' | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 3/4'' | 109,8 | 80 | 86,8 | 31,8 | 31,9 | 53,8 | 15,3 |
| 1'' | 120,3 | 89 | 95,5 | 40,9 | 40,7 | 62 | 20,5 |
| 1 1/4" | 110 | 117 | 130 | 48 | 74 | 74 | 24 |
| 1 1/2" | 140 | 127 | 140 | 56 | 98 | 98 | 28 |
| 2'' | 145 | 143 | 156 | 70 | 110 | 110 | 35 |
Материалы
- Корпус:латунь;
- Уплотнение лунжера: PTFE;
- Изолирующая трубка: нержавеющая сталь (AISI 430FRи AISI 304) для Серии ESV 100, нержавеющая сталь (AISI 430FR и AISI 304) и латунь для Серии ESV 101;
- Плунжер: нержавеющая сталь (AISI 430FR);
- Пружины: нержавеющая сталь (AISI 302);
- Экранирующая катушка: медь;
- Седло: латунь;
- Уплотняющие кольца: NBR;
- Внутренние части: нержавеющая сталь и латунь;
- Крышка: латунь;
- Мембрана/уплотнение седла: PTFE (1/8"–1"), EPDM(1/4"–2").

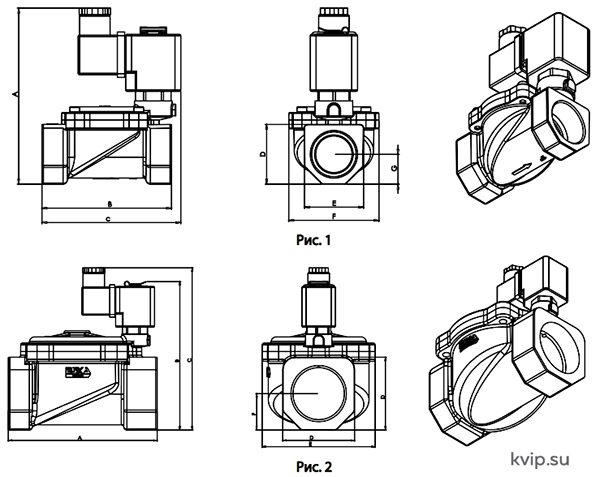

| A | B | C | D | E | F | |
| 11/4" | 110 | 117 | 130 | 48 | 74 | 24 |
| 11/2" | 140 | 127 | 140 | 56 | 98 | 28 |
| 2" | 145 | 143 | 156 | 70 | 110 | 35 |
