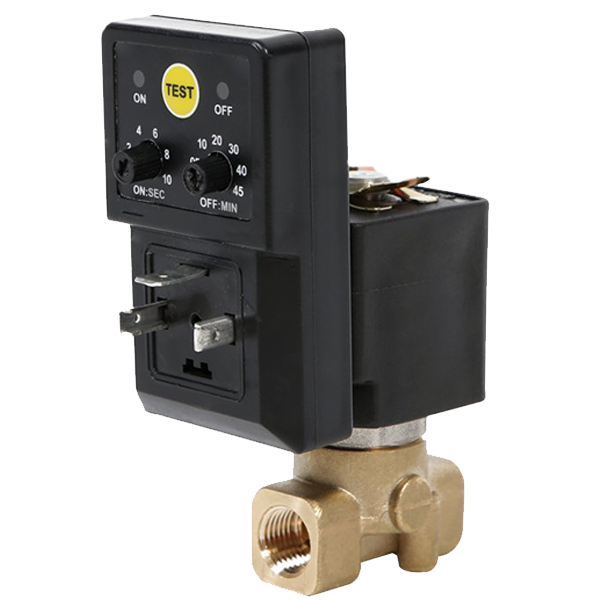

Преимущества АСТА ЭСК 985-98 клапана соленоидного дренажного прямого действия:
АСТА ЭСК 985-98 содержит встроенный таймер, низкое сопротивление, не требует перепада давления, поворачивающаяся катушка 360°, компактная конструкция, малый вес, запатентованная технология, быстрое закрытие и открытие, долгий срок службы.Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Астима и КВиП или как закалялся бизнес
Технические данные АСТА ЭСК 985-98 клапана соленоидного дренажного прямого действия:
Среда: вода, масла низкой вязкости, неагрессивные жидкости и газы;Функция безопасности: Нормально-Закрытый (НЗ) (Серия ЭСК 985) и Нормально-Открытый (НО) (Серия ЭСК 986);
Тип управления: прямого действия;
Количество ходов: 2/2 (Портов/Позиций);
Размеры: G1/8" – G1/4";
Присоединение: Резьба G (BSPP / ISO 228–1);
Диапазоны давлений: 0–16 бар (ЭСК 985), 0–12 бар (ЭСК 986);
Температура среды: -10 °С … +100 °С;
Температура окружающей среды: -20 °С – +70 °С;
Время открытия: 25мс;
Время закрытия: 25мс;
Максимальная вязкость: 38cSt или мм2/с;
Максимально допустимое давление: 24 бар (ЭСК 985), 18 бар (ЭСК 986);
Не требует минимального перепада давления, внутренняя выпускная система (для ЭСК 986);
Компактная конструкция;
Уплотнение клапана: кольца круглого сечения;
Напряжение: AC, DC;
Перестановка катушки без демонтажа клапана (независимо AC, DC);
Малые потери давления, низкая потребляемая мощность;
Различные диапазоны расходов, широкий диапазон проходных сечений;
Установка в любом положении, но наиболее оптимально катушкой вверх;
Перед клапаном среду необходимо фильтровать;
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода.
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)
Материалы АСТА ЭСК 985-98 клапана соленоидного дренажного прямого действия:
Корпус: латунь;Уплотнение плунжера: NBR;
Изолирующая трубка: нержавеющая сталь (AISI 430FR и AISI 304) для ЭСК985,
нержавеющая сталь (AISI 430FR и AISI 304) или латунь для ЭСК986;
Плунжер: нержавеющая сталь (AISI 430FR);
Пружины: нержавеющая сталь (AISI 302);
Экранирующая катушка: медь;
Седло: латунь;
Уплотняющие кольца: NBR;
Внутренние части: нержавеющая сталь или латунь.
Основные свойства АСТА ЭСК 985-98 клапана соленоидного дренажного прямого действия:
| Модель № | Положение | Присоединение | Проходное сечение | Коэффициент расхода Kv |
Перепад давления |
t° среды |
Уплотнение | Масса | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
Min (для АС) | Min (для DC) | Max (для АС) | Max (для DC) | Min | Max | |||||||
| ЭСК |
|
G | мм | л/мин | м3/ч | Бар | Бар | Бар | Бар | °С | °С |
|
кг |
| ЭСК 985.00.018 | НЗ | 1/8" | 1.8 | 1.7 | 0.10 | 0 | 0 | 16 | 16 | -10 | 100 | NBR-H | 0.35 |
| ЭСК 985.00.025 | НЗ | 1/8" | 2.5 | 3.3 | 0.19 | 0 | 0 | 12 | 12 | -10 | 100 | NBR-H | 0.35 |
| ЭСК 985.00.030 | НЗ | 1/8" | 3.0 | 4.5 | 0.27 | 0 | 0 | 10 | 10 | -10 | 100 | NBR-H | 0.35 |
| ЭСК 985.00.040 | НЗ | 1/8" | 4.0 | 6.5 | 0.39 | 0 | 0 | 9 | 9 | -10 | 100 | NBR-H | 0.35 |
| ЭСК 985.00.045 | НЗ | 1/8" | 4.5 | 7.7 | 0.46 | 0 | 0 | 8 | 8 | -10 | 100 | NBR-H | 0.35 |
| ЭСК 985.00.050 | НЗ | 1/8" | 5 | 9.5 | 0.57 | 0 | 0 | 7 | 7 | -10 | 100 | NBR-H |
|
| ЭСК 985.00.060 | НЗ | 1/8" | 6 | 11.5 | 0.69 | 0 | 0 | 5 | 5 | -10 | 100 | NBR-H |
|
| ЭСК 985.01.018 | НЗ | 1/4" | 1.8 | 1.7 | 0.1 | 0 | 0 | 16 | 16 | -10 | 100 | NBR-H | 0.33 |
| ЭСК 985.01.025 | НЗ | 1/4" | 2.5 | 3.3 | 0.19 | 0 | 0 | 12 | 12 | -10 | 100 | NBR-H | 0.33 |
| ЭСК 985.01.030 | НЗ | 1/4" | 3.0 | 4.5 | 0.27 | 0 | 0 | 10 | 10 | -10 | 100 | NBR-H | 0.33 |
| ЭСК 985.01.040 | НЗ | 1/4" | 4.0 | 6.5 | 0.39 | 0 | 0 | 9 | 9 | -10 | 100 | NBR-H | 0.33 |
| ЭСК 985.01.045 | НЗ | 1/4" | 4.5 | 7.7 | 0.46 | 0 | 0 | 8 | 8 | -10 | 100 | NBR-H | 0.33 |
| ЭСК 985.01.050 | НЗ | 1/4" | 5 | 9.5 | 0.57 | 0 | 0 | 7 | 7 | -10 | 100 | NBR-H |
|
| ЭСК 985.01.060 | НЗ | 1/4" | 6 | 11.5 | 0.69 | 0 | 0 | 5 | 5 | -10 | 100 | NBR-H |
|
| ЭСК 501.00.018 | НО | 1/4" | 1.8 | 1.7 | 0.10 | 0 | 0 | 12 | 12 | -10 | 100 | NBR-H | 0.38 |
| ЭСК 501.00.025 | НО | 1/4" | 2.5 | 3.3 | 0.19 | 0 | 0 | 10 | 10 | -10 | 100 | NBR-H | 0.38 |
| ЭСК 501.01.018 | НО | 1/4" | 1.8 | 1.7 | 0.10 | 0 | 0 | 12 | 12 | -10 | 100 | NBR-H | 0.36 |
| ЭСК 501.01.025 | НО | 1/4" | 2.5 | 3.3 | 0.19 | 0 | 0 | 10 | 10 | -10 | 100 | NBR-H | 0.36 |
Электрические характеристики АСТА ЭСК 985-98 клапана соленоидного дренажного прямого действия:
Класс защиты IP65 (EN 60529) (с разъемом);Соединительный разъем: DIN 46340–3 полюсные разъемы (DIN 43650);
Спецификация разъема: ISO 4400/EN175301–803, форма А, плоские клеммы (кабель ∅6–8мм);
Электрическая безопасность: IEC 335, EN 60335–1, EN 60204–1;
Класс изоляции катушки: Н (180 °С);
Пропитка катушки: полиэфирное стекловолокно;
Изоляция катушки: армированное стекловолокно (V2);
Напряжение: для AC(~) 12В, 24В, 48В, 110В, 230В
для DC(=) 12В, 24В, 48В, 110В, 230В;
Допуски напряжений: для AC(~) и DC(=) -10%...+10%;
Частота: 50 Гц;
Продолжительность работы: 100% ED;
Разработан согласно DIN VDE 0580.
Потребляемая мощность АСТА ЭСК 985-98 клапана соленоидного дренажного прямого действия:
| Переменный ток (АС) | Постоянный ток (DC) | ||||||
|---|---|---|---|---|---|---|---|
| Модель № | Напряж. | Перемещ. (ВА) | Удержан. (ВА) | Модель № | Напряж. | Холодн. (Вт) | Горяч. (Вт) |
| ЭКО 10.AC.012 | 12В | 30 | 18 | ЭКО 10.DC.012 | 12В | 16 | 12 |
| ЭКО 10.AC.024 | 24В | 30 | 18 | ЭКО 10.DC.024 | 24В | 16 | 12 |
| ЭКО 10.AC.048 | 48В | 30 | 18 | ЭКО 10.DC.048 | 48В | 16 | 12 |
| ЭКО 10.AC.110 | 110В | 30 | 18 | ЭКО 10.DC.110 | 110В | 16 | 12 |
| ЭКО 10.AC.230 | 230В | 30 | 18 | ЭКО 10.DC.230 | 230В | 16 | 12 |
Размеры АСТА ЭСК 985-98 клапана соленоидного дренажного прямого действия:
Опции:
Параметры пользователя могут быть выполнены под заказ.Под заказ: NPT (ANSi 1.20.3), R (BSPT/ISO 7–1), W (BSP), M (метрическая).
Под заказ: мембрана, седло и уплотнение штока могут быть изготовлены из FPM (VITON) (-10 °C…160 °C), EPDM (-10 °C…140 °C).
Под заказ: различные покрытия корпуса, никелерование, различные материалы корпуса, внутренние элементы из нержавеющей стали (для
ЭСК986), ручной дублер, седло из нержавеющей стали, с двумя крепежными отверстиями в нижней части клапана.
Под заказ: другое напряжение, частота 60Гц, класс изоляции катушки F (155 °C), фиксация катушки.
Под заказ: с электронным таймером, взрывозащита катушки для работы в зонах 1/21–2/22 (Eex em II T4/T5), материал изоляции катушки –
может быть армировано стекловолокном (V0 или V1).
Под заказ: клемма с LED, или без клеммы, клемма с визуальной индикацией и пиковым напряжением, разъем с кабелем длиной 2 м,
плоские клеммы (кабель ∅8–10 мм), негорючие разъемы.
Другие исполнения по запросу.
