Технические данные АСТА ЭСК 985-986 клапана соленоидного дренажного, пилотного управления
Среда: вода, масла низкой вязкости, неагрессивные жидкости и газы;Функция безопасности: Нормально-Закрытый (НЗ) (Серия ЭСК 985) и Нормально-Открытый (НО) (Серия ЭСК 986);
Тип управления: пилотное;
Количество ходов: 2/2 (Портов/Позиций);
Размеры: G1/8" – G2";
Присоединение: Резьба G (BSPP / ISO 228–1);
Диапазоны давлений: 0,35–16 бар (1/8"…1" Серия ЭСК985), 0,5–12 бар (11/4"…2" Серия ЭСК985), 0,35–12 бар (1/8"…1" Серия ЭСК986), 0,5–10 бар (11/4"…2" Серия ЭСК986);
Температура среды: -10 °C – +100 °C;
Температура окружающей среды: -20 °C – +70 °C;
Время открытия: 200мс – 1500мс;
Время закрытия: 500мс – 2000мс;
Максимальная вязкость: 38cSt или мм2/с;
Максимально допустимое давление: 24 бар (Серия ЭСК985), 18 бар (Серия ЭСК986);
Требуемый минимальный перепад давления: 0,35 бар (для 1/8"…1") и 0,5 бар (для 11/4"…2"), внутренняя выпускная система (для Серии ЭСК986);
Уплотнение клапана: кольца круглого сечения;
Напряжение: AC, DC;
Перестановка катушки без демонтажа клапана (независимо AC, DC).
Высокая пропускная способность, высокая надежность и прочность
Различные диапазоны расходов, широкий диапазон отверстий.
Установка клапана в любом положении, но наиболее оптимально катушкой вверх.
Перед клапаном среду необходимо фильтровать.
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода.
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC).
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Астима и КВиП или как закалялся бизнес
Преимущества АСТА ЭСК 985-986 клапана соленоидного дренажного, пилотного управления
Содержит встроенный таймер, низкое сопротивление, требует минимальный перепад давления 0,5 бар, поворачивающаяся катушка 360°, высокая надежность, полнопроходные, запатентованная технология, долгий срок службы.| Модель № | Положение | Присоединение | Проходное сечение | Коэффициент расхода Kv | Перепад давления | t° среды | Уплотнение | Масса | |||||
|
|
Min (для АС) | Min (для DC) | Max (для АС) | Max (для DC) | Min | Max | |||||||
| ЭСК |
|
G | мм | л/мин | м3/ч | Бар | Бар | Бар | Бар | °С | °С |
|
кг |
| ЭСК 985.02 | НЗ | 3/8" | 12 | 40 | 2.40 | 0.35 | 0.35 | 16 | 16 | -10 | 100 | NBR-H | 0.67 |
| ЭСК 985.03 | НЗ | 1/2" | 15 | 70 | 4.20 | 0.35 | 0.35 | 16 | 16 | -10 | 100 | NBR-H | 0.63 |
|
ЭСК 985.04 |
НЗ |
3/4" |
20 |
130 |
7.80 |
0.35 |
0.35 |
16 |
16 |
-10 |
100 |
NBR-H |
0.79 |
|
ЭСК 985.05 |
НЗ |
1" |
25 |
180 |
10.80 |
0.35 |
0.35 |
16 |
16 |
-10 |
100 |
NBR-H |
1.05 |
|
ЭСК 985.06 |
НЗ |
1 1/4" |
32 |
380 |
22.80 |
0.5 | 0.5 | 12 | 12 | -10 | 100 | NBR-H | 3 |
| ЭСК 985.07 | НЗ | 1 1/2" | 40 | 480 | 28.80 | 0.5 | 0.5 | 12 | 12 | -10 | 100 | NBR-H | 2.9 |
| ЭСК 985.08 | НЗ | 2" | 50 | 600 | 36.00 | 0.5 | 0.5 | 12 | 12 | -10 | 100 | NBR-H | 3.35 |
| ЭСК 986.02 | НО | 3/8" | 12 | 40 | 2.40 | 0.35 | 0.35 | 12 | 12 | -10 | 100 | NBR-H | 0.7 |
| ЭСК 986.03 | НО | 1/2" | 15 | 70 | 4.20 | 0.35 | 0.35 | 12 | 12 | -10 | 100 | NBR-H | 0.66 |
| ЭСК 986.04 | НО | 3/4" | 20 | 130 | 7.80 | 0.35 | 0.35 | 12 | 12 | -10 | 100 | NBR-H | 0.8 |
| ЭСК 986.05 | НО | 1" | 25 | 180 | 10.80 | 0.35 | 0.35 | 12 | 12 | -10 | 100 | NBR-H | 1.08 |
| ЭСК 986.06 | НО | 1 1/4" | 32 | 380 | 22.80 | 0.5 | 0.5 | 10 | 10 | -10 | 100 | NBR-H | 3.03 |
| ЭСК 986.07 | НО | 1 1/2" | 40 | 480 | 28.80 | 0.5 | 0.5 | 10 | 10 | -10 | 100 | NBR-H | 2.93 |
| ЭСК 986.08 | НО | 2" | 50 | 600 | 36.00 | 0.5 | 0.5 | 10 | 10 | -10 | 100 | NBR-H | 3.38 |
| ЭСК 985.00.120 | НЗ | 1/8" | 12 | 20 | 1.20 | 0.35 | 0.35 | 16 | 16 | -10 | 100 | NBR-H | 0.72 |
| ЭСК 985.01.120 | НЗ | 1/4" | 12 | 25 | 1.50 | 0.35 | 0.35 | 16 | 16 | -10 | 100 | NBR-H | 0.7 |
| ЭСК 986.00.120 | НО | 1/8" | 12 | 20 | 1.20 | 0.35 | 0.35 | 12 | 12 | -10 | 100 | NBR-H | 0.75 |
| ЭСК 986.01.120 | НО | 1/4" | 12 | 25 | 1.50 | 0.35 | 0.35 | 12 | 12 | -10 | 100 | NBR-H | 0.73 |
|
|

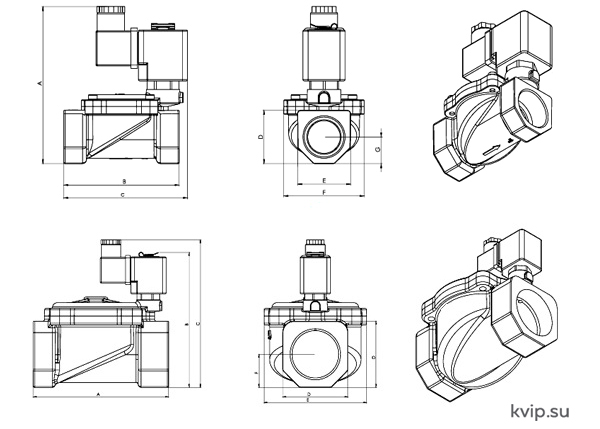

A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| 1/8" | 105.3 | 69 | 76.5 | 26.8 | 26.9 | 44 | 13.4 |
| 1/4" | 105.3 | 69 | 76.5 | 26.8 | 26.9 | 44 | 13.4 |
| 3/8" | 105.3 | 69 | 76.5 | 26.8 | 26.9 | 44 | 13.4 |
| 1/2" | 105.3 | 69 | 76.5 | 26.8 | 26.9 | 44 | 13.4 |
| 3/4" | 109.8 | 80 | 86.8 | 31.8 | 31.9 | 53.8 | 15.3 |
| 1" | 120.3 | 89 | 95.5 | 40.9 | 40.7 | 62 | 20.5 |
| 1 1/4" | 110 | 117 | 130 | 48 | 74 | 24 |
|
| 1 1/2" | 140 | 127 | 140 | 56 | 98 | 28 |
|
| 2" | 145 | 143 | 156 | 70 | 110 | 35 |
|
Опции АСТА ЭСК 985-986 клапана соленоидного дренажного, пилотного управления
Параметры пользователя могут быть выполнены под заказ:Под заказ NPT (ANSi 1.20.3), R (BSPT/ISO 7–1), W (BSP), M (метрическая)
Под заказ: мембрана, седло и уплотнение штока могут быть изготовлены из FPM (VITON) (-10 °C…160 °C), EPDM (-10 °C…140 °C)
Под заказ: различные покрытия корпуса, никелерование, разичные материалы корпуса, внутренние элементы из нержавеющей стали (Серия ЭСК986), ручное управление, седло из нержавеющей стали, фильтр, другие присоединения, фланцевое присоединение
Под заказ: другое напряжение питания, частота 60Гц, класс изоляции катушки F (155 °C), фиксация катушки
Под заказ: с электронным таймером, взрывозащита катушки для работы в зонах 1/21–2/22 (Eex em II T4/T5), материал изоляции катушки – может быть армировано стекловолокном (V0 или V1)
Под заказ: клемма с LED, или без клеммы, клемма с визуальной индикацией и пиковым напряжением, разъем с кабелем длиной 2 м, плоские клеммы (кабель Ф8–10 мм), негорючие разъемы
Другие исполнения по запросу.
Электрические характеристики АСТА ЭСК 985-986 клапана соленоидного дренажного, пилотного управления
Класс защиты IP65 (EN 60529) (с разъемом);Соединительный разъем: DIN 46340–3 полюсные разъемы (DIN 43650);
Спецификация разъема: ISO 4400/EN175301–803, форма А, плоские клеммы (кабель Ф6–8мм);
Электрическая безопасность: IEC 335, EN 60335–1, EN 60204–1;Класс изоляции катушки: Н (180 °C);
Пропитка катушки: полиэфирное стекловолокно;
Изоляция катушки: армированное стекловолокно (V2) Напряжение: для AC(~) 12В, 24В, 48В, 110В, 230В для DC(=) 12В, 24В, 48В, 110В, 230В;
Допуски напряжений: для AC(~) и DC(=) -10%...+10% Частота: 50 Гц;
Продолжительность работы: 100% ED;
Разработан согласно DIN VDE 0580.
МАТЕРИАЛЫ Корпус: латунь Уплотнение плунжера: NBR
Изолирующая трубка: нержавеющая сталь (AISI 430FR и AISI 304) (Серия ЭСК985), нержавеющая сталь (AISI 430FR и AISI 304) или латунь (Серия ЭСК986);
Плунжер: нержавеющая сталь (AISI 430FR);
Пружины: нержавеющая сталь (AISI 302);
Экранирующая катушка: медь;
Седло: латунь;
Уплотняющие кольца: NBR;
Внутренние части: нержавеющая сталь и латунь;
Крышка: латунь;
Мембрана/уплотнение седла: NBR;
Болты крышки: нержавеющая сталь.
Потребляемая мощность АСТА ЭСК 985-986 клапана соленоидного дренажного, пилотного управления
| Переменный ток (АС) | Постоянный ток (DC) | ||||||
|---|---|---|---|---|---|---|---|
| Модель № | Напряж. | Перемещ. (ВА) | Удержан. (ВА) | Модель № | Напряж. | Холодн. (Вт) | Горяч. (Вт) |
| ЭКО 10.AC.012 | 12В | 30 | 18 | ЭКО 10.DC.012 | 12В | 16 | 12 |
| ЭКО 10.AC.024 | 24В | 30 | 18 | ЭКО 10.DC.024 | 24В | 16 | 12 |
| ЭКО 10.AC.048 | 48В | 30 | 18 | ЭКО 10.DC.048 | 48В | 16 | 12 |
| ЭКО 10.AC.110 | 110В | 30 | 18 | ЭКО 10.DC.110 | 110В | 16 | 12 |
| ЭКО 10.AC.230 | 230В | 30 | 18 | ЭКО 10.DC.230 | 230В | 16 | 12 |
