Описание
Регулирующие клапаны типа CV2 представляют собой 2-х портовые проходные седельные клапаны, предназначенныедля работы с большинством технических жидкостей и газов. Клапаны могут успешно эксплуатироваться в условиях высоких
температур и давлений, вскипания среды, кавитации и других тяжелых условиях работы. Клапаны могут поставляться с
многопружинными пневмоприводами, а также электроприводами.
Tехнические данные

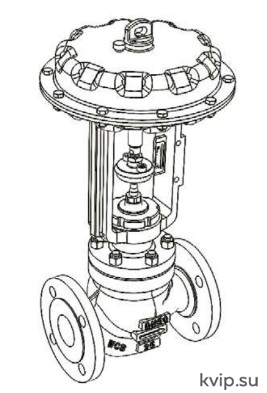

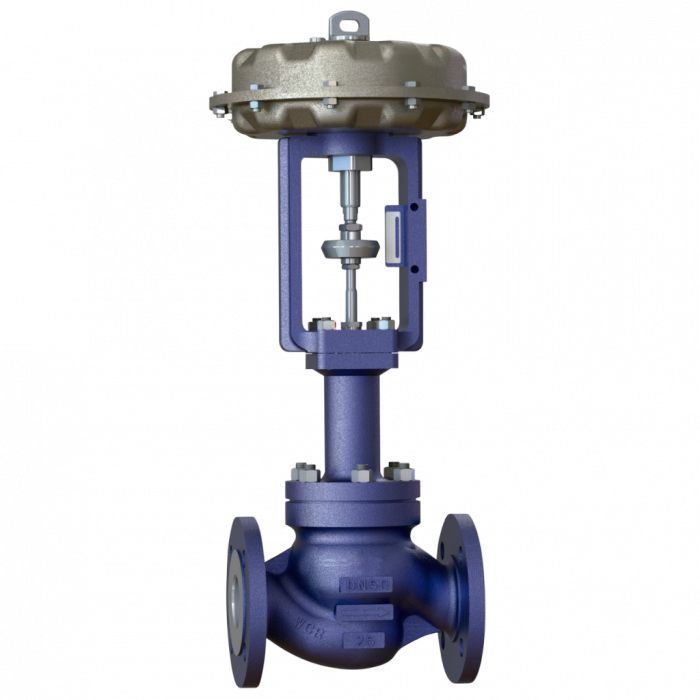

Стандартный клапан с пневмоприводом

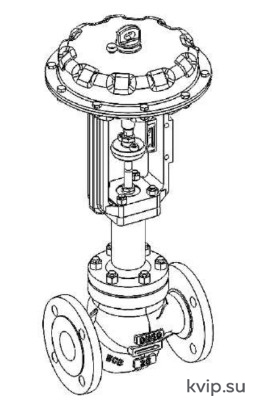

Клапан с сильфонным уплотнением и пневмоприводом
|
Корпус |
Тип корпуса |
Двухпортовый, проходной |
|||||
|
Ном. давление |
PN16 |
PN25 |
PN40 |
JIS/KS10 |
JIS/KS20 |
|
|
|
Соединение |
Тип |
BW |
RF, MFM |
|
|
|
|
|
Фланцы |
См. таблицу размеров |
|
|
|
|||
|
Материал |
WCB |
WC5 |
CF8 |
CF8M |
|
|
|
|
WC6 |
WC9 |
CF3M |
CF3 |
|
|
||
|
Тип крышки |
Стандартная температура |
Высокотемпературная |
С сильфонным уплотнением |
||||
|
-17～+250℃ |
+250～+538℃ |
-17～+400℃ |
|||||
|
Уплотн. штока |
Шевронное из материала PTFE |
Высокотемпературное графитовое |
|
||||
|
Плунжер |
Тип |
Стандартный |
Одинарный сбалансированный |
Двойной сблансированный |
|||
|
Хар-ка регулир-ия |
Равнопроцентная |
Линейная |
Быстрого открытия |
||||
|
Материал |
Стандарт |
410/CA15 |
304 |
316L |
|||
|
Стандарт |
Термическая обработка |
Азотирование |
Азотирование |
||||
|
Привод |
Питание |
Сжатый воздух |
Электроэнергия 220/380В |
|
|||
|
Moдель |
Серия MT |
|
Свяжитесь с поставщиком |
|
|||
|
Давление сж. возд. |
≥ 400 кПа |
|
|
|
|
||
|
Температура окр. воздуха |
-30～+70℃ |
-40～+70℃ |
|
|
|
||
|
Стандартное исполнение |
Низкотемп. исполнение |
|
|
|
|||
|
Положение при отсутствии сж. воздуха |
Закрытое |
Открытое |
|
|
|||
|
Подача воздуха открывает клапан |
Подача воздуха закрывает клапан |
|
|
||||
|
Доп. оборудование |
Позиционер |
Фильтр-регулятор сж. возд. |
Бустер |
Сол. клапан |
Датчик положения |
Маховик |
|
|
Окраска |
Внешние поверхности |
Синяя краска или цвет по тре корпуса из нерж. стали не ок |
бованию заказчика, рашиваются |
||||
|
Спец. требования |
Удаление масла |
Удаление воды |
Без медесодержащих эле-тов |
|
|
|
|
|
Класс герметичности затвора |
IV |
V |
VI |
|
|
||
|
Стандарт |
По запросу |
С кольцом из элестомера (RPTFE/PTTK) |
|
|
|||
Виды исполнения

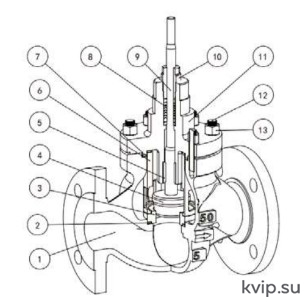

Клапан с шевронным уплотнением штока
Tехнические данные
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Сталь/Нерж. сталь |
|
2 |
Прокладка |
304 + Графит/316L + Графит |
|
3 |
Седло |
410/316L + упрочнение |
|
4 |
Плунжер |
410/316L + упрочнение |
|
5 |
Направляющая штока |
410/316L + упрочнение |
|
6 |
Прижимная камера |
410/316L + упрочнение |
|
7 |
Прокладка крышки |
304 + Графит/316L + Графит |
|
8 |
Шевроны уплотнения штока |
|
|
9 |
Шток |
630/316L |
|
10 |
Нажимная втулка уплотн. |
316 |
|
11 |
Крышка |
Сталь / Нерж, сталь |
|
12 |
Шпилька |
В7/В8 |
|
13 |
Гайка |
2Н/8 |

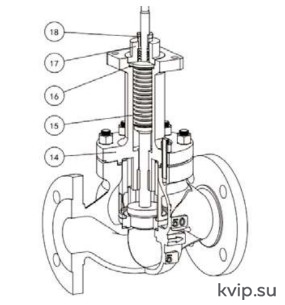

Клапан с сильфонным уплотнением штокаTехнические данные
|
№ |
Наименование |
Материал |
|
14 |
Крышка |
Сталь / Нерж, сталь |
|
15 |
Сильфон в сборе |
304/316L |
|
16 |
Прокладка |
304 + Графит/316Е + Графит |
|
17 |
Шевронное уплотнение |
304/316L |
|
18 |
Нажимная гайка |
304 |

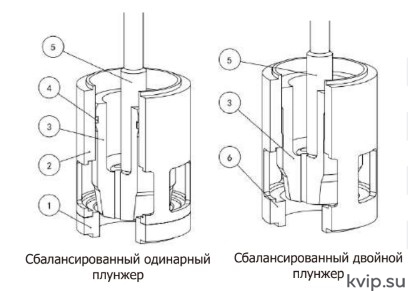

Конструкция затвора
Tехнические данные
|
№ |
Наименование |
Материал |
|
1 |
Седло |
410/316L + упрочнение |
|
2 |
Прижимная камера |
410/316L + упрочнение |
|
3 |
Плунжер |
410/316L + упрочнение |
|
4 |
Кольцо уплотнения |
PTFE/ Графит / Нерж, сталь |
|
5 |
Шток |
630/316L |
|
6 |
Камера |
410/316L + упрочнение |
Коэффициент пропускной способности Cv
|
DN |
Код седла |
Равнопроц. хар-ка |
Линейная хар-ка |
DN |
Код седла |
Равнопроц. хар-ка |
Линейная хар-ка |
|
DN15 |
6E |
- |
0.01 |
DN32 |
32 |
18.7 |
18.7 |
|
DN15 |
6D |
- |
0.08 |
DN40 |
40 |
29 |
29 |
|
DN15 |
6C |
- |
0.12 |
DN50 |
50 |
42 |
42 |
|
DN15 |
6B |
- |
0.23 |
DN65 |
65 |
74 |
74 |
|
DN15 |
6A |
- |
0.58 |
DN80 |
80 |
117 |
117 |
|
DN15 |
7 |
1.2 |
1.2 |
DN100 |
100 |
187 |
187 |
|
DN15 |
8 |
1.9 |
1.9 |
DN125 |
125 |
287 |
304 |
|
DN15 |
10 |
2.9 |
2.9 |
DN150 |
150 |
433 |
456 |
|
DN15 |
15 |
4.7 |
4.7 |
DN200 |
200 |
678 |
749 |
|
DN20 |
20 |
7.4 |
7.4 |
DN250 |
250 |
819 |
913 |
|
DN25 |
25 |
11.7 |
11.7 |
DN300 |
300 |
1170 |
1287 |

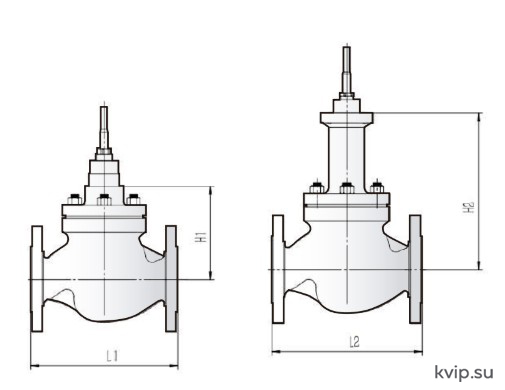

Габаритные размеры
|
DN |
L1 |
L2 |
H1 |
H2 |
|
DN15 |
130 |
90 |
115 |
240 |
|
DN20 |
150 |
95 |
115 |
240 |
|
DN25 |
160 |
100 |
115 |
240 |
|
DN32 |
180 |
105 |
140 |
270 |
|
DN40 |
200 |
115 |
140 |
270 |
|
DN50 |
230 |
125 |
180 |
270 |
|
DN65 |
290 |
145 |
210 |
370 |
|
DN80 |
310 |
155 |
210 |
370 |
|
DN100 |
350 |
175 |
221 |
390 |
|
DN125 |
400 |
200 |
260 |
550 |
|
DN150 |
480 |
225 |
260 |
570 |
|
DN200 |
600 |
275 |
330 |
640 |
Спецификация клапанов
|
№ |
Наименование |
Код |
Описание кода |
Выбор |
|
1 |
Тип |
CV2 |
Проходной клапан |
CV2 |
|
2 |
|
- |
|
- |
|
3 |
Тип затвора |
DB |
Несбалансированный одинарный плунжер |
DB |
|
DP |
Сбалансированный одинарный плунжер |
|||
|
SP |
Сбалансированный двойной плунжер |
|||
|
DZ |
Малошумный |
|||
|
DJ |
Многоступенчатый |
|||
|
XD |
С пилотным управлением |
|||
|
MG |
Лабиринтный |
|||
|
4 |
|
- |
|
- |
|
5 |
Номинальный диаметр |
1 |
DN15(NPS1) |
1 |
|
|
..... |
|||
|
12 |
DN300(NPS12) |
|||
|
6 |
|
x |
|
x |
|
7 |
Номинальное давление |
25 |
PN25 |
25 |
|
150 |
Класс 150 |
|||
|
8 |
Тип соединения |
RF |
Фланцы RF |
RF |
|
FM |
Фланцы FM |
|||
|
BW |
Под сварку |
|||
|
RC |
Резьба |
|||
|
9 |
|
- |
|
- |
|
10 |
Материал корпуса |
WCB |
Сталь углеродистая |
WCB |
|
WC9 |
Сталь легированная |
|||
|
C5 |
Сталь легированная |
|||
|
CF8 |
Нерж. сталь 304 |
|||
|
CF8M |
Нерж. сталь 316 |
|||
|
11 |
|
- |
|
- |
|
12 |
Тип крышки |
P |
Стандартная |
P |
|
H |
Высокотемпературная |
|||
|
B |
Под сильфонное уплотнение штока |
|||
|
13 |
Уплотнение штока |
P |
Шевронное РTFE |
P |
|
S |
Высокотемпературное графитовое |
|||
|
14 |
|
- |
|
- |
|
15 |
Характеристика регулирования |
LXXXX |
Линейная (XXXX - коэфф. Cv) |
P11.7 |
|
PXXXX |
Равнопроцентная (XXXX - коэфф. Cv) |
|||
|
16 |
|
- |
|
- |
|
17 |
Положение при отсутствии сжатого воздуха |
FC |
Клапан закрыт |
FC |
|
FO |
Клапан открыт |
|||
|
FL |
Заданное положение |
|||
|
18 |
|
- |
|
- |
|
19 |
Тип привода |
|
|
MT2R |
Пример выбора: CV2-DB-1X25RF-WCB-PP-P11.7-FC-MT2R
