Регулирующие клапаны Spirax Sarco типа BX и BXRA
Описание
Клапаны приводятся в действие термостатами типа SA. Также клапаны могут оснащаться электроприводами серии EL7200.
|
Поставляемые типы |
|
|
BX |
Нормально открытые, односедельные клапаны с различными размерами сёдел - модели BX2, BX3, BX4 и BX6. |
DN и соединения

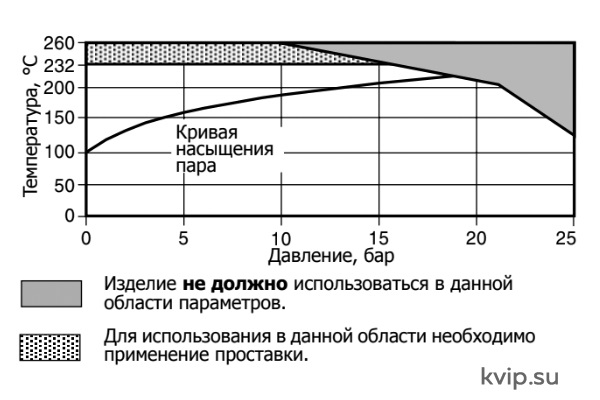

Рабочий диапазон и ограничения применения
|
Корпус соответствует нормали |
PN25 |
|
|
РМО Макс. рабочее давление на насыщенном паре |
18.6 бар |
|
|
Максимальная расчётная температура |
С использование проставки |
260°C |
|
Без проставки |
232°C |
|
|
Максимальный перепад давления |
BX |
17.2 бар |
|
Давление холодного гидроиспытания |
38 бар |
|

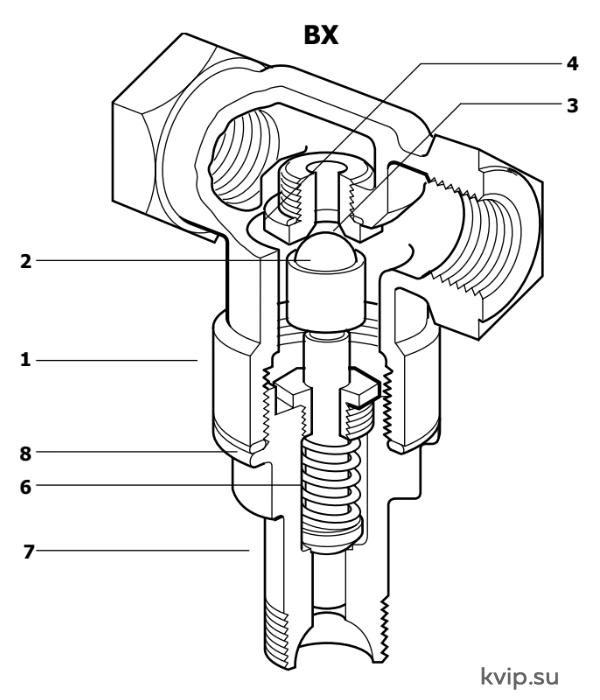

Материалы
|
№ |
Деталь |
Материал |
|
|
1 |
Корпус |
Бронза |
CC491 K или CC491 K M |
|
2 |
Плунжер |
Сталь нерж. |
AISI 440B |
|
3 |
Седло |
Сталь нерж. |
BS 970 431 S29 |
|
4 |
Прокладка седла |
Медь |
BS 2870 C102 |
|
5 |
Возвратная пружина |
Сталь нерж. |
BS 2056 302 S26 |
|
6 |
Главная возвратная пружина |
Сталь нерж. |
BS 2056 302 S26 |
|
7 |
Крышка |
Латунь |
BS 2872 CZ 122 |
|
8 |
Прокладка |
Армированный графит |
|
Коэффициент Kv
|
BX2 |
BX3 |
BX4 |
BX6 |
|
0.38 |
0.64 |
1.03 |
1.65 |
Пропускная способность
Для насыщенного пара см. TI-GCH-03.
Для воды см. TI-GCH-04.

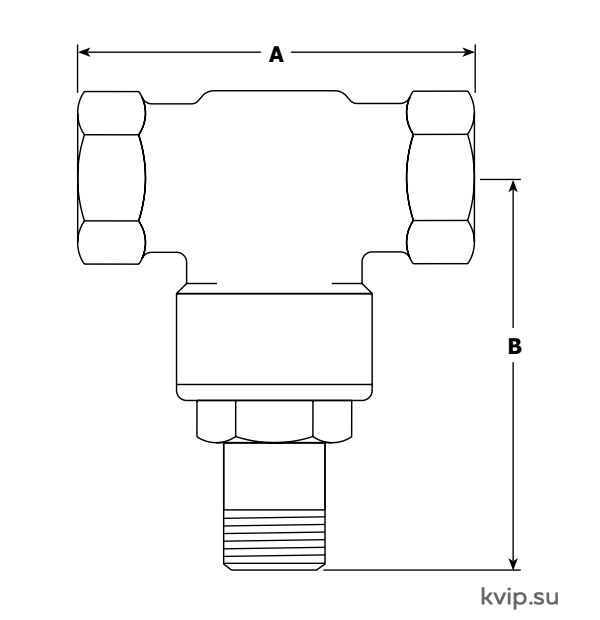

Размеры и вес (ориентировочные), в мм и кг
|
DN |
A |
B |
Вес |
|
1⁄2" |
95 |
83 |
0.7 |
Запасные части

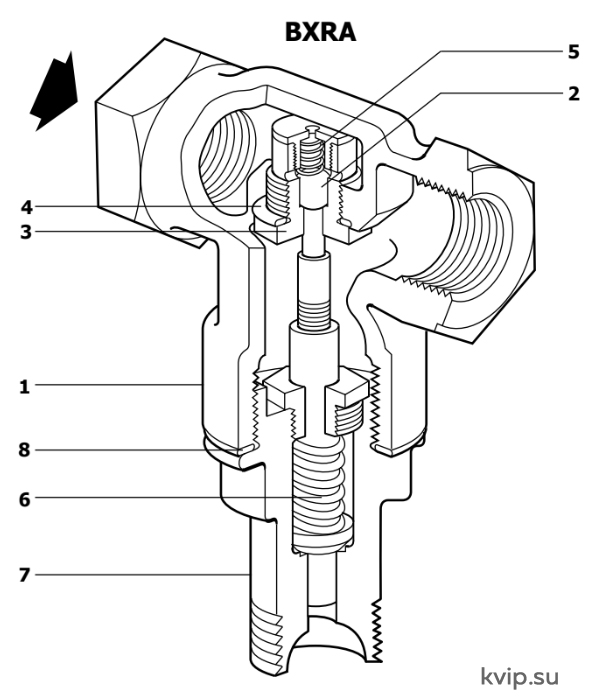

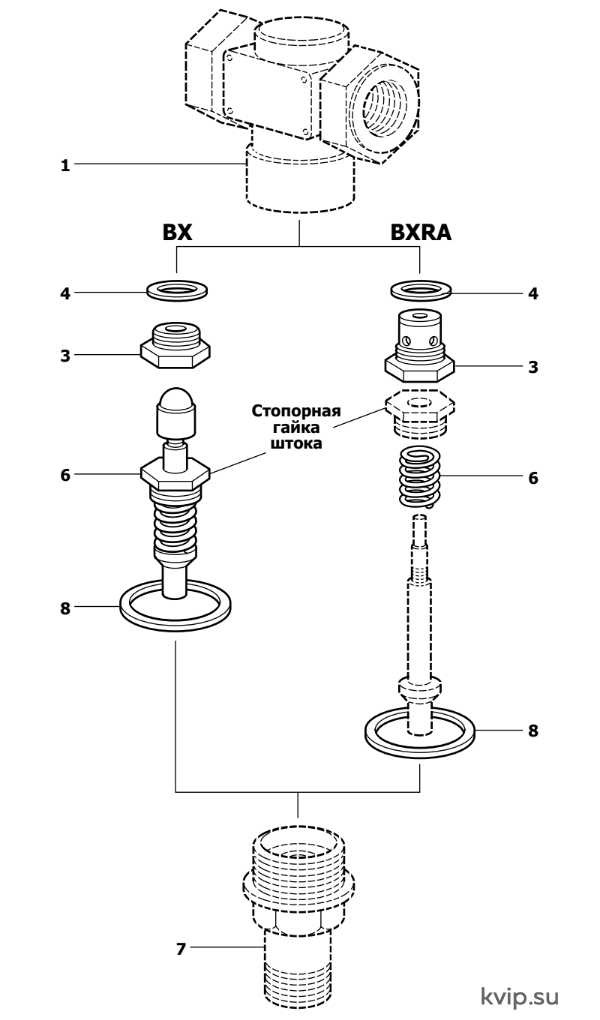

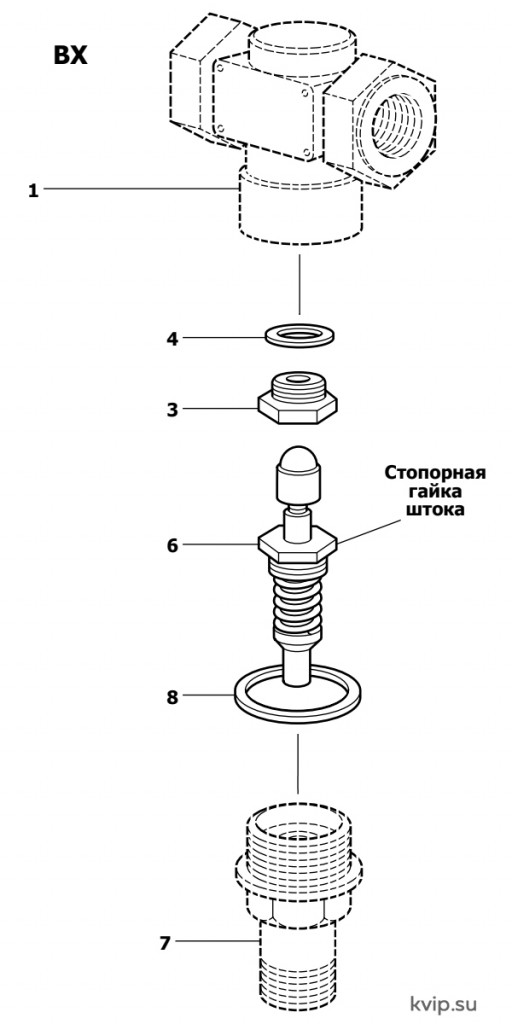

Поставляемые запасные части показаны сплошными линиями.
Детали, изображенные пунктирными линиями, как запчасти не поставляются.
|
Поставляемые запчасти |
||
|
Седло в сборе |
BX |
3, 4, 6, 8 |
|
Комплект прокладок (по 3 шт.) |
4, 8 |
|
|
Рекомендуемые усилия затяжки |
|||||
|
№ |
Деталь |
Картинка приблюды 1 |
или |
Картинка приблюды 2 |
|
|
мм |
нм |
||||
|
3 |
Седло |
18 A/F |
40 - 50 |
||
|
7 |
Крышка |
|
40 - 50 |
||
Информация о безопасности, монтаже, обслуживании
Полная информация содержится в Паспорте (Руководстве по монтажу и эксплуатации) IM-S21-01 поставляемом с каждым изделием.
Замечание по монтажу
Клапан должен быть смонтирован на горизонтальном трубопроводе.
Как заказать
При заказе запчастей всегда пользуйтесь наименованиями, приведенными в столбце "Поставляемые запчасти", и указывайте DN и тип клапана.
Пример: Регулирующий клапан BX4, ½" резьба BSP.
